005-D区小学高支模模板施工方案VIP免费

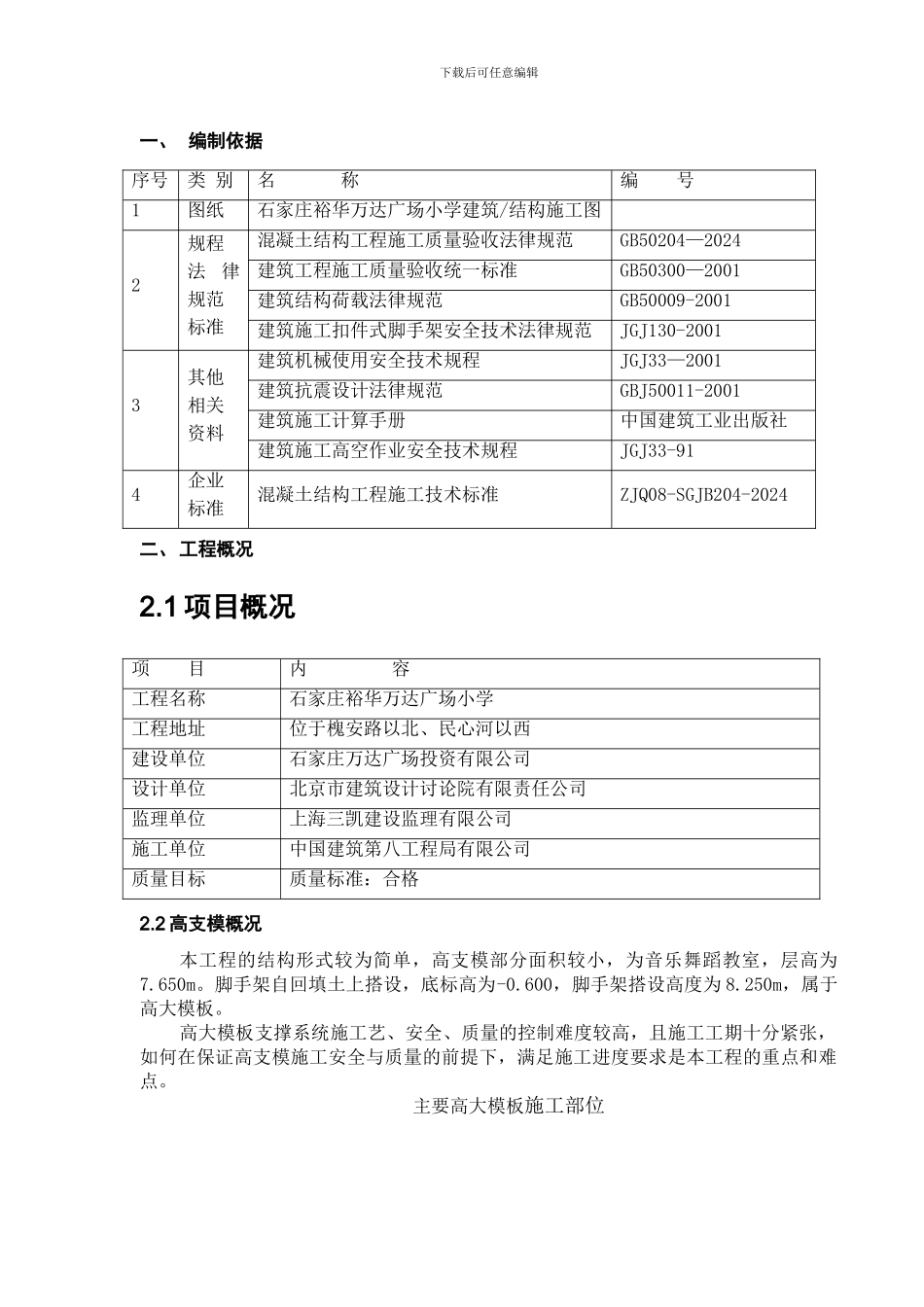

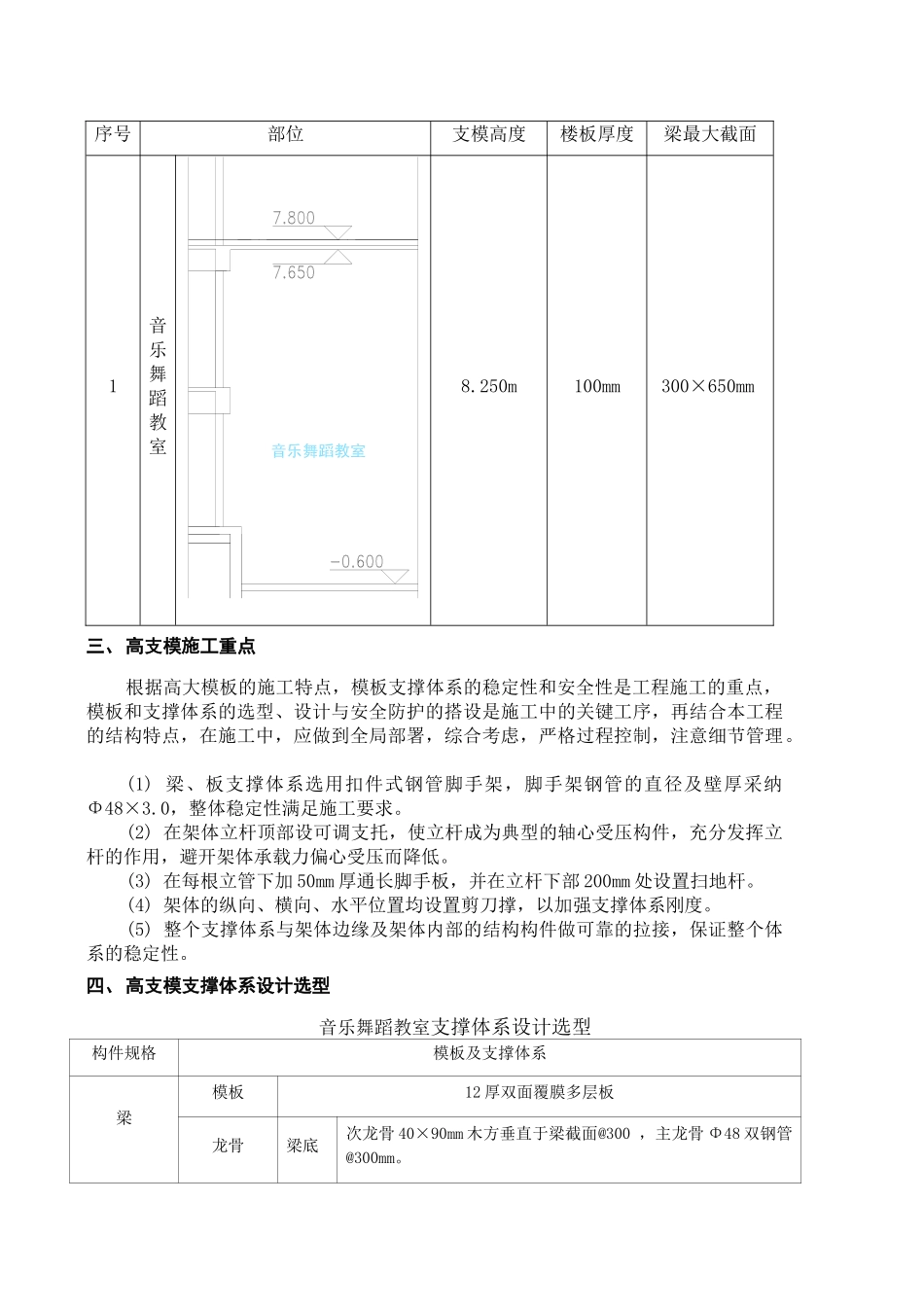

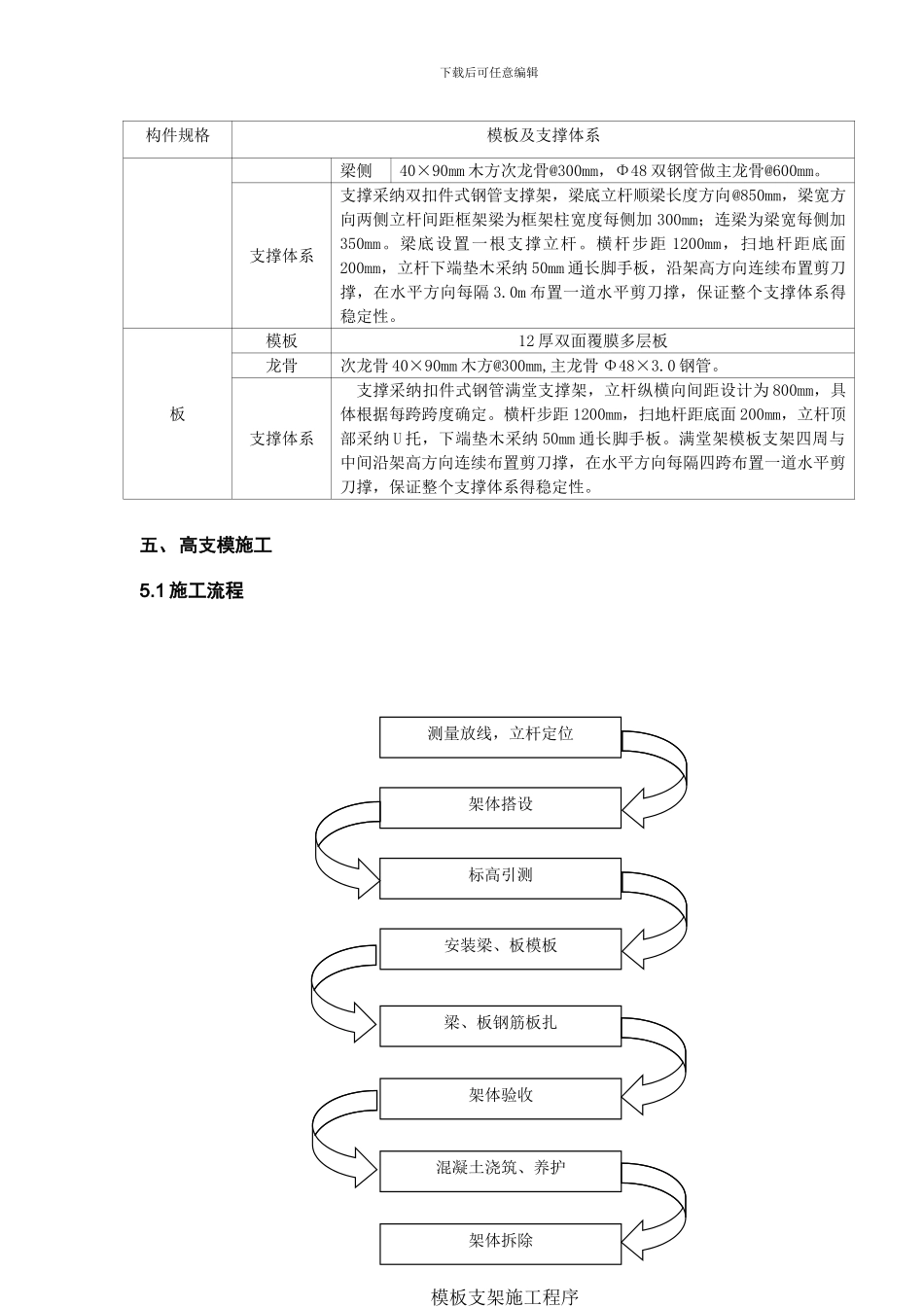

下载后可任意编辑一、 编制依据序号类 别名 称编 号1图纸石家庄裕华万达广场小学建筑/结构施工图2规程法律规范标准混凝土结构工程施工质量验收法律规范GB50204—2024建筑工程施工质量验收统一标准GB50300—2001建筑结构荷载法律规范GB50009-2001建筑施工扣件式脚手架安全技术法律规范JGJ130-20013其他相关资料建筑机械使用安全技术规程JGJ33—2001建筑抗震设计法律规范GBJ50011-2001建筑施工计算手册中国建筑工业出版社建筑施工高空作业安全技术规程JGJ33-914企业标准混凝土结构工程施工技术标准ZJQ08-SGJB204-2024二、工程概况2.1 项目概况项 目内 容工程名称石家庄裕华万达广场小学工程地址位于槐安路以北、民心河以西建设单位石家庄万达广场投资有限公司设计单位北京市建筑设计讨论院有限责任公司监理单位上海三凯建设监理有限公司施工单位中国建筑第八工程局有限公司质量目标质量标准：合格2.2 高支模概况本工程的结构形式较为简单，高支模部分面积较小，为音乐舞蹈教室，层高为7.650m。脚手架自回填土上搭设，底标高为-0.600，脚手架搭设高度为 8.250m，属于高大模板。高大模板支撑系统施工艺、安全、质量的控制难度较高，且施工工期十分紧张，如何在保证高支模施工安全与质量的前提下，满足施工进度要求是本工程的重点和难点。主要高大模板施工部位序号部位支模高度楼板厚度梁最大截面1音乐舞蹈教室8.250m100mm300×650mm三、高支模施工重点根据高大模板的施工特点，模板支撑体系的稳定性和安全性是工程施工的重点，模板和支撑体系的选型、设计与安全防护的搭设是施工中的关键工序，再结合本工程的结构特点，在施工中，应做到全局部署，综合考虑，严格过程控制，注意细节管理。 (1) 梁、板支撑体系选用扣件式钢管脚手架，脚手架钢管的直径及壁厚采纳Φ48×3.0，整体稳定性满足施工要求。(2) 在架体立杆顶部设可调支托，使立杆成为典型的轴心受压构件，充分发挥立杆的作用，避开架体承载力偏心受压而降低。(3) 在每根立管下加 50mm 厚通长脚手板，并在立杆下部 200mm 处设置扫地杆。(4) 架体的纵向、横向、水平位置均设置剪刀撑，以加强支撑体系刚度。(5) 整个支撑体系与架体边缘及架体内部的结构构件做可靠的拉接，保证整个体系的稳定性。四、高支模支撑体系设计选型音乐舞蹈教室支撑体系设计选型构件规格模板及支撑体系梁模板12 厚双面覆膜多层板龙骨梁底次龙骨 40×90mm 木方垂直于梁截面@300 ，主龙骨 Φ48 双钢...
