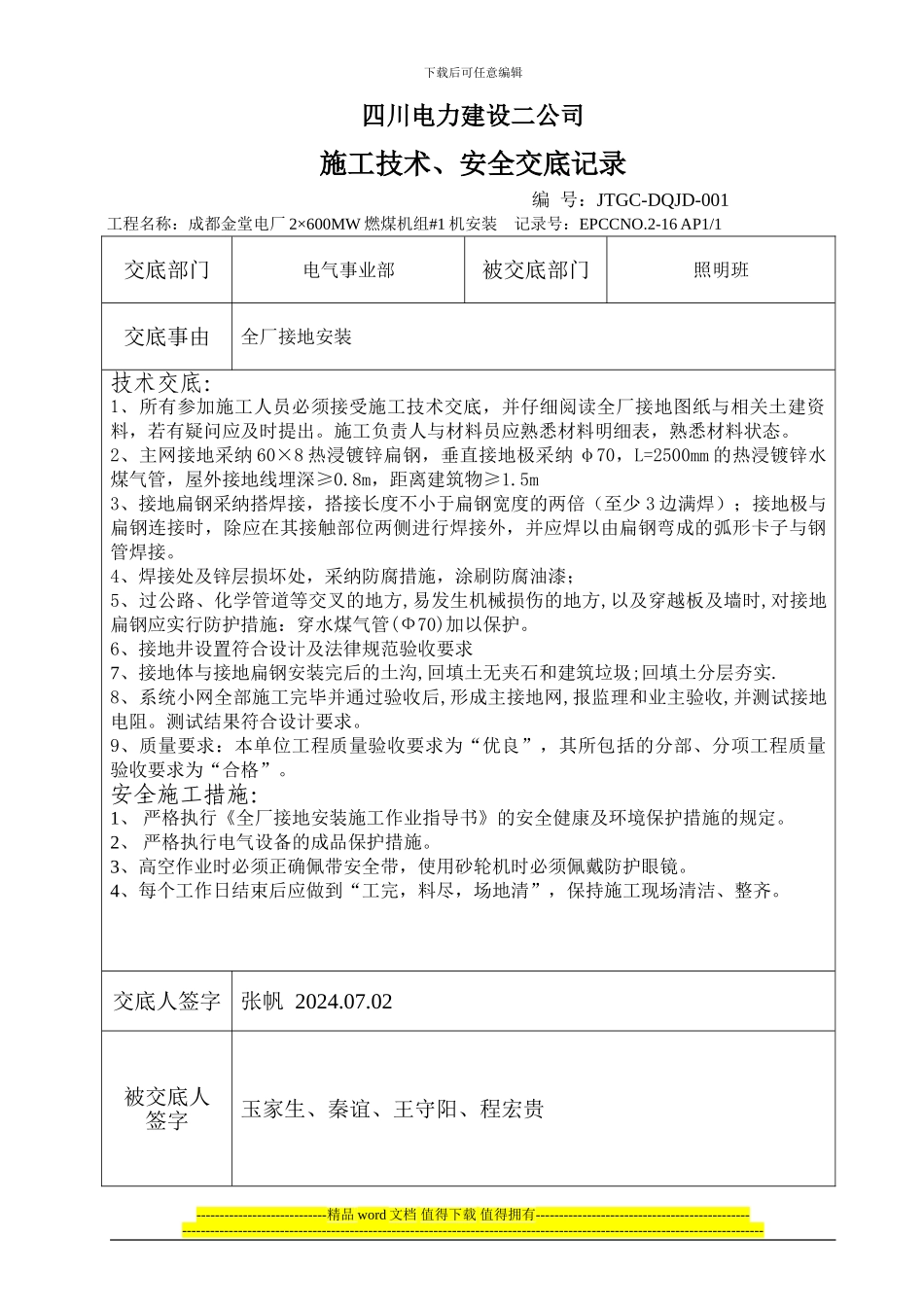

下载后可任意编辑四川电力建设二公司施工技术、安全交底记录 编 号：JTGC-DQJD-001 工程名称：成都金堂电厂 2×600MW 燃煤机组#1 机安装 记录号：EPCCNO.2-16 AP1/1交底部门电气事业部被交底部门照明班交底事由全厂接地安装技术交底：1、所有参加施工人员必须接受施工技术交底，并仔细阅读全厂接地图纸与相关土建资料，若有疑问应及时提出。施工负责人与材料员应熟悉材料明细表，熟悉材料状态。2、主网接地采纳 60×8 热浸镀锌扁钢，垂直接地极采纳 φ70，L=2500mm 的热浸镀锌水煤气管，屋外接地线埋深≥0.8m，距离建筑物≥1.5m 3、接地扁钢采纳搭焊接，搭接长度不小于扁钢宽度的两倍（至少 3 边满焊）；接地极与扁钢连接时，除应在其接触部位两侧进行焊接外，并应焊以由扁钢弯成的弧形卡子与钢管焊接。4、焊接处及锌层损坏处，采纳防腐措施，涂刷防腐油漆；5、过公路、化学管道等交叉的地方,易发生机械损伤的地方,以及穿越板及墙时,对接地扁钢应实行防护措施：穿水煤气管(Ф70)加以保护。6、接地井设置符合设计及法律规范验收要求7、接地体与接地扁钢安装完后的土沟,回填土无夹石和建筑垃圾;回填土分层夯实.8、系统小网全部施工完毕并通过验收后,形成主接地网,报监理和业主验收,并测试接地电阻。测试结果符合设计要求。9、质量要求：本单位工程质量验收要求为“优良”，其所包括的分部、分项工程质量验收要求为“合格”。安全施工措施：1、 严格执行《全厂接地安装施工作业指导书》的安全健康及环境保护措施的规定。2、 严格执行电气设备的成品保护措施。3、高空作业时必须正确佩带安全带，使用砂轮机时必须佩戴防护眼镜。4、每个工作日结束后应做到“工完，料尽，场地清”，保持施工现场清洁、整齐。交底人签字张帆 2024.07.02被交底人签字玉家生、秦谊、王守阳、程宏贵----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------下载后可任意编辑四川电力建设二公司施工技术、安全交底记录 编 号：JTGC-DQJD-002工程名称：成都金堂电厂 2×600MW 燃煤机组#1 机安装 记录号：EPCCNO.2-16 AP1/1交底部门电气事业部被交底部门照明班交底事由设备及构筑物照明安装技术交底：1、施工内容：#1 机锅炉本体照明安装。2、技术要求：严...
