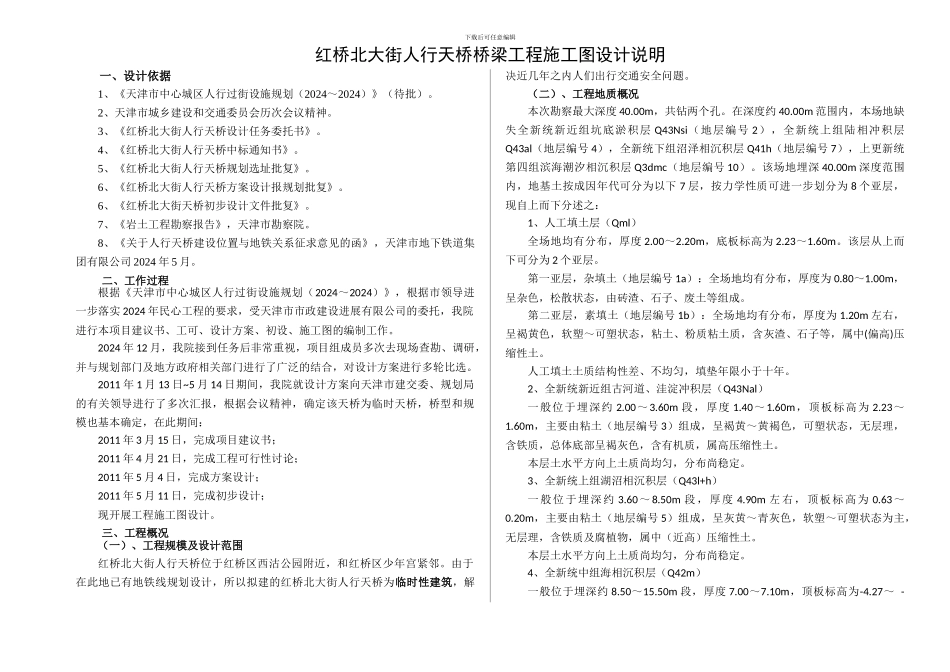

下载后可任意编辑红桥北大街人行天桥桥梁工程施工图设计说明一、设计依据1、《天津市中心城区人行过街设施规划（2024～2024）》（待批）。2、天津市城乡建设和交通委员会历次会议精神。3、《红桥北大街人行天桥设计任务委托书》。4、《红桥北大街人行天桥中标通知书》。5、《红桥北大街人行天桥规划选址批复》。6、《红桥北大街人行天桥方案设计报规划批复》。6、《红桥北大街天桥初步设计文件批复》。7、《岩土工程勘察报告》，天津市勘察院。8、《关于人行天桥建设位置与地铁关系征求意见的函》，天津市地下铁道集团有限公司 2024 年 5 月。二、工作过程根据《天津市中心城区人行过街设施规划（2024～2024）》，根据市领导进一步落实 2024 年民心工程的要求，受天津市市政建设进展有限公司的委托，我院进行本项目建议书、工可、设计方案、初设、施工图的编制工作。2024 年 12 月，我院接到任务后非常重视，项目组成员多次去现场查勘、调研，并与规划部门及地方政府相关部门进行了广泛的结合，对设计方案进行多轮比选。2011 年 1 月 13 日~5 月 14 日期间，我院就设计方案向天津市建交委、规划局的有关领导进行了多次汇报，根据会议精神，确定该天桥为临时天桥，桥型和规模也基本确定，在此期间：2011 年 3 月 15 日，完成项目建议书；2011 年 4 月 21 日，完成工程可行性讨论；2011 年 5 月 4 日，完成方案设计；2011 年 5 月 11 日，完成初步设计；现开展工程施工图设计。三、工程概况（一）、工程规模及设计范围红桥北大街人行天桥位于红桥区西沽公园附近，和红桥区少年宫紧邻。由于在此地已有地铁线规划设计，所以拟建的红桥北大街人行天桥为临时性建筑，解决近几年之内人们出行交通安全问题。（二）、工程地质概况本次勘察最大深度 40.00m，共钻两个孔。在深度约 40.00m 范围内，本场地缺失全新统新近组坑底淤积层 Q43Nsi（地层编号 2），全新统上组陆相冲积层Q43al（地层编号 4），全新统下组沼泽相沉积层 Q41h（地层编号 7），上更新统第四组滨海潮汐相沉积层 Q3dmc（地层编号 10）。该场地埋深 40.00m 深度范围内，地基土按成因年代可分为以下 7 层，按力学性质可进一步划分为 8 个亚层，现自上而下分述之：1、人工填土层（Qml）全场地均有分布，厚度 2.00～2.20m，底板标高为 2.23～1.60m。该层从上而下可分为 2 个亚层。第一亚层，杂填土（地层编号 1a）：全场地均有分布，...
