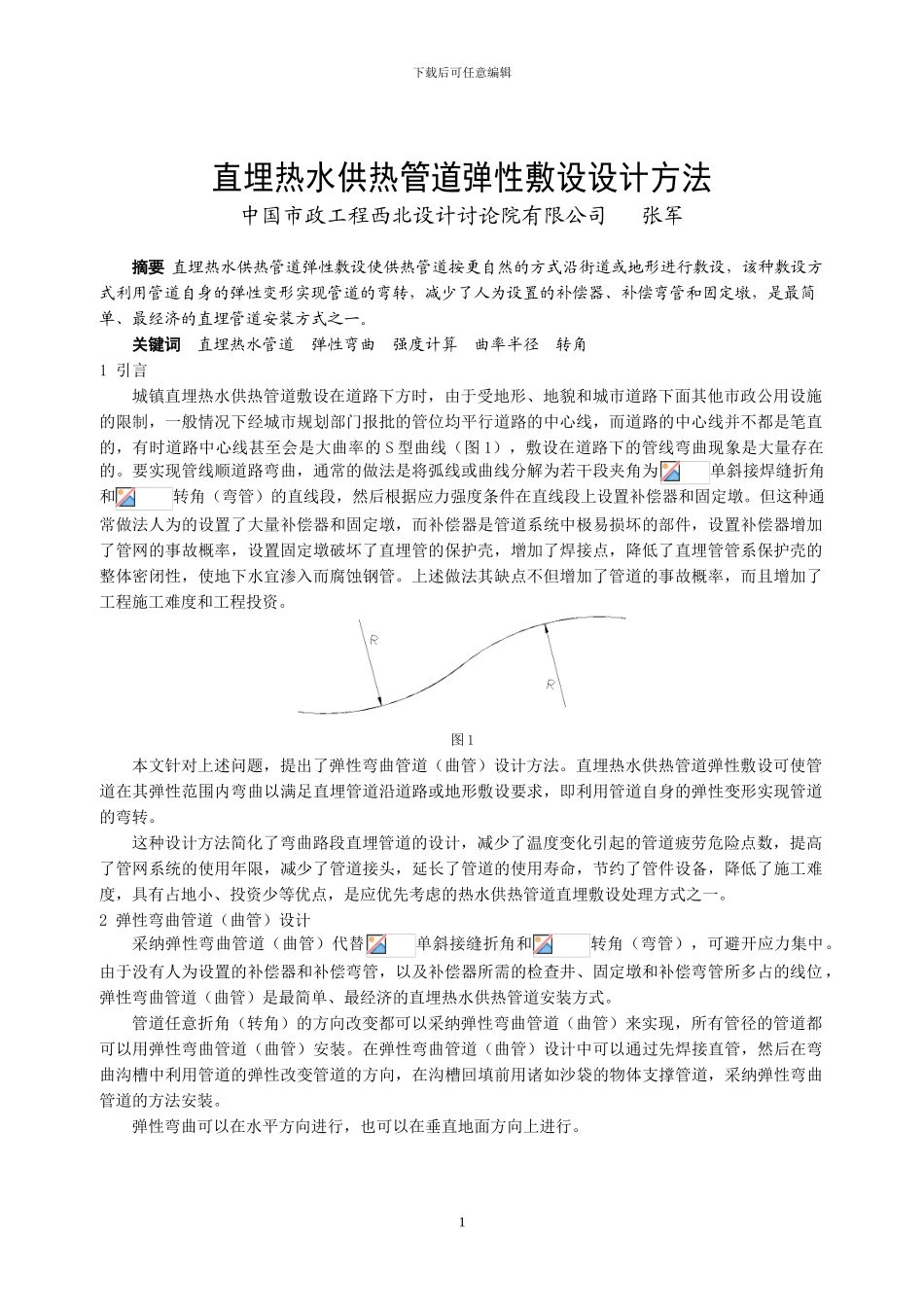

下载后可任意编辑直埋热水供热管道弹性敷设设计方法中国市政工程西北设计讨论院有限公司 张军 摘要 直埋热水供热管道弹性敷设使供热管道按更自然的方式沿街道或地形进行敷设,该种敷设方式利用管道自身的弹性变形实现管道的弯转,减少了人为设置的补偿器、补偿弯管和固定墩,是最简单、最经济的直埋管道安装方式之一。关键词 直埋热水管道 弹性弯曲 强度计算 曲率半径 转角1 引言城镇直埋热水供热管道敷设在道路下方时,由于受地形、地貌和城市道路下面其他市政公用设施的限制,一般情况下经城市规划部门报批的管位均平行道路的中心线,而道路的中心线并不都是笔直的,有时道路中心线甚至会是大曲率的 S 型曲线(图 1),敷设在道路下的管线弯曲现象是大量存在的。要实现管线顺道路弯曲,通常的做法是将弧线或曲线分解为若干段夹角为单斜接焊缝折角和转角(弯管)的直线段,然后根据应力强度条件在直线段上设置补偿器和固定墩。但这种通常做法人为的设置了大量补偿器和固定墩,而补偿器是管道系统中极易损坏的部件,设置补偿器增加了管网的事故概率,设置固定墩破坏了直埋管的保护壳,增加了焊接点,降低了直埋管管系保护壳的整体密闭性,使地下水宜渗入而腐蚀钢管。上述做法其缺点不但增加了管道的事故概率,而且增加了工程施工难度和工程投资。图 1本文针对上述问题,提出了弹性弯曲管道(曲管)设计方法。直埋热水供热管道弹性敷设可使管道在其弹性范围内弯曲以满足直埋管道沿道路或地形敷设要求,即利用管道自身的弹性变形实现管道的弯转。这种设计方法简化了弯曲路段直埋管道的设计,减少了温度变化引起的管道疲劳危险点数,提高了管网系统的使用年限,减少了管道接头,延长了管道的使用寿命,节约了管件设备,降低了施工难度,具有占地小、投资少等优点,是应优先考虑的热水供热管道直埋敷设处理方式之一。2 弹性弯曲管道(曲管)设计采纳弹性弯曲管道(曲管)代替单斜接缝折角和转角(弯管),可避开应力集中。由于没有人为设置的补偿器和补偿弯管,以及补偿器所需的检查井、固定墩和补偿弯管所多占的线位 ,弹性弯曲管道(曲管)是最简单、最经济的直埋热水供热管道安装方式。管道任意折角(转角)的方向改变都可以采纳弹性弯曲管道(曲管)来实现,所有管径的管道都可以用弹性弯曲管道(曲管)安装。在弹性弯曲管道(曲管)设计中可以通过先焊接直管,然后在弯曲沟槽中利用管道的弹性改变管道的方向,在沟槽回填前用诸如沙...
