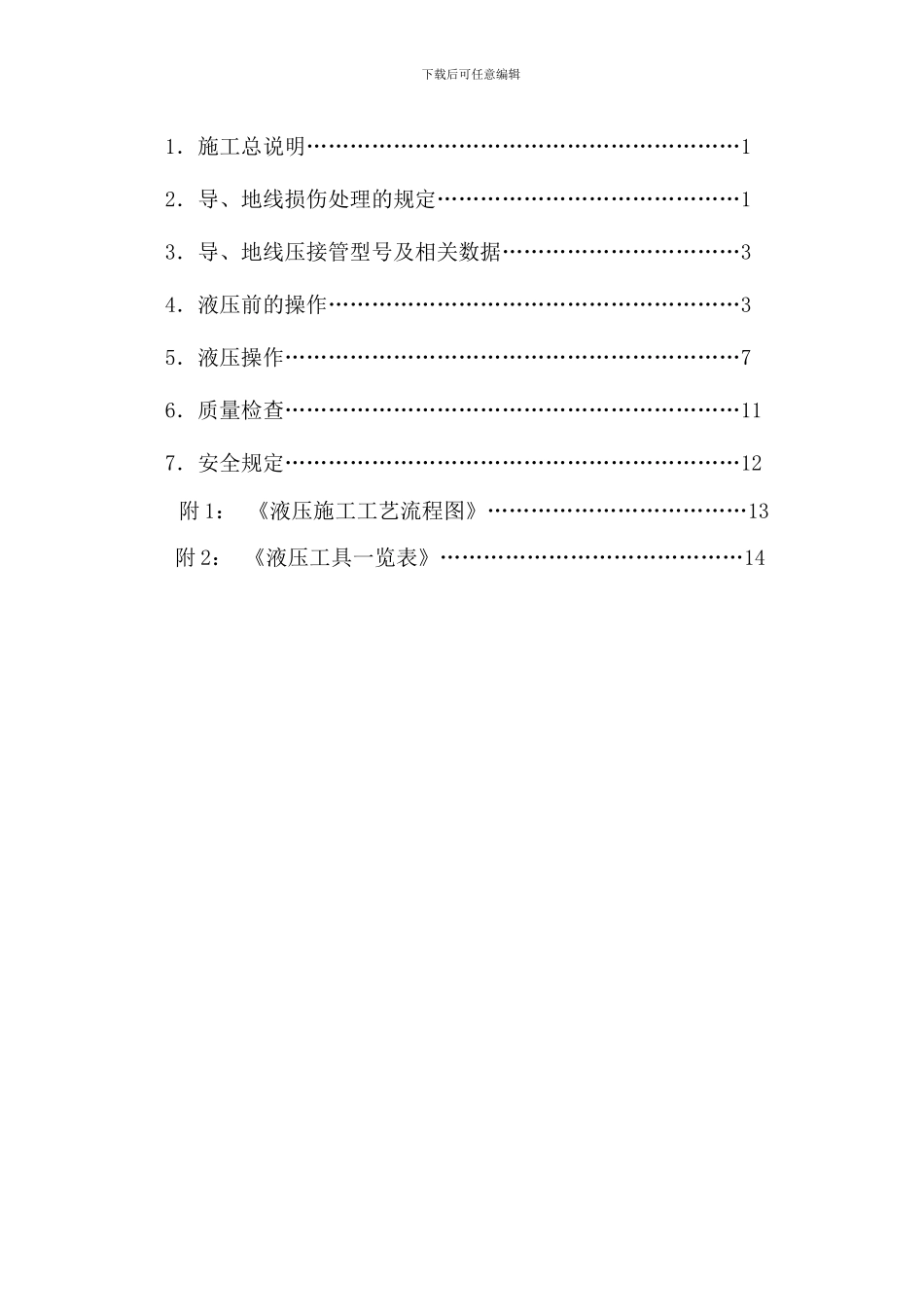

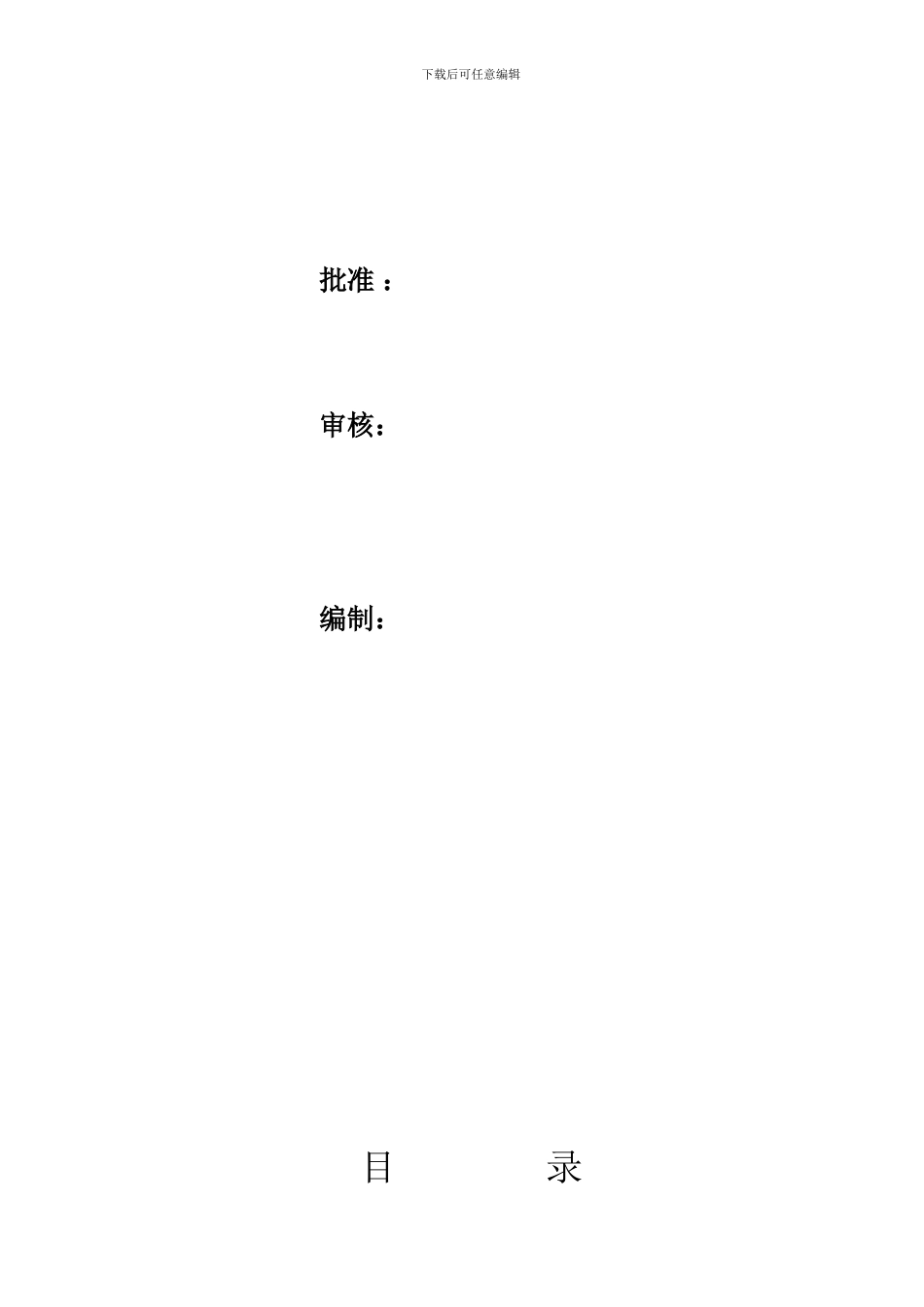

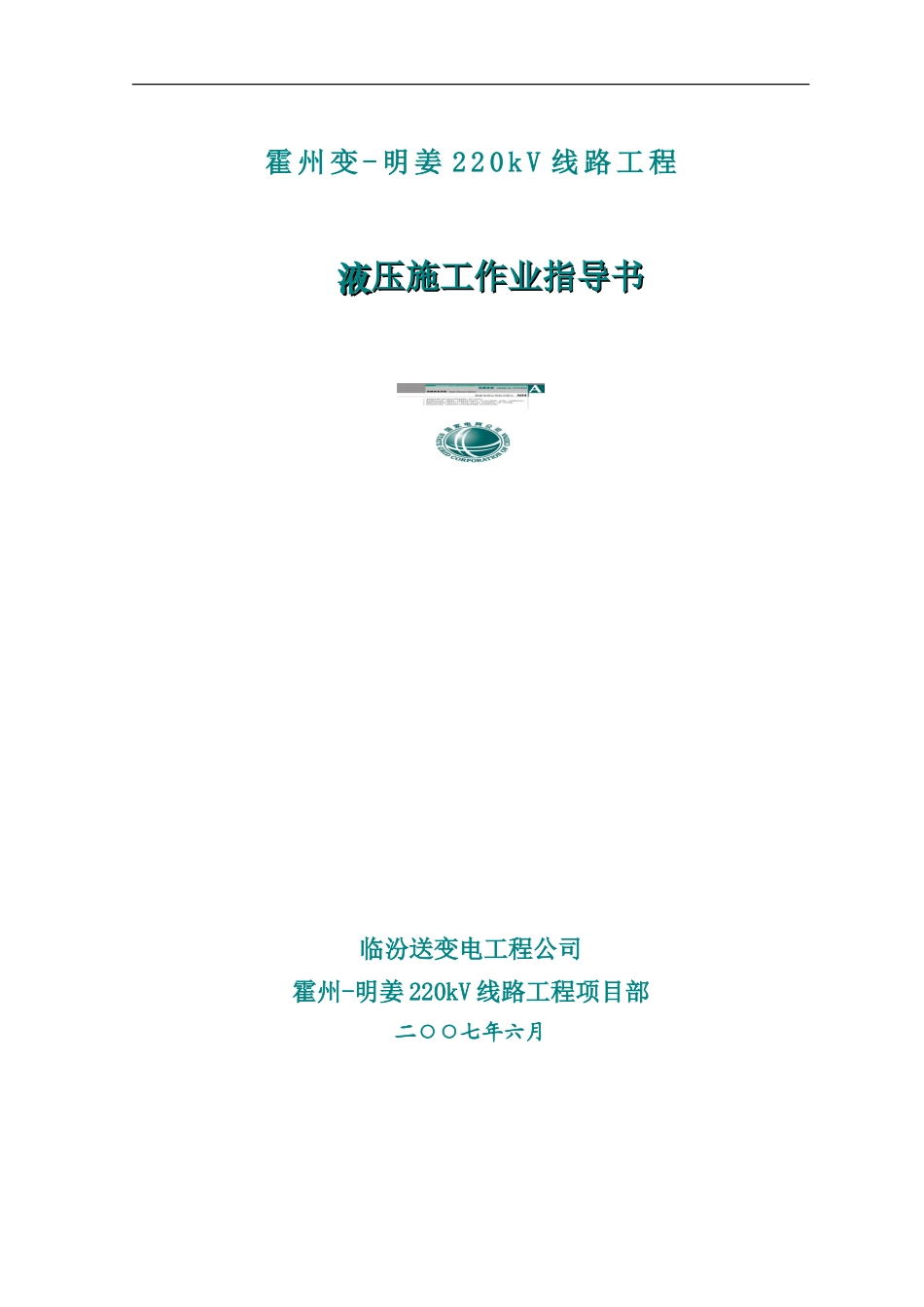

霍 州 变 - 明 姜 2 2 0 k V 线 路 工 程液液压施工作业指导书压施工作业指导书临汾送变电工程公司霍州-明姜 220kV 线路工程项目部二○○七年六月下载后可任意编辑批准 ： 审核： 编制： 目 录下载后可任意编辑 1．施工总说明……………………………………………………1 2．导、地线损伤处理的规定……………………………………1 3．导、地线压接管型号及相关数据……………………………3 4．液压前的操作…………………………………………………3 5．液压操作………………………………………………………7 6．质量检查………………………………………………………11 7．安全规定………………………………………………………12 附 1： 《液压施工工艺流程图》………………………………13 附 2： 《液压工具一览表》……………………………………141．施工说明1.1 本工程导线采纳 2×LGJ-400/35 钢芯铝铰线,地线一根在明姜架构-G15 采纳 JLB40-95 铝包钢绞线，在 G15—G31 采纳 GJ-50(88)镀锌钢绞线，另一根采纳 OPGW 光缆。1.2 导、地线在紧线前，对于断头的导、地线，必须进行连接，此外在放线时发现的损伤等问题，均应根据规定进行处理。1.3 导、地线采纳液压连接，它属于工程中的一项重要隐蔽工序，凡参加液压操作人员必须经过培训及考试合格，持有操作许可证方能进行操作，操作时必须指定质量检查人员在现场进行监督。1.4 所使用的液压机设备，必须有出厂合格证。1.5 必须严格执行质量检查与监督工作，操作人员应树立良好的质量意识，仔细负责。质检人员应严格把关，压接操作完毕检验合格后，在压接管指定位置上打上操作者的钢印。1.6 本工程导、地线液压连接施工应严格执行部标准《架空送电线路导线、避雷线液压施工工艺规程》SDJ226-87 和本手册中的有关规定。1.7 不同金属、不同规格、不同绞制方向的导线或避雷线严禁在同一个耐张段内连接。1.8 导、地线必须使用合格的电力金具配套接线管及耐张线夹进行连接。连接后的握着强度，应在架线前应进行试件试验，试件不得少于 3 组，其握着强度对液压不得小于导、地线设计使用拉断力的 95%。2．导、地线损伤处理的规定张力放线、紧线及附件安装时，应防止导线损伤，在容易产生损伤处应实行有效的防止措施。导线损伤的处理应符合下列规定：2.1 外层导线线股有轻微擦伤，其擦伤深度不超过单股直径的 1/4，且截面积损伤不超过导电部分截...
