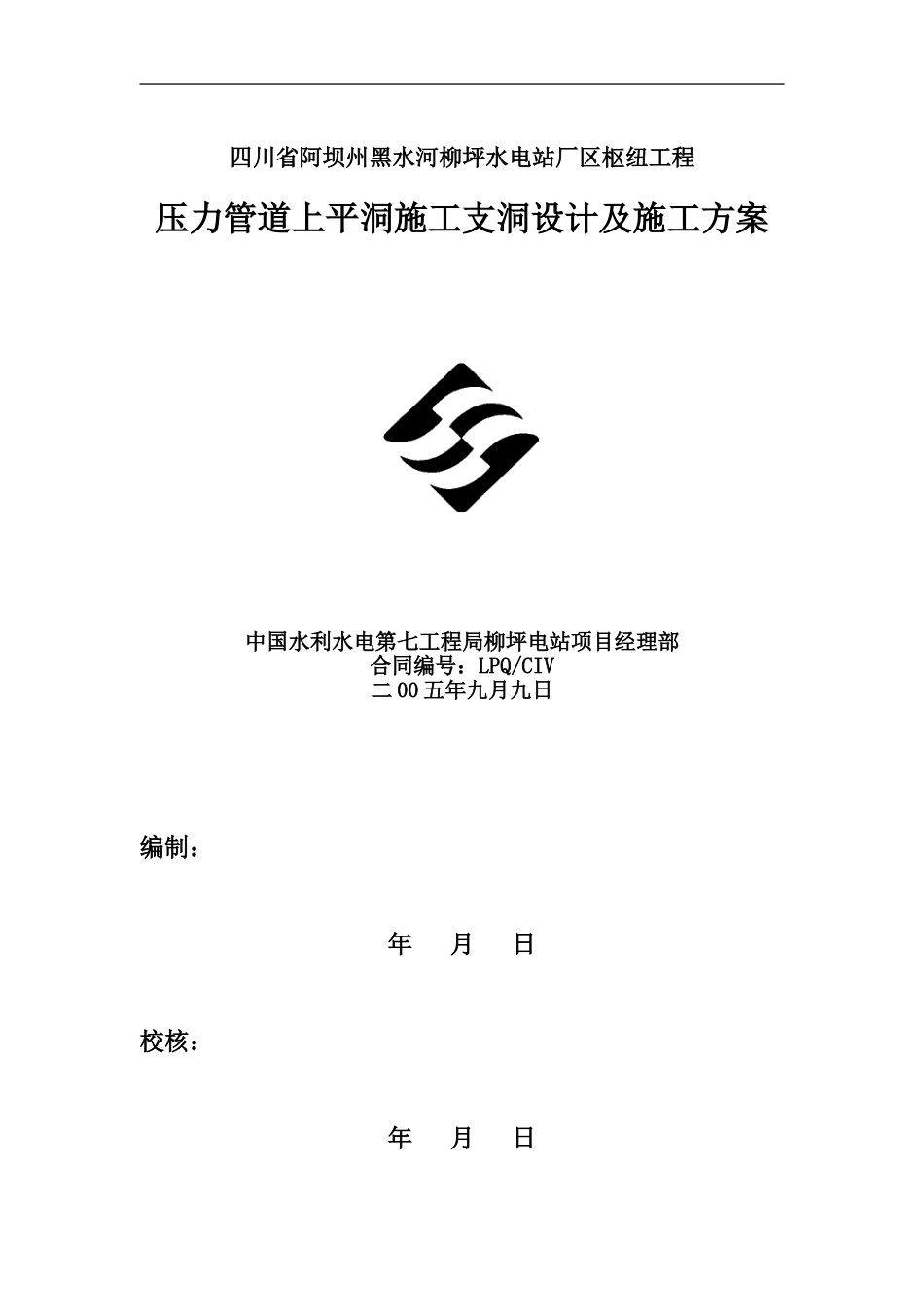

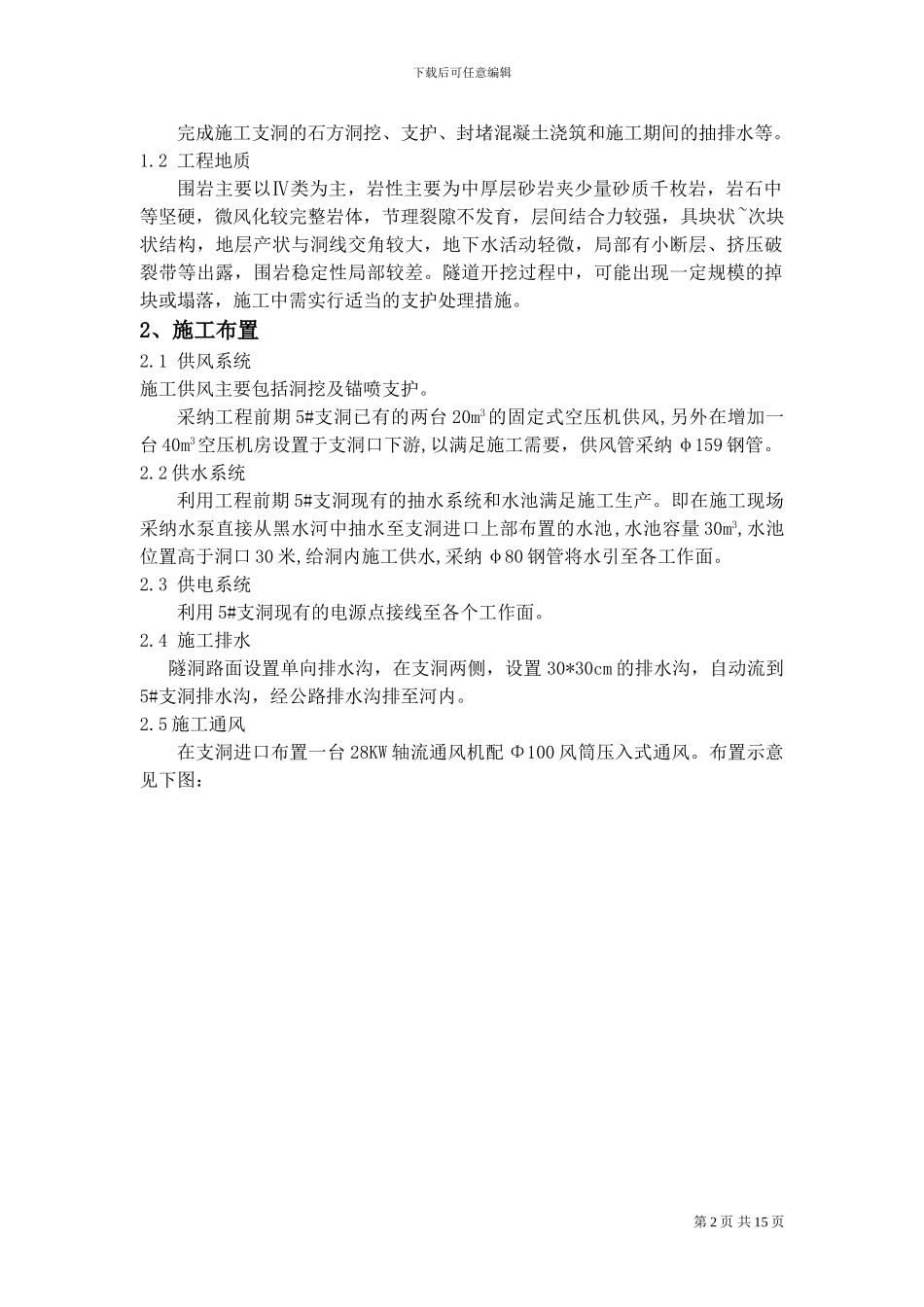

四川省阿坝州黑水河柳坪水电站厂区枢纽工程压力管道上平洞施工支洞设计及施工方案中国水利水电第七工程局柳坪电站项目经理部合同编号：LPQ/CIV二 00 五年九月九日编制：年 月 日校核：年 月 日下载后可任意编辑批准：年 月 日压力管道上平洞施工支洞设计及施工方案1、工程概况1.1 支洞工程特性本标段共设计 2 条施工支洞，其中 1#施工支洞（压力管道上平洞施工支洞）主要作为引水遂洞扩散段、压力管道上平洞、斜管以及调压井开挖、砼运输和压力钢管运输的主要通道。1#支洞与压力管道 3 条平洞轴线桩号分别为K0+114.21，K0+130.91,K0+147.61 洞长为 160.68m,进口高程 1735.221m，与压力管道（2#）交点高程 1743.98m,纵向坡度 6.80%；其洞身为城门洞形，断面尺寸为 6.5*6.5m（宽*高），开挖总量为 6320.046m3。1#支洞的工程项目具体要求如下：第 1 页 共 15 页下载后可任意编辑完成施工支洞的石方洞挖、支护、封堵混凝土浇筑和施工期间的抽排水等。1.2 工程地质围岩主要以Ⅳ类为主，岩性主要为中厚层砂岩夹少量砂质千枚岩，岩石中等坚硬，微风化较完整岩体，节理裂隙不发育，层间结合力较强，具块状~次块状结构，地层产状与洞线交角较大，地下水活动轻微，局部有小断层、挤压破裂带等出露，围岩稳定性局部较差。隧道开挖过程中，可能出现一定规模的掉块或塌落，施工中需实行适当的支护处理措施。2、施工布置2.1 供风系统施工供风主要包括洞挖及锚喷支护。采纳工程前期 5#支洞已有的两台 20m3的固定式空压机供风,另外在增加一台 40m3空压机房设置于支洞口下游,以满足施工需要，供风管采纳 φ159 钢管。2.2 供水系统利用工程前期 5#支洞现有的抽水系统和水池满足施工生产。即在施工现场采纳水泵直接从黑水河中抽水至支洞进口上部布置的水池,水池容量 30m3,水池位置高于洞口 30 米,给洞内施工供水,采纳 φ80 钢管将水引至各工作面。 2.3 供电系统利用 5#支洞现有的电源点接线至各个工作面。2.4 施工排水 隧洞路面设置单向排水沟，在支洞两侧，设置 30*30cm 的排水沟，自动流到5#支洞排水沟，经公路排水沟排至河内。2.5 施工通风在支洞进口布置一台 28KW 轴流通风机配 Φ100 风筒压入式通风。布置示意见下图：第 2 页 共 15 页下载后可任意编辑2．6 喷砼拌和站在 5#支洞洞口布置一台 JZC3500 强制拌合机，进行拌料。2．7 弃碴场开挖的洞碴运至 3#碴场进行堆放和平整。3、支洞布置3.1 压...
