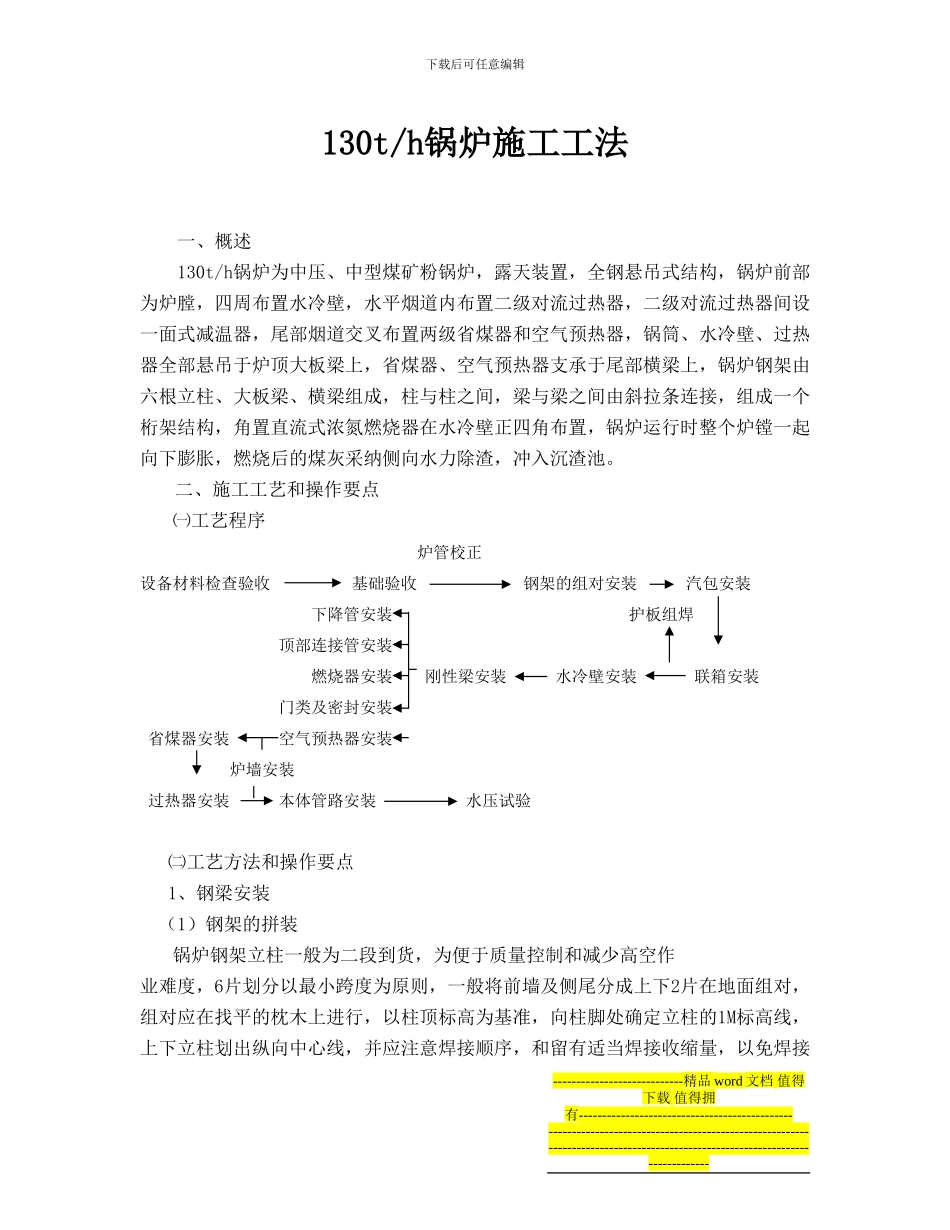

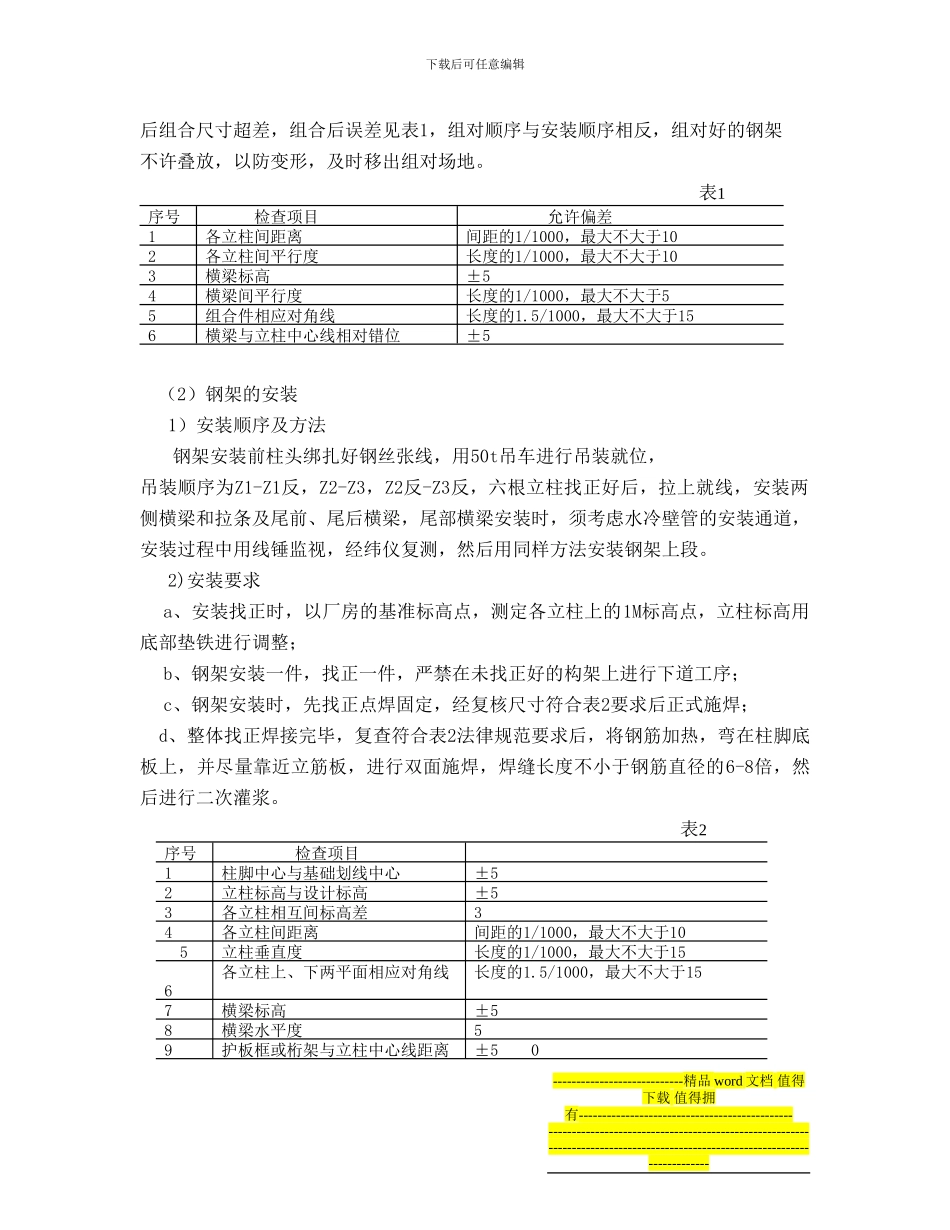

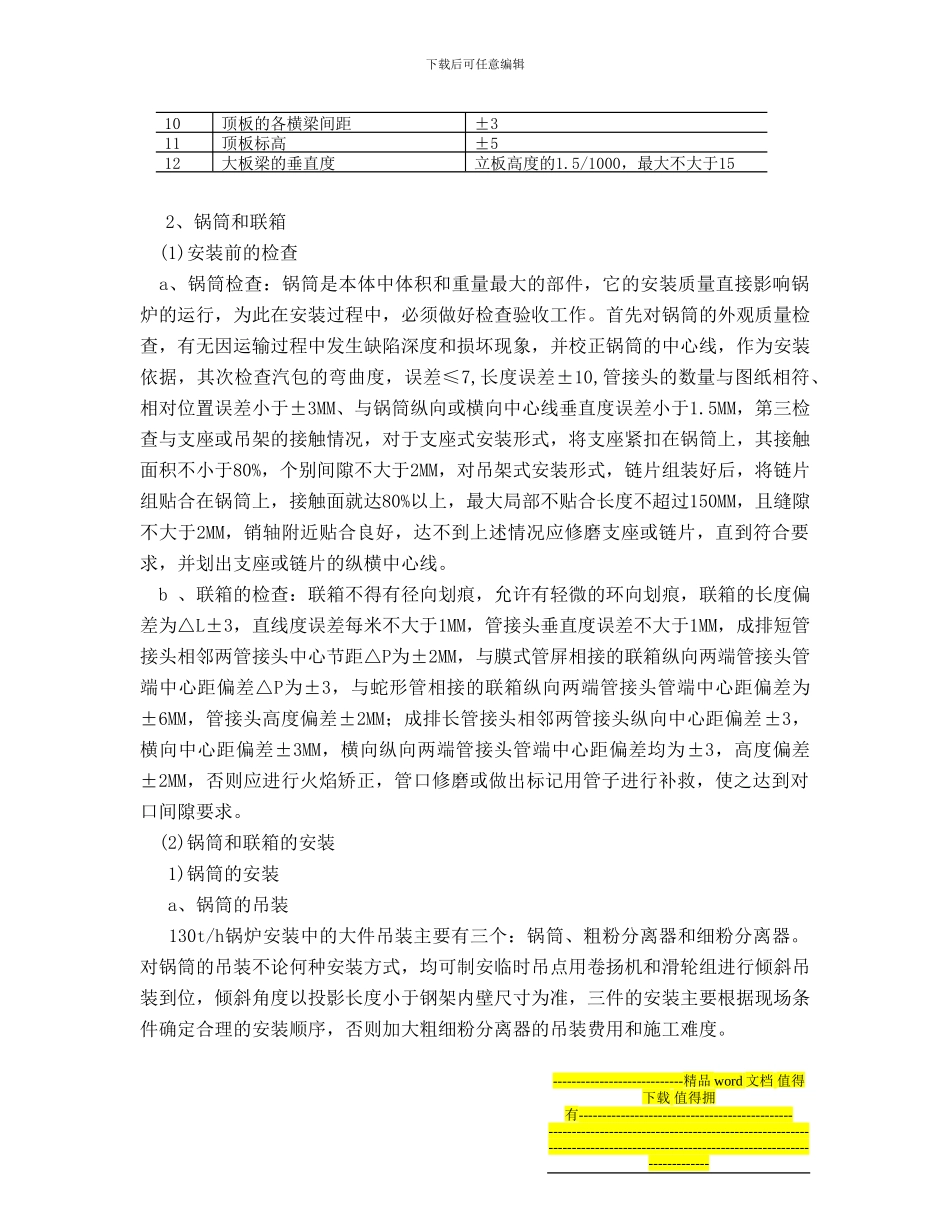

下载后可任意编辑130t/h锅炉施工工法 一、概述 130t/h锅炉为中压、中型煤矿粉锅炉,露天装置,全钢悬吊式结构,锅炉前部为炉膛,四周布置水冷壁,水平烟道内布置二级对流过热器,二级对流过热器间设一面式减温器,尾部烟道交叉布置两级省煤器和空气预热器,锅筒、水冷壁、过热器全部悬吊于炉顶大板梁上,省煤器、空气预热器支承于尾部横梁上,锅炉钢架由六根立柱、大板梁、横梁组成,柱与柱之间,梁与梁之间由斜拉条连接,组成一个桁架结构,角置直流式浓氮燃烧器在水冷壁正四角布置,锅炉运行时整个炉镗一起向下膨胀,燃烧后的煤灰采纳侧向水力除渣,冲入沉渣池。 二、施工工艺和操作要点㈠工艺程序 炉管校正设备材料检查验收 基础验收 钢架的组对安装 汽包安装 下降管安装 护板组焊 顶部连接管安装 燃烧器安装 刚性梁安装 水冷壁安装 联箱安装 门类及密封安装 省煤器安装 空气预热器安装 炉墙安装 过热器安装 本体管路安装 水压试验 ㈡工艺方法和操作要点 1、钢梁安装 (1)钢架的拼装 锅炉钢架立柱一般为二段到货,为便于质量控制和减少高空作业难度,6片划分以最小跨度为原则,一般将前墙及侧尾分成上下2片在地面组对,组对应在找平的枕木上进行,以柱顶标高为基准,向柱脚处确定立柱的1M标高线,上下立柱划出纵向中心线,并应注意焊接顺序,和留有适当焊接收缩量,以免焊接----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------下载后可任意编辑后组合尺寸超差,组合后误差见表1,组对顺序与安装顺序相反,组对好的钢架不许叠放,以防变形,及时移出组对场地。 表1序号 检查项目 允许偏差1各立柱间距离间距的1/1000,最大不大于102各立柱间平行度长度的1/1000,最大不大于103横梁标高±54横梁间平行度长度的1/1000,最大不大于55组合件相应对角线长度的1.5/1000,最大不大于156横梁与立柱中心线相对错位±5 (2)钢架的安装 1)安装顺序及方法 钢架安装前柱头绑扎好钢丝张线,用50t吊车进行吊装就位,吊装顺序为Z1-Z1反,Z2-Z3,Z2反-Z3反,六根立柱找正好后,拉上就线,安装两侧横梁和拉条及尾前、尾后横梁,尾部横梁安装时,须考虑水冷壁管的安装通道,安装过程中用线锤监视,经纬仪复测,然后用同样方法安装...
