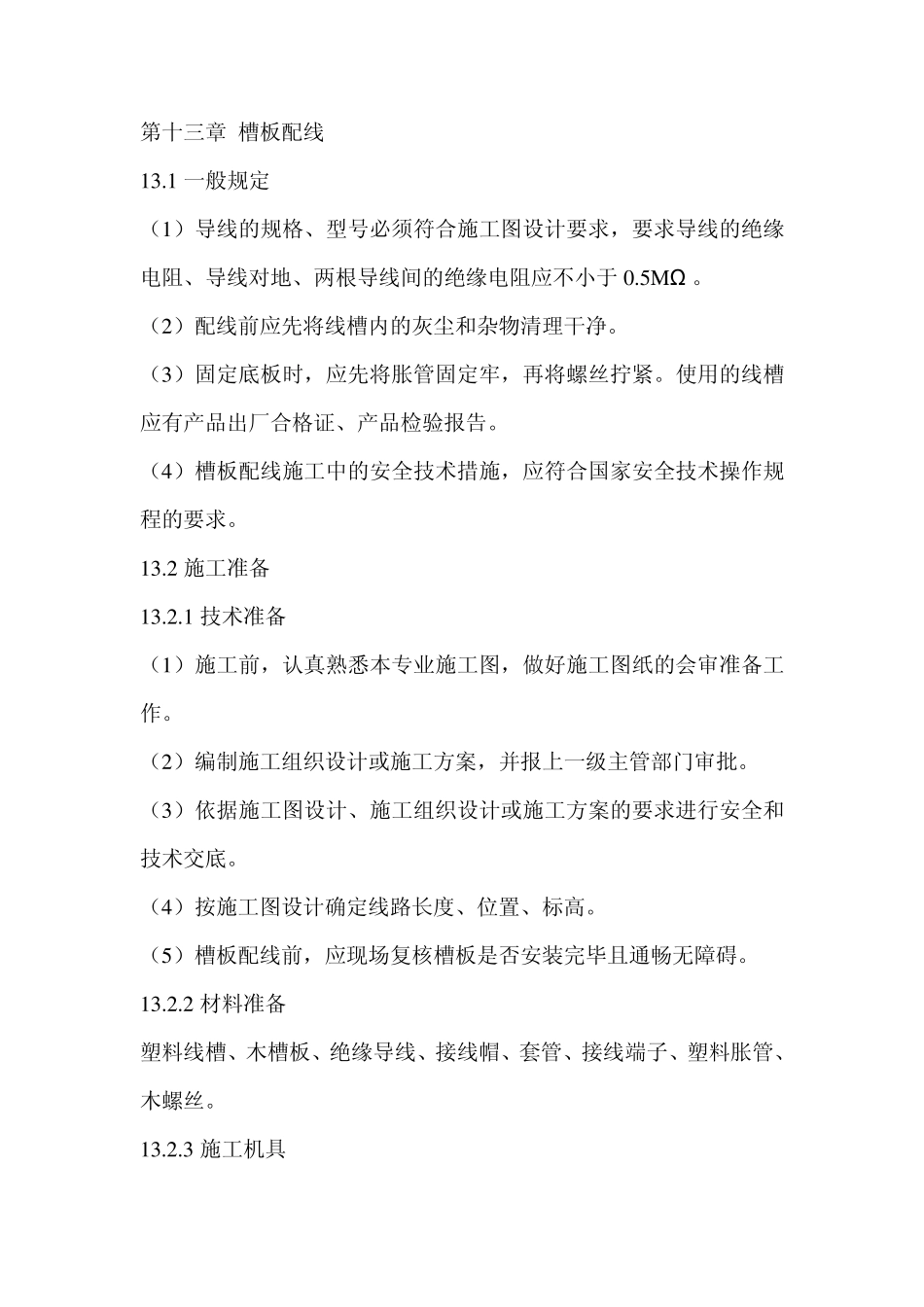

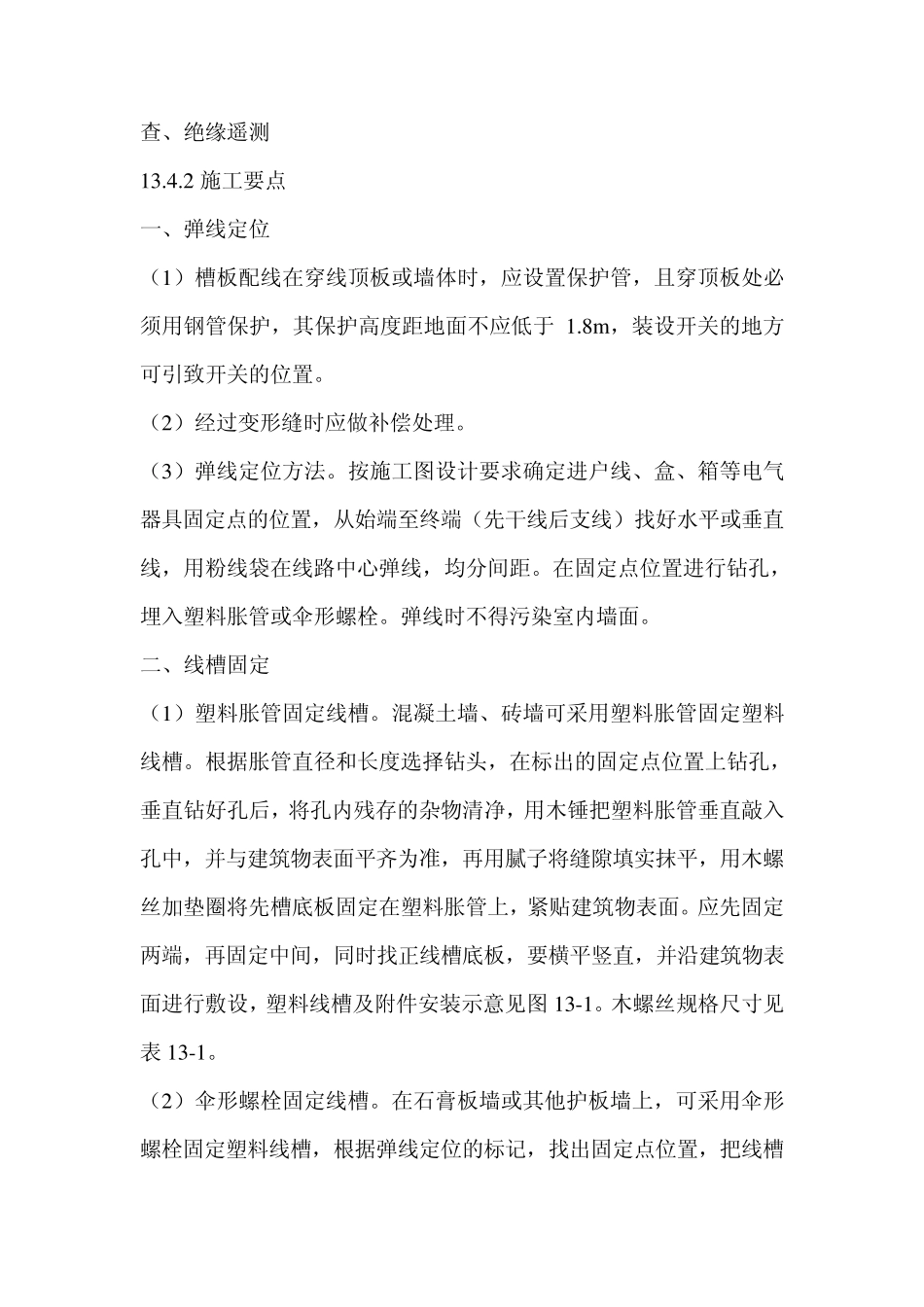

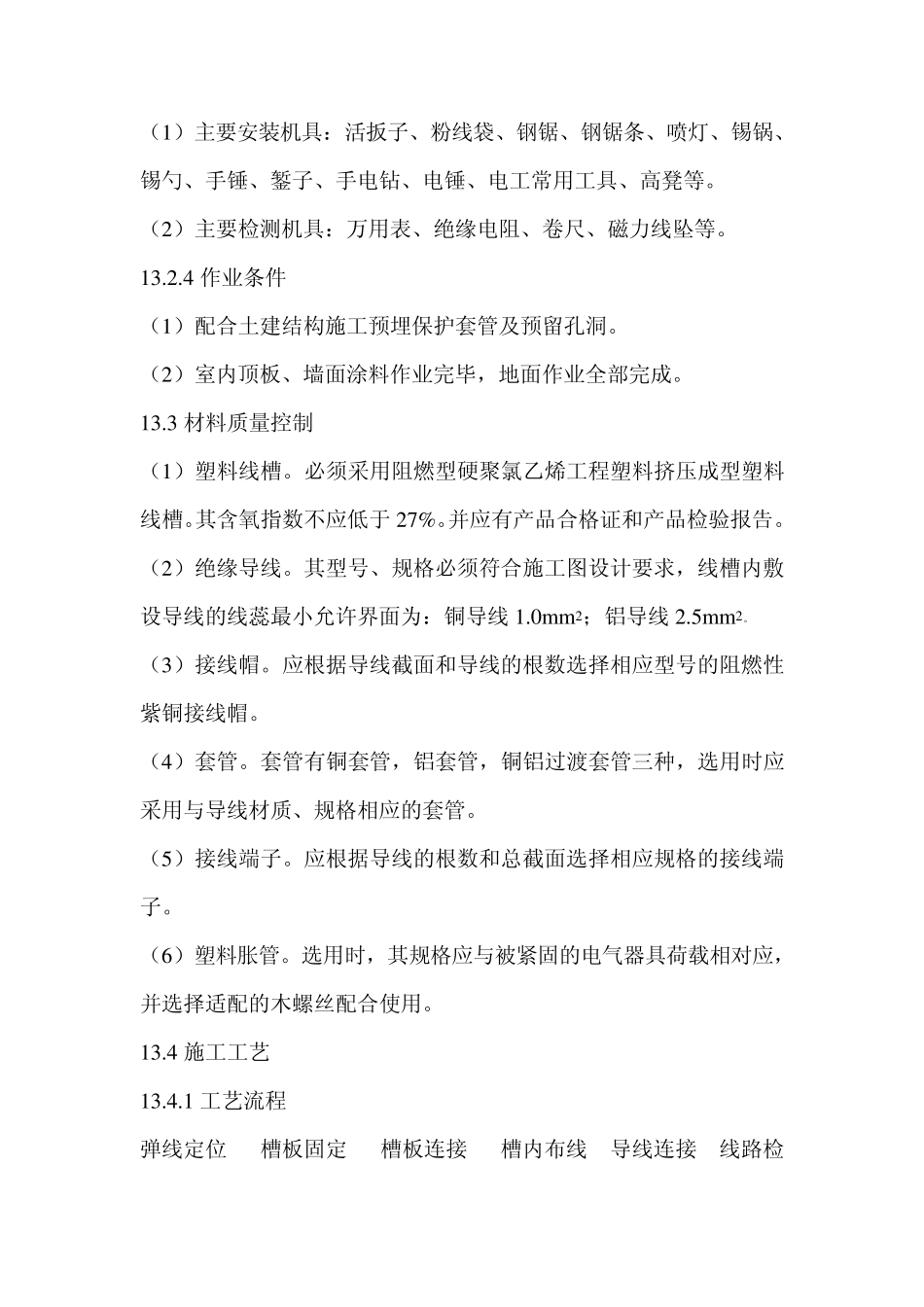

第十三章 槽板配线 13.1 一般规定 (1)导线的规格、型号必须符合施工图设计要求,要求导线的绝缘电阻、导线对地、两根导线间的绝缘电阻应不小于 0.5M Ω 。 (2)配线前应先将线槽内的灰尘和杂物清理干净。 (3)固定底板时,应先将胀管固定牢,再将螺丝拧紧。使用的线槽应有产品出厂合格证、产品检验报告。 (4)槽板配线施工中的安全技术措施,应符合国家安全技术操作规程的要求。 13.2 施工准备 13.2.1 技术准备 (1)施工前,认真熟悉本专业施工图,做好施工图纸的会审准备工作。 (2)编制施工组织设计或施工方案,并报上一级主管部门审批。 (3)依据施工图设计、施工组织设计或施工方案的要求进行安全和技术交底。 (4)按施工图设计确定线路长度、位置、标高。 (5)槽板配线前,应现场复核槽板是否安装完毕且通畅无障碍。 13.2.2 材料准备 塑料线槽、木槽板、绝缘导线、接线帽、套管、接线端子、塑料胀管、木螺丝。 13.2.3 施工机具 (1)主要安装机具:活扳子、粉线袋、钢锯、钢锯条、喷灯、锡锅、锡勺、手锤、錾子、手电钻、电锤、电工常用工具、高凳等。 (2)主要检测机具:万用表、绝缘电阻、卷尺、磁力线坠等。 13.2.4 作业条件 (1)配合土建结构施工预埋保护套管及预留孔洞。 (2)室内顶板、墙面涂料作业完毕,地面作业全部完成。 13.3 材料质量控制 (1)塑料线槽。必须采用阻燃型硬聚氯乙烯工程塑料挤压成型塑料线槽。其含氧指数不应低于 27%。并应有产品合格证和产品检验报告。 (2)绝缘导线。其型号、规格必须符合施工图设计要求,线槽内敷设导线的线蕊最小允许界面为:铜导线 1.0m m 2;铝导线 2.5m m 2。 (3)接线帽。应根据导线截面和导线的根数选择相应型号的阻燃性紫铜接线帽。 (4)套管。套管有铜套管,铝套管,铜铝过渡套管三种,选用时应采用与导线材质、规格相应的套管。 (5)接线端子。应根据导线的根数和总截面选择相应规格的接线端子。 (6)塑料胀管。选用时,其规格应与被紧固的电气器具荷载相对应,并选择适配的木螺丝配合使用。 13.4 施工工艺 13.4.1 工艺流程 弹线定位 槽板固定 槽板连接 槽内布线 导线连接 线路检查、绝缘遥测 13.4.2 施工要点 一、弹线定位 (1)槽板配线在穿线顶板或墙体时,应设置保护管,且穿顶板处必须用钢管保护,其保护高度距地面不应低于 1.8m ,装设开关的地方可引致开关的位置。 (2)经过变形缝时应做补...
