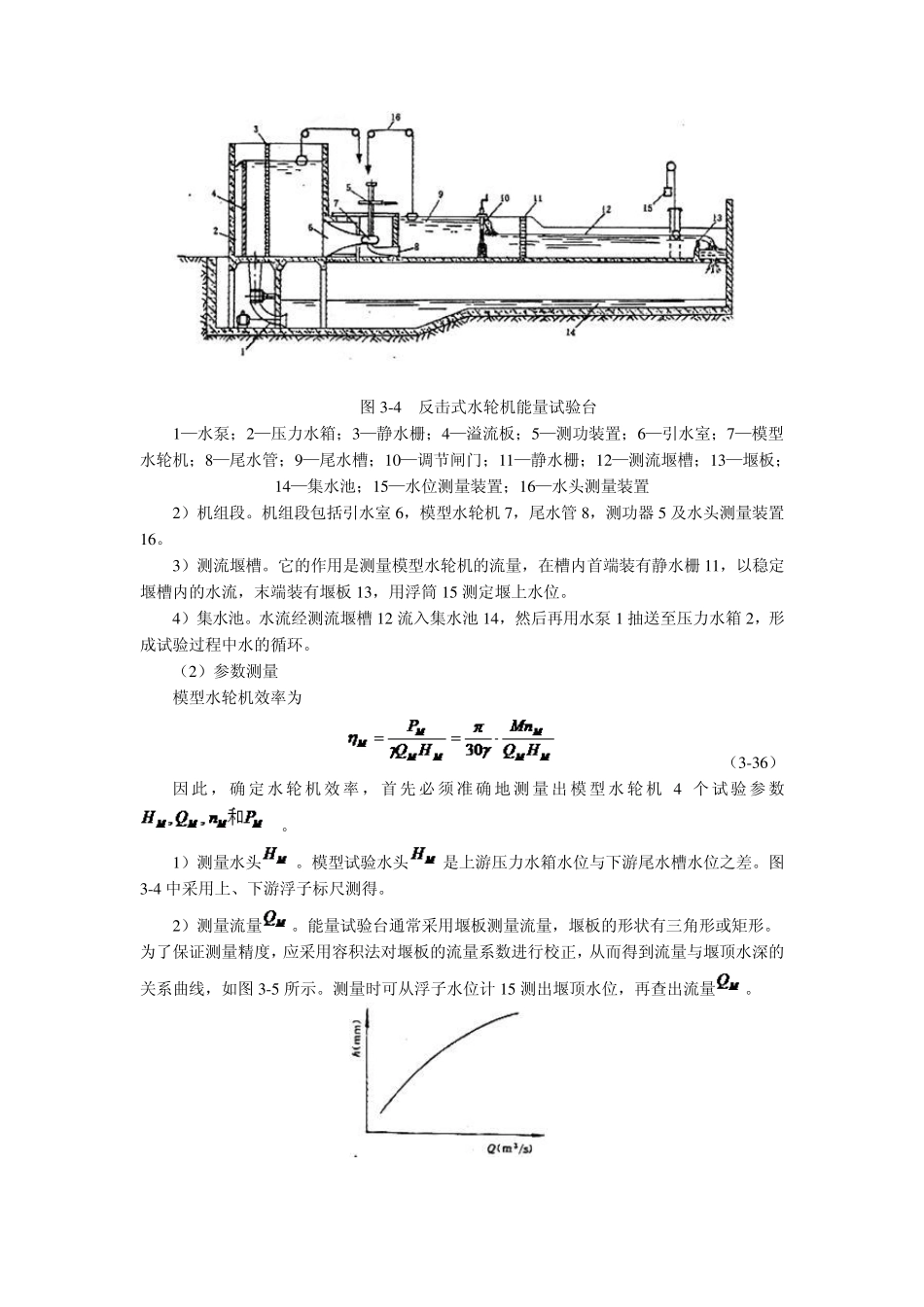

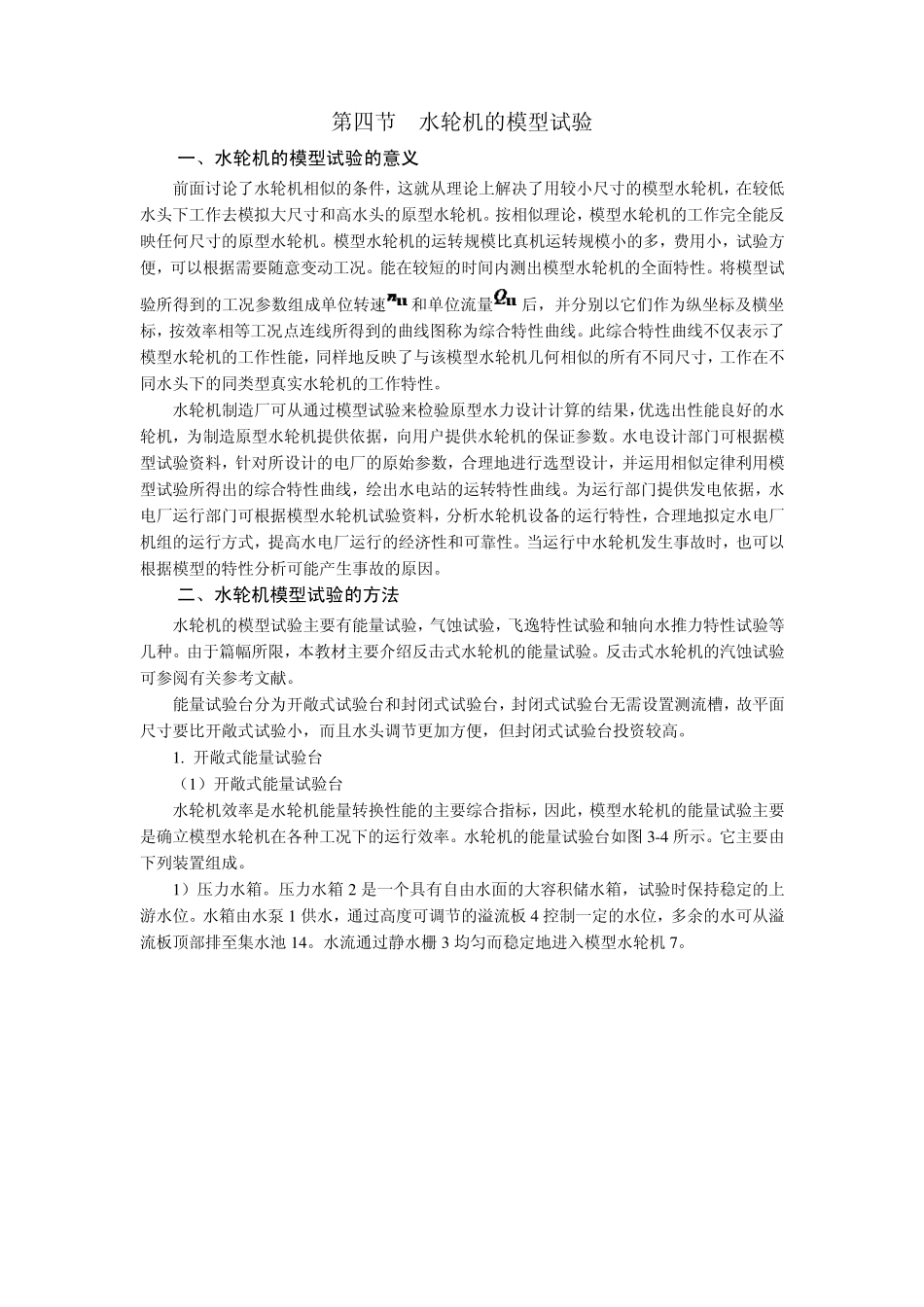

第四节 水轮机的模型试验 一、水轮机的模型试验的意义 前面讨论了水轮机相似的条件，这就从理论上解决了用较小尺寸的模型水轮机，在较低水头下工作去模拟大尺寸和高水头的原型水轮机。按相似理论，模型水轮机的工作完全能反映任何尺寸的原型水轮机。模型水轮机的运转规模比真机运转规模小的多，费用小，试验方便，可以根据需要随意变动工况。能在较短的时间内测出模型水轮机的全面特性。将模型试验所得到的工况参数组成单位转速和单位流量后，并分别以它们作为纵坐标及横坐标，按效率相等工况点连线所得到的曲线图称为综合特性曲线。此综合特性曲线不仅表示了模型水轮机的工作性能，同样地反映了与该模型水轮机几何相似的所有不同尺寸，工作在不同水头下的同类型真实水轮机的工作特性。 水轮机制造厂可从通过模型试验来检验原型水力设计计算的结果，优选出性能良好的水轮机，为制造原型水轮机提供依据，向用户提供水轮机的保证参数。水电设计部门可根据模型试验资料，针对所设计的电厂的原始参数，合理地进行选型设计，并运用相似定律利用模型试验所得出的综合特性曲线，绘出水电站的运转特性曲线。为运行部门提供发电依据，水电厂运行部门可根据模型水轮机试验资料，分析水轮机设备的运行特性，合理地拟定水电厂机组的运行方式，提高水电厂运行的经济性和可靠性。当运行中水轮机发生事故时，也可以根据模型的特性分析可能产生事故的原因。 二、水轮机模型试验的方法 水轮机的模型试验主要有能量试验，气蚀试验，飞逸特性试验和轴向水推力特性试验等几种。由于篇幅所限，本教材主要介绍反击式水轮机的能量试验。反击式水轮机的汽蚀试验可参阅有关参考文献。 能量试验台分为开敞式试验台和封闭式试验台，封闭式试验台无需设置测流槽，故平面尺寸要比开敞式试验小，而且水头调节更加方便，但封闭式试验台投资较高。 1 . 开敞式能量试验台 （1 ）开敞式能量试验台 水轮机效率是水轮机能量转换性能的主要综合指标，因此，模型水轮机的能量试验主要是确立模型水轮机在各种工况下的运行效率。水轮机的能量试验台如图 3 -4 所示。它主要由下列装置组成。 1 ）压力水箱。压力水箱 2 是一个具有自由水面的大容积储水箱，试验时保持稳定的上游水位。水箱由水泵 1 供水，通过高度可调节的溢流板 4 控制一定的水位，多余的水可从溢流板顶部排至集水池 1 4 。水流通过静水栅 3 均匀而稳定地进入模型水轮机7 。 图3 -4 反击式水...
