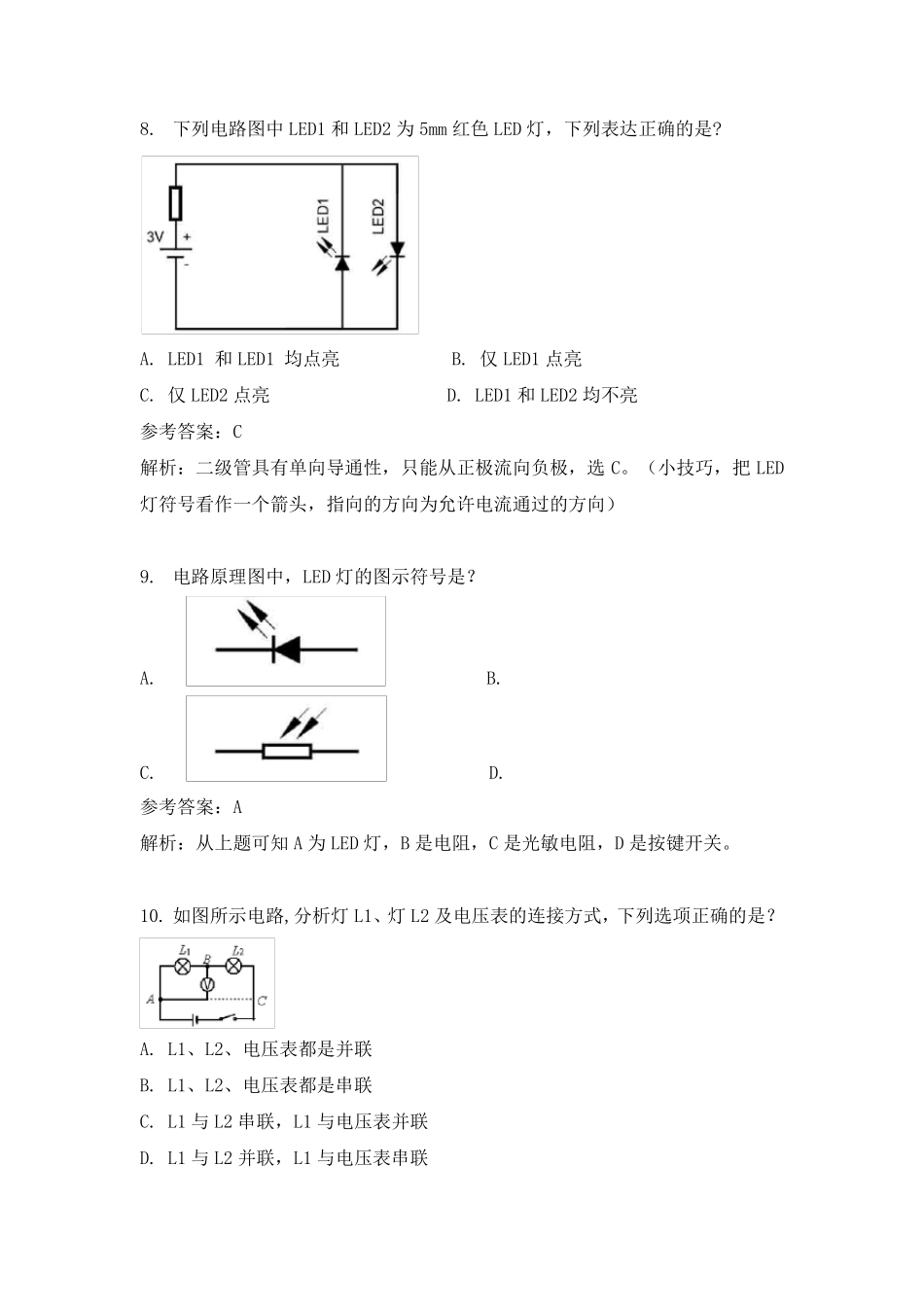

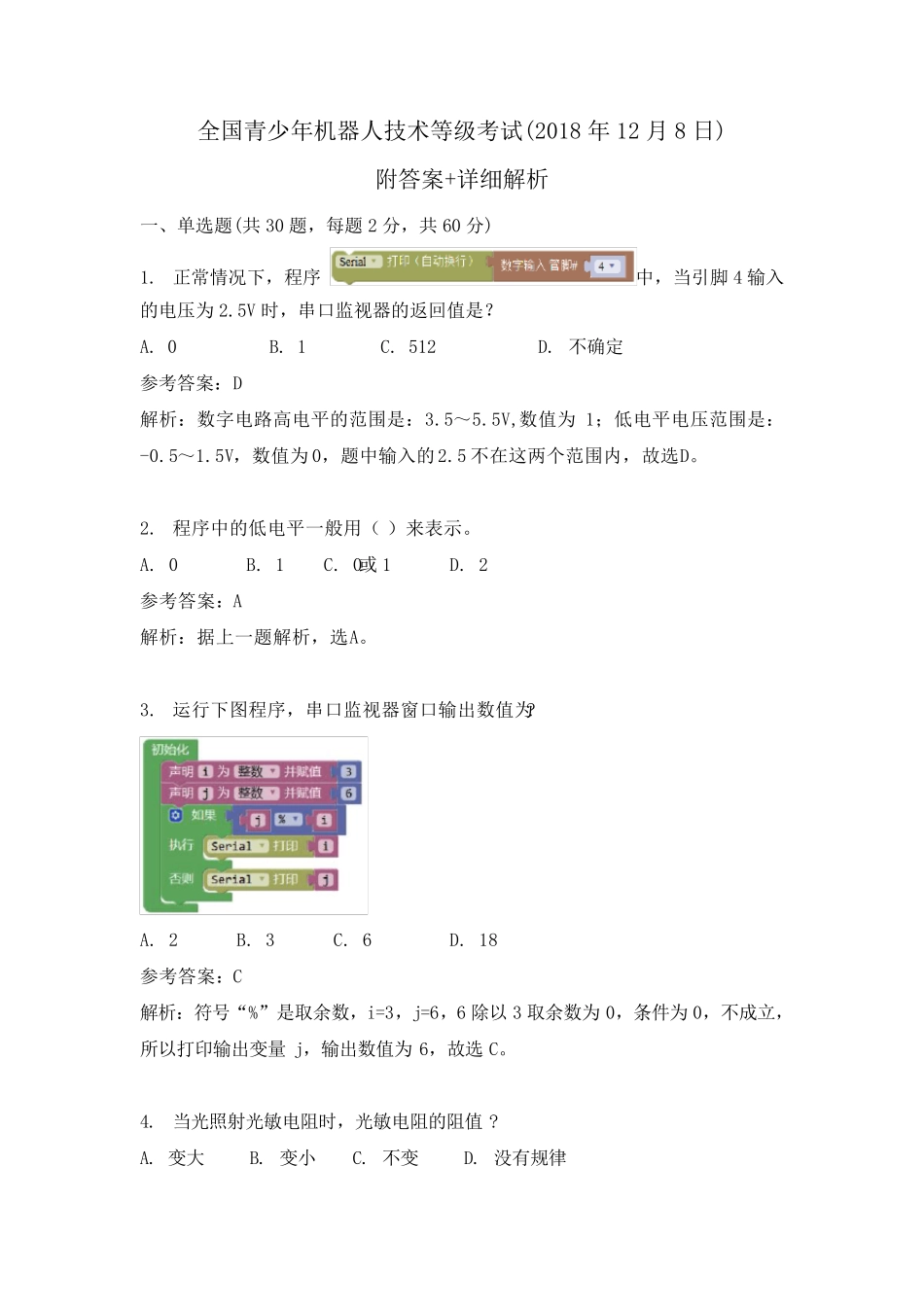

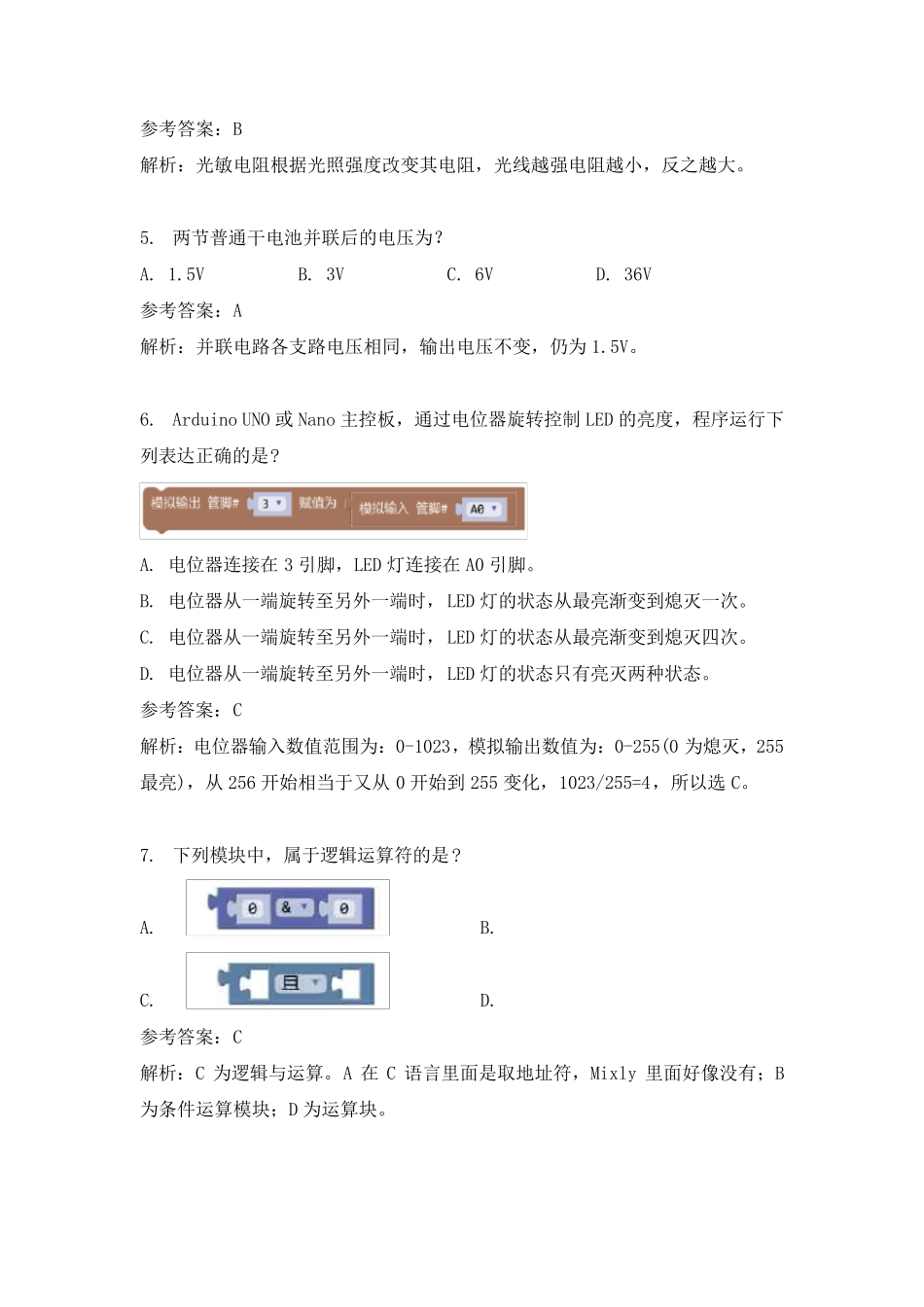

全国青少年机器人技术等级考试(2018 年12 月8 日) 附答案+详细解析 一、单选题(共30 题，每题2 分，共60 分) 1. 正常情况下，程序 中，当引脚4 输入的电压为2.5V 时，串口监视器的返回值是？ A. 0 B. 1 C. 512 D. 不确定 参考答案：D 解析：数字电路高电平的范围是：3.5～5.5V,数值为1；低电平电压范围是：-0.5～1.5V，数值为0，题中输入的2.5 不在这两个范围内，故选D。 2. 程序中的低电平一般用（ ）来表示。 A. 0 B. 1 C. 0或1 D. 2 参考答案：A 解析：据上一题解析，选A。 3. 运行下图程序，串口监视器窗口输出数值为? A. 2 B. 3 C. 6 D. 18 参考答案：C 解析：符号“%”是取余数，i=3，j=6，6 除以 3 取余数为0，条件为0，不成立，所以打印输出变量 j，输出数值为6，故选C。 4. 当光照射光敏电阻时，光敏电阻的阻值? A. 变大 B. 变小 C. 不变 D. 没有规律 参考答案：B 解析：光敏电阻根据光照强度改变其电阻，光线越强电阻越小，反之越大。 5. 两节普通干电池并联后的电压为？ A. 1.5V B. 3V C. 6V D. 36V 参考答案：A 解析：并联电路各支路电压相同，输出电压不变，仍为 1.5V。 6. Arduino UNO 或 Nano 主控板，通过电位器旋转控制 LED 的亮度，程序运行下列表达正确的是? A. 电位器连接在 3 引脚，LED 灯连接在 A0 引脚。 B. 电位器从一端旋转至另外一端时，LED 灯的状态从最亮渐变到熄灭一次。 C. 电位器从一端旋转至另外一端时，LED 灯的状态从最亮渐变到熄灭四次。 D. 电位器从一端旋转至另外一端时，LED 灯的状态只有亮灭两种状态。 参考答案：C 解析：电位器输入数值范围为：0-1023，模拟输出数值为：0-255(0 为熄灭，255最亮)，从 256 开始相当于又从 0 开始到 255 变化，1023/255=4，所以选 C。 7. 下列模块中，属于逻辑运算符的是? A. B. C. D. 参考答案：C 解析：C 为逻辑与运算。A 在 C 语言里面是取地址符，Mixly 里面好像没有；B为条件运算模块；D 为运算块。 8. 下列电路图中LED1 和LED2 为5mm 红色LED 灯，下列表达正确的是? A. LED1 和LED1 均点亮 B. 仅LED1 点亮 C. 仅LED2 点亮 D. LED1 和LED2 均不亮 参考答案：C 解析：二级管具有单向导通性，只能从正极流向负极，选C。（小技巧，把LED灯符号看作一个箭头，指向的方向为允许电流通过的方向） 9. 电路原理图中...
