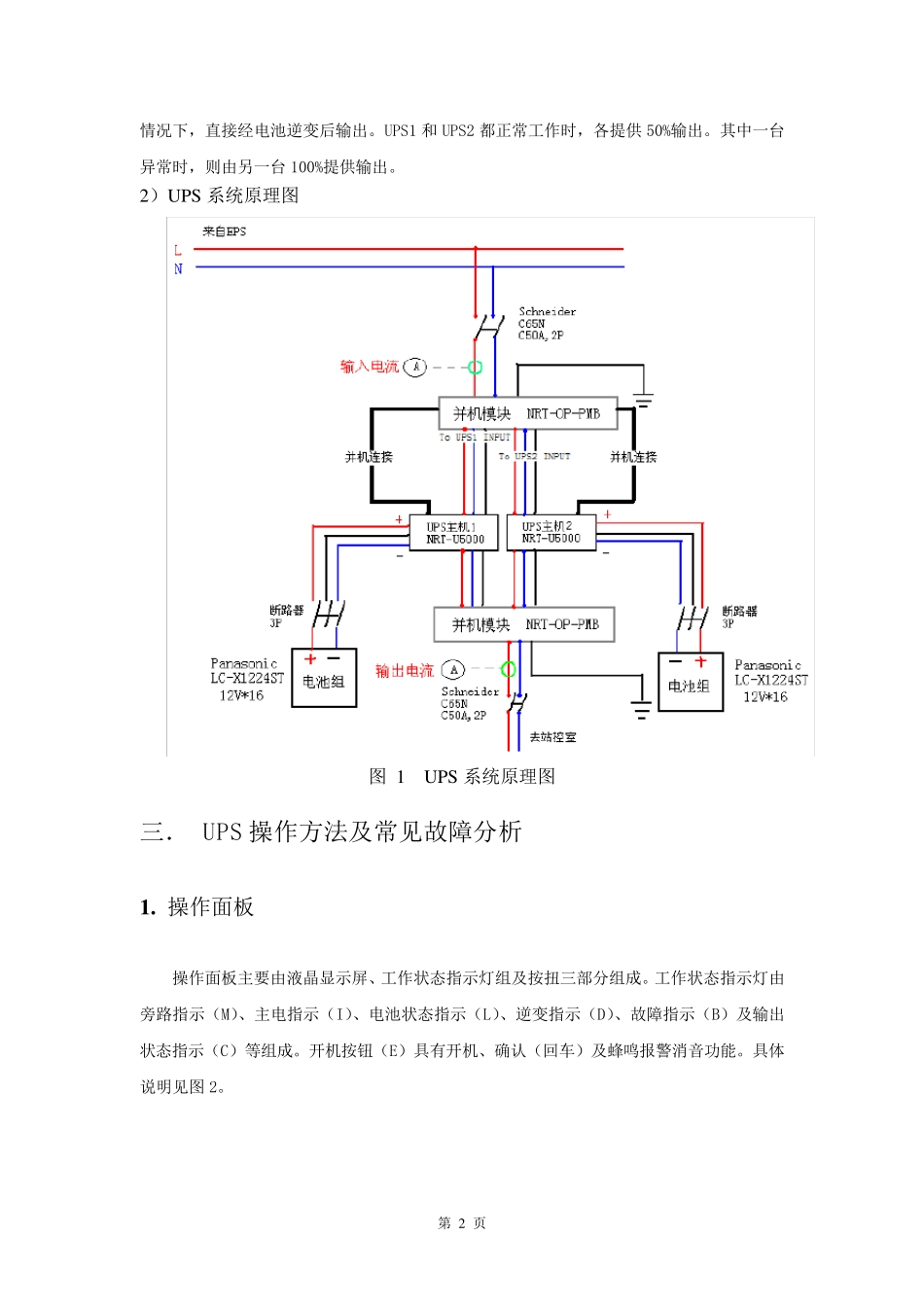

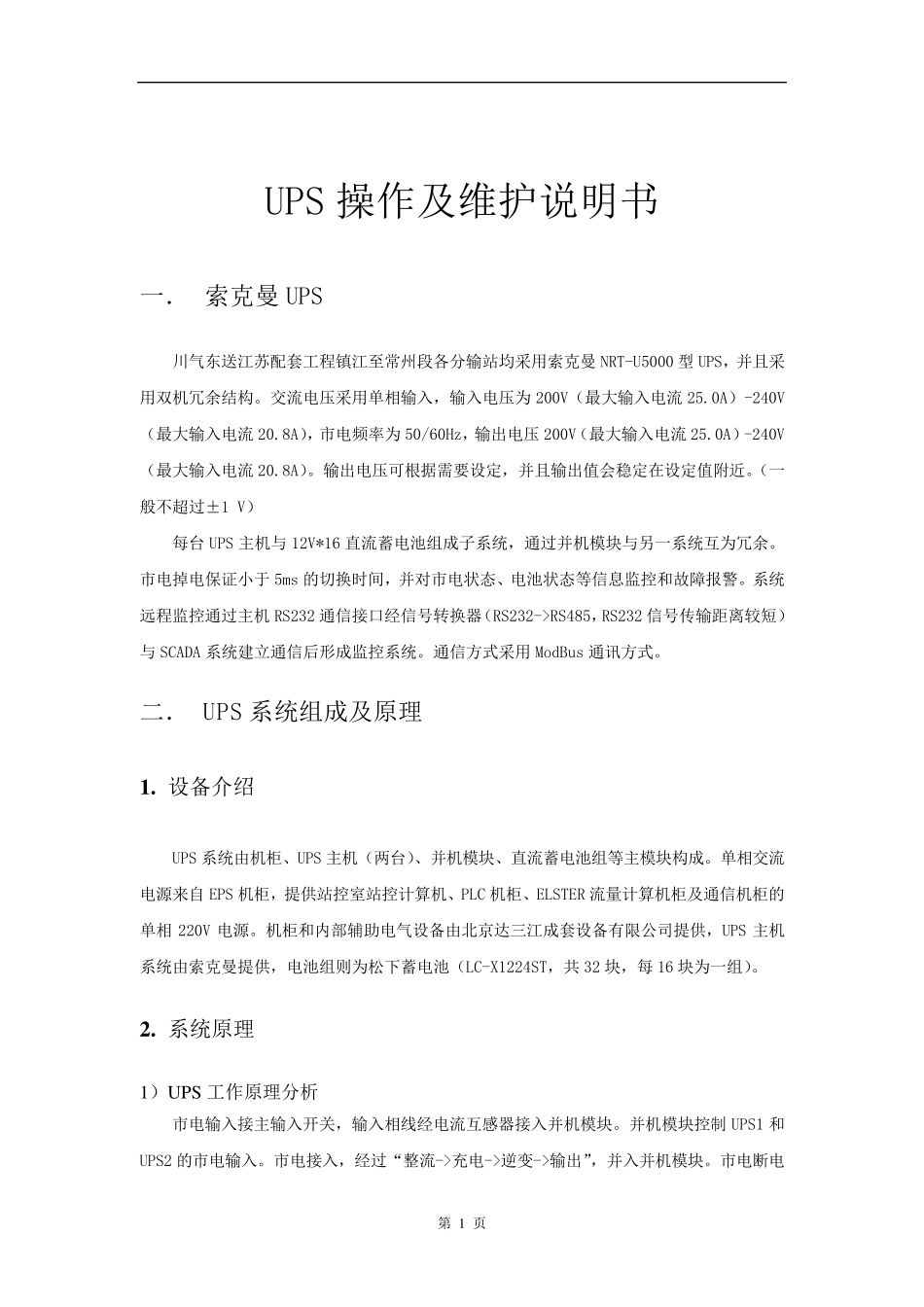

第 1 页 UPS 操作及维护说明书 一． 索克曼UPS 川气东送江苏配套工程镇江至常州段各分输站均采用索克曼NRT-U5000 型UPS，并且采用双机冗余结构。交流电压采用单相输入，输入电压为200V（最大输入电流25.0A）-240V（最大输入电流20.8A），市电频率为50/60Hz，输出电压200V（最大输入电流25.0A）-240V（最大输入电流20.8A）。输出电压可根据需要设定，并且输出值会稳定在设定值附近。（一般不超过±1 V） 每台 UPS 主机与 12V*16 直流蓄电池组成子系统，通过并机模块与另一系统互为冗余。市电掉电保证小于 5ms 的切换时间，并对市电状态、电池状态等信息监控和故障报警。系统远程监控通过主机RS232 通信接口经信号转换器（RS232->RS485，RS232 信号传输距离较短）与 SCADA 系统建立通信后形成监控系统。通信方式采用ModBus 通讯方式。 二． UPS 系统组成及原理 1 . 设备介绍 UPS 系统由机柜、UPS 主机（两台）、并机模块、直流蓄电池组等主模块构成。单相交流电源来自EPS 机柜，提供站控室站控计算机、PLC 机柜、ELSTER 流量计算机柜及通信机柜的单相220V 电源。机柜和内 部 辅 助 电气设备由北 京 达 三 江成套设备有 限 公 司 提供，UPS 主机系统由索克曼提供，电池组则 为松 下 蓄电池（LC-X1224ST，共 32 块，每 16 块为一组）。 2 . 系统原理 1）U PS 工作原理分析 市电输入接主输入开 关 ，输入相线 经电流互感 器接入并机模块。并机模块控制 UPS1 和UPS2 的市电输入。市电接入，经过“ 整 流->充 电->逆 变 ->输出”，并入并机模块。市电断 电 第 2 页 情况下，直接经电池逆变后输出。UPS1 和UPS2 都正常工作时，各提供50%输出。其中一台异常时，则由另一台100%提供输出。 2）U PS 系统原理图 图 1 U PS 系统原理图 三． UPS 操作方法及常见故障分析 1 . 操作面板 操作面板主要由液晶显示屏、工作状态指示灯组及按扭三部分组成。工作状态指示灯由旁路指示（M）、主电指示（I）、电池状态指示（L）、逆变指示（D）、故障指示（B）及输出状态指示（C）等组成。开机按钮（E）具有开机、确认（回车）及蜂鸣报警消音功能。具体说明见图2。 第 3 页 图 2 操作面板 第 4 页 图 3 U PS 背板机构图 注： U PS1 与U PS2 的D 形并机接口与并机模块相应接口连接，形成双机冗余。 JBU S 与MODBU S 的区别主要是 JBU S 只可...
