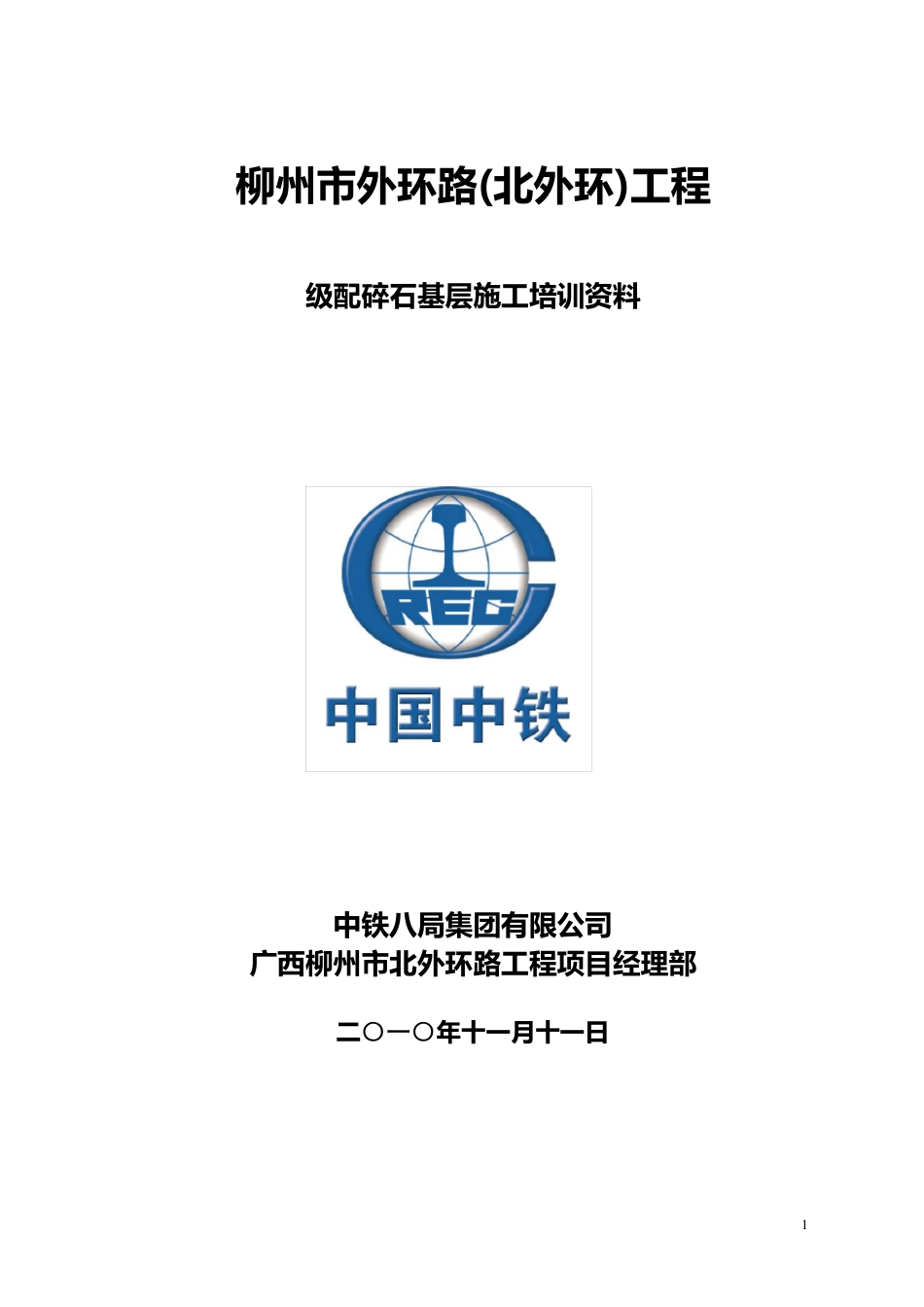

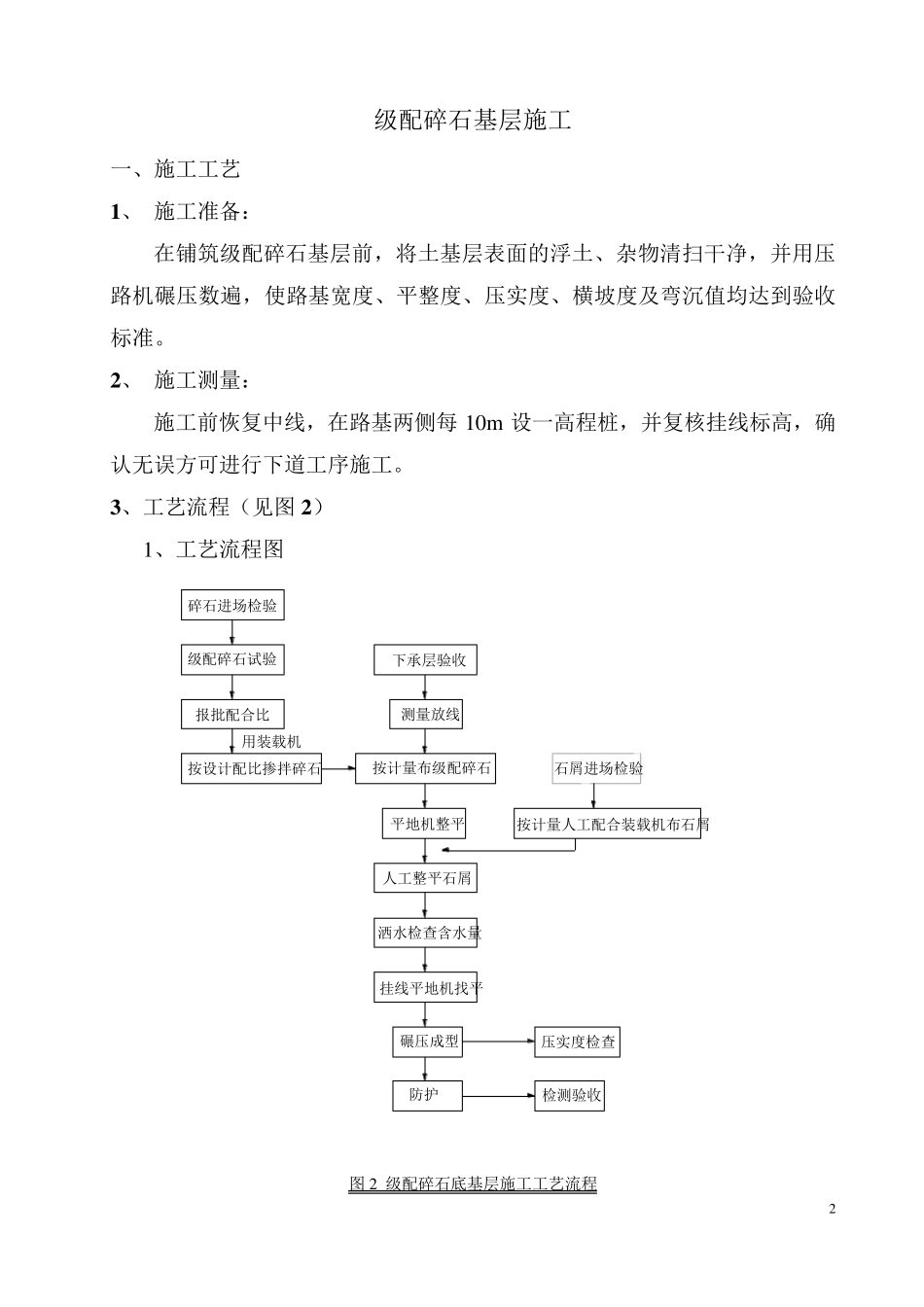

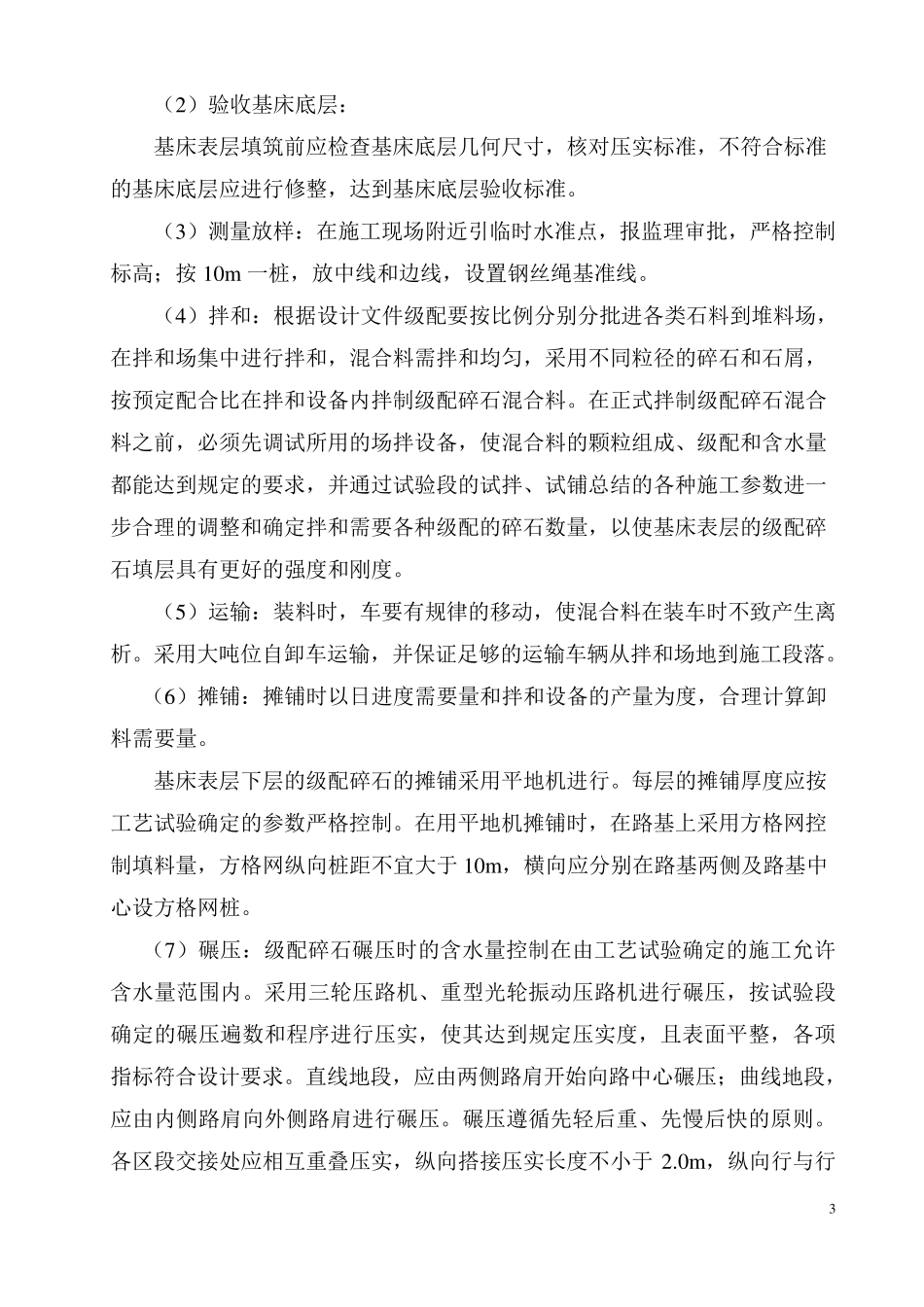

1 柳 州 市 外 环 路 (北 外 环 )工 程 级 配 碎 石 基 层 施 工 培 训 资 料 中 铁 八 局 集 团 有 限 公 司 广 西 柳 州 市 北 外 环 路 工 程 项 目 经 理 部 二 〇一〇年 十 一月十 一日 2 级配碎石基层施工 一、施工工艺 1 、 施工准备： 在铺筑级配碎石基层前，将土基层表面的浮土、杂物清扫干净，并用压路机碾压数遍，使路基宽度、平整度、压实度、横坡度及弯沉值均达到验收标准。 2 、 施工测量： 施工前恢复中线，在路基两侧每 10m 设一高程桩，并复核挂线标高，确认无误方可进行下道工序施工。 3 、工艺流程（见图 2 ） 1、工艺流程图 碎石进场检验级配碎石试验 报批配合比按设计配比掺拌碎石 下承层验收 测量放线按计量布级配碎石平地机整平石屑进场检验按计量人工配合装载机布石屑人工整平石屑洒水检查含水量挂线平地机找平碾压成型防护压实度检查检测验收用装载机 图 2 级配碎石底基层施工工艺流程 3 （2）验收基床底层： 基床表层填筑前应检查基床底层几何尺寸，核对压实标准，不符合标准的基床底层应进行修整，达到基床底层验收标准。 （3）测量放样：在施工现场附近引临时水准点，报监理审批，严格控制标高；按10m 一桩，放中线和边线，设置钢丝绳基准线。 （4）拌和：根据设计文件级配要按比例分别分批进各类石料到堆料场，在拌和场集中进行拌和，混合料需拌和均匀，采用不同粒径的碎石和石屑，按预定配合比在拌和设备内拌制级配碎石混合料。在正式拌制级配碎石混合料之前，必须先调试所用的场拌设备，使混合料的颗粒组成、级配和含水量都能达到规定的要求，并通过试验段的试拌、试铺总结的各种施工参数进一步合理的调整和确定拌和需要各种级配的碎石数量，以使基床表层的级配碎石填层具有更好的强度和刚度。 （5）运输：装料时，车要有规律的移动，使混合料在装车时不致产生离析。采用大吨位自卸车运输，并保证足够的运输车辆从拌和场地到施工段落。 （6）摊铺：摊铺时以日进度需要量和拌和设备的产量为度，合理计算卸料需要量。 基床表层下层的级配碎石的摊铺采用平地机进行。每层的摊铺厚度应按工艺试验确定的参数严格控制。在用平地机摊铺时，在路基上采用方格网控制填料量，方格网纵向桩距不宜大于 10m ，横向应分别在路基两侧及路基中心设方格网桩。 （7）碾压：级配碎石碾压时的含水量控制在由工艺试验确定的施工允许含水量...
