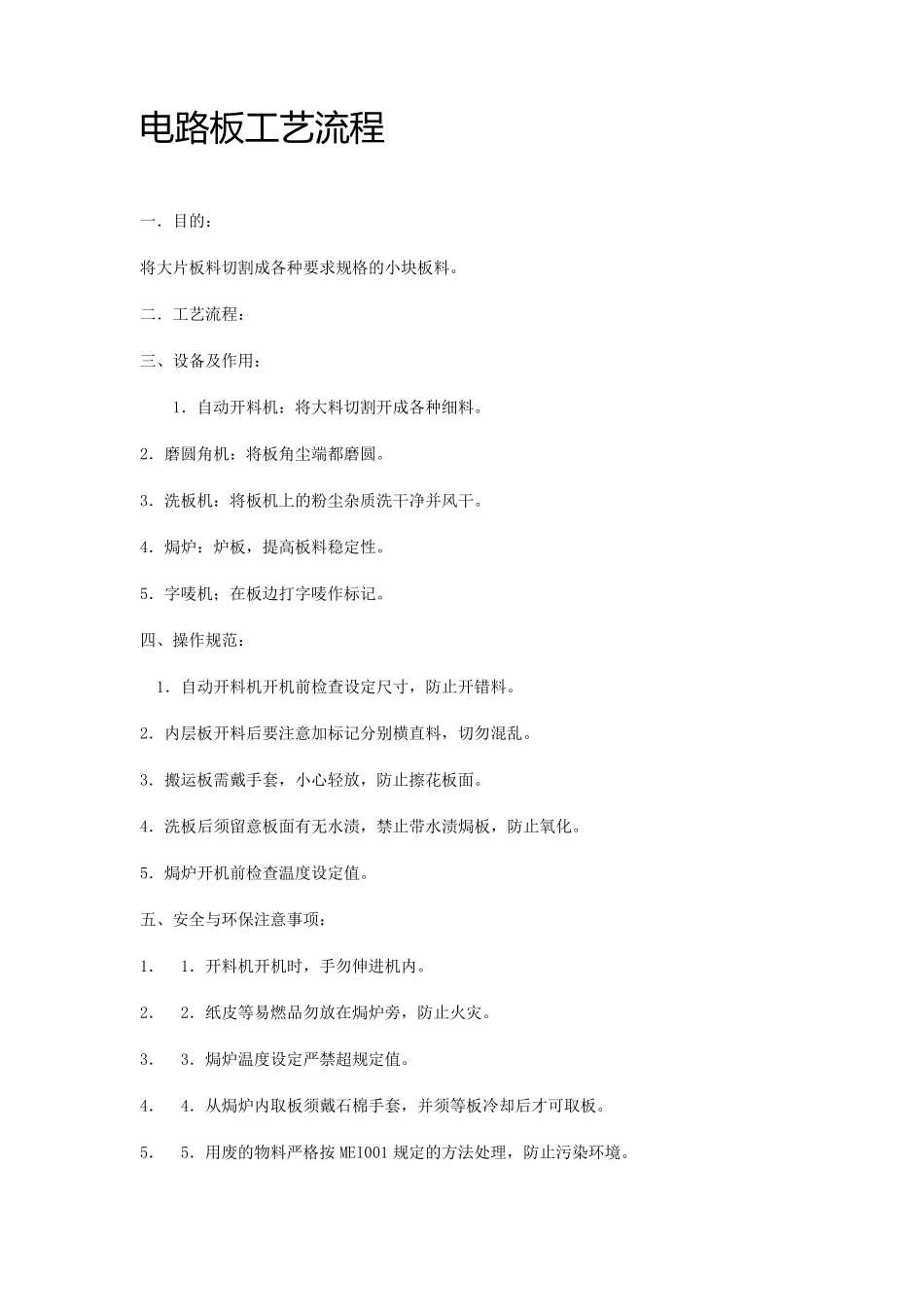

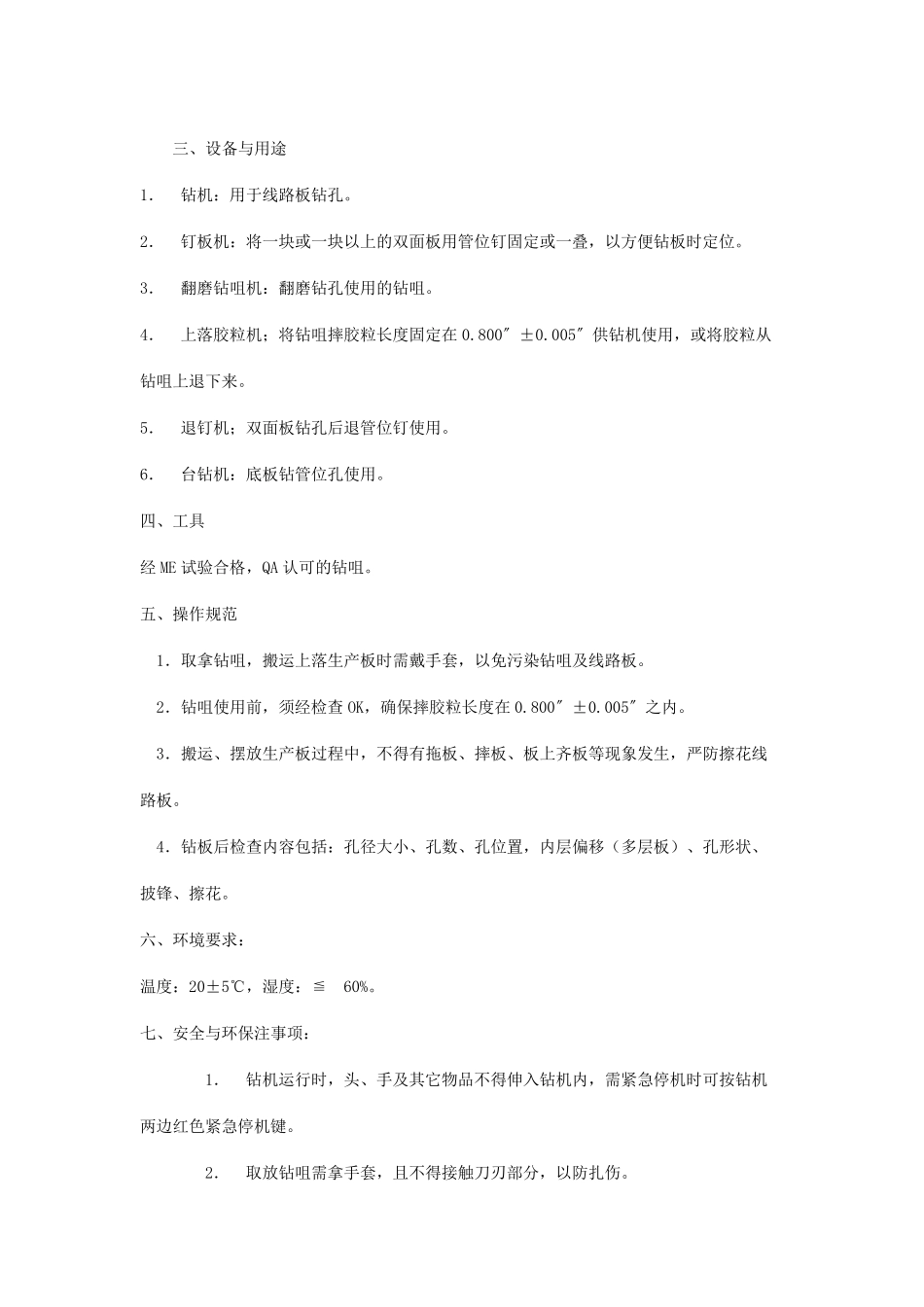

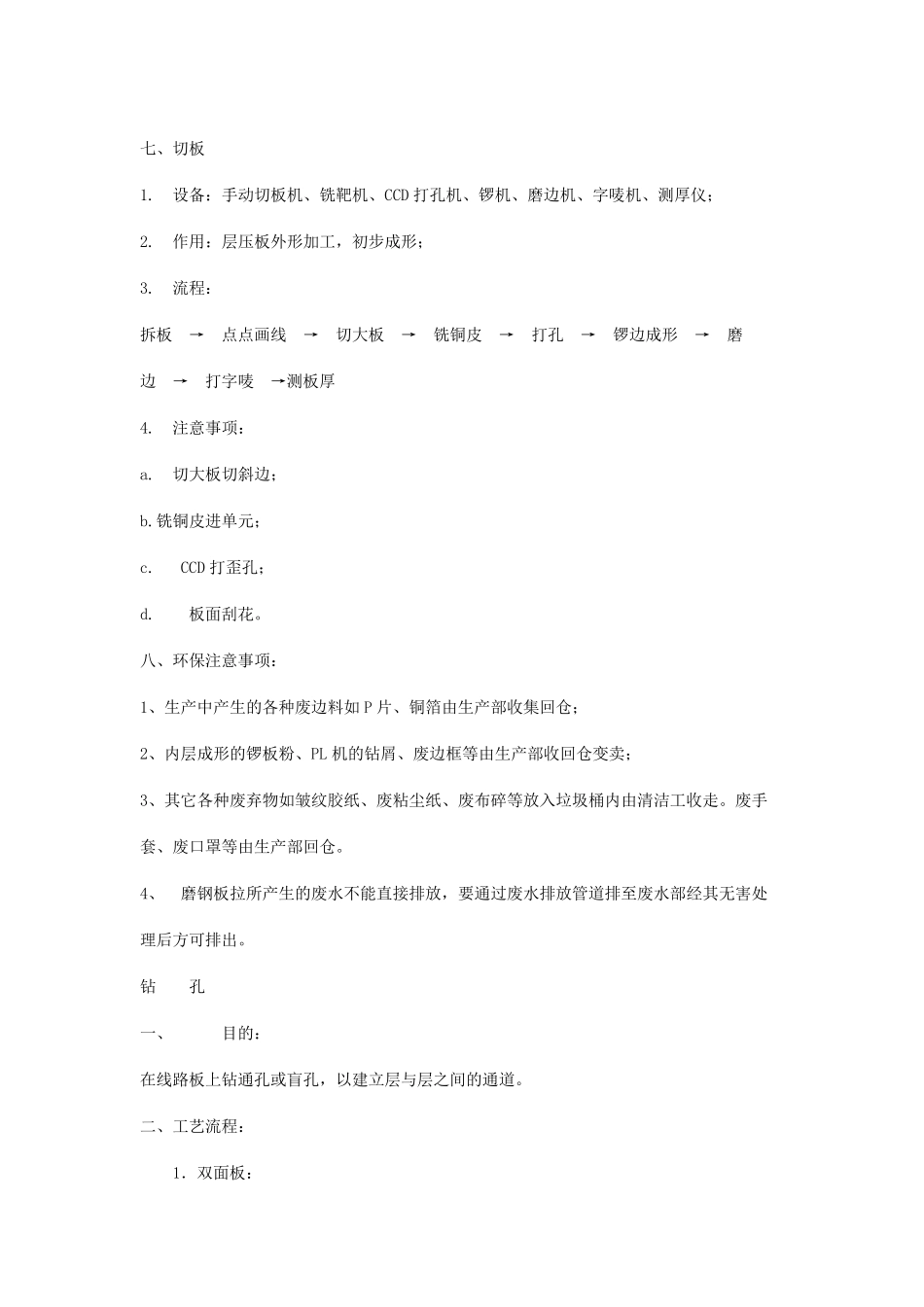

电 路 板 工艺流程 一．目的： 将大片板料切割成各种要求规格的小块板料。 二．工艺流程： 三、设备及作用： 1．自动开料机：将大料切割开成各种细料。 2．磨圆角机：将板角尘端都磨圆。 3．洗板机：将板机上的粉尘杂质洗干净并风干。 4．焗炉：炉板，提高板料稳定性。 5．字唛机；在板边打字唛作标记。 四、操作规范： 1．自动开料机开机前检查设定尺寸，防止开错料。 2．内层板开料后要注意加标记分别横直料，切勿混乱。 3．搬运板需戴手套，小心轻放，防止擦花板面。 4．洗板后须留意板面有无水渍，禁止带水渍焗板，防止氧化。 5．焗炉开机前检查温度设定值。 五、安全与环保注意事项： 1． 1．开料机开机时，手勿伸进机内。 2． 2．纸皮等易燃品勿放在焗炉旁，防止火灾。 3． 3．焗炉温度设定严禁超规定值。 4． 4．从焗炉内取板须戴石棉手套，并须等板冷却后才可取板。 5． 5．用废的物料严格按 MEI001 规定的方法处理，防止污染环境。 七、切板 1. 设备：手动切板机、铣靶机、CCD 打孔机、锣机、磨边机、字唛机、测厚仪； 2. 作用：层压板外形加工，初步成形； 3. 流程： 拆板 → 点点画线 → 切大板 → 铣铜皮 → 打孔 → 锣边成形 → 磨边 → 打字唛 →测板厚 4. 注意事项： a. 切大板切斜边； b.铣铜皮进单元； c. CCD 打歪孔； d. 板面刮花。 八、环保注意事项： 1、生产中产生的各种废边料如 P 片、铜箔由生产部收集回仓； 2、内层成形的锣板粉、PL 机的钻屑、废边框等由生产部收回仓变卖； 3、其它各种废弃物如皱纹胶纸、废粘尘纸、废布碎等放入垃圾桶内由清洁工收走。废手套、废口罩等由生产部回仓。 4、 磨钢板拉所产生的废水不能直接排放，要通过废水排放管道排至废水部经其无害处理后方可排出。 钻 孔 一、 目的： 在线路板上钻通孔或盲孔，以建立层与层之间的通道。 二、工艺流程： 1．双面板： 三、设备与用途 1． 钻机：用于线路板钻孔。 2． 钉板机：将一块或一块以上的双面板用管位钉固定或一叠，以方便钻板时定位。 3． 翻磨钻咀机：翻磨钻孔使用的钻咀。 4． 上落胶粒机；将钻咀摔胶粒长度固定在0.800〞±0.005〞供钻机使用，或将胶粒从钻咀上退下来。 5． 退钉机；双面板钻孔后退管位钉使用。 6． 台钻机：底板钻管位孔使用。 四、工具 经 ME 试验合格，QA 认可的钻咀。 五、操作规范 1．取拿钻咀，搬运上落生产板...
