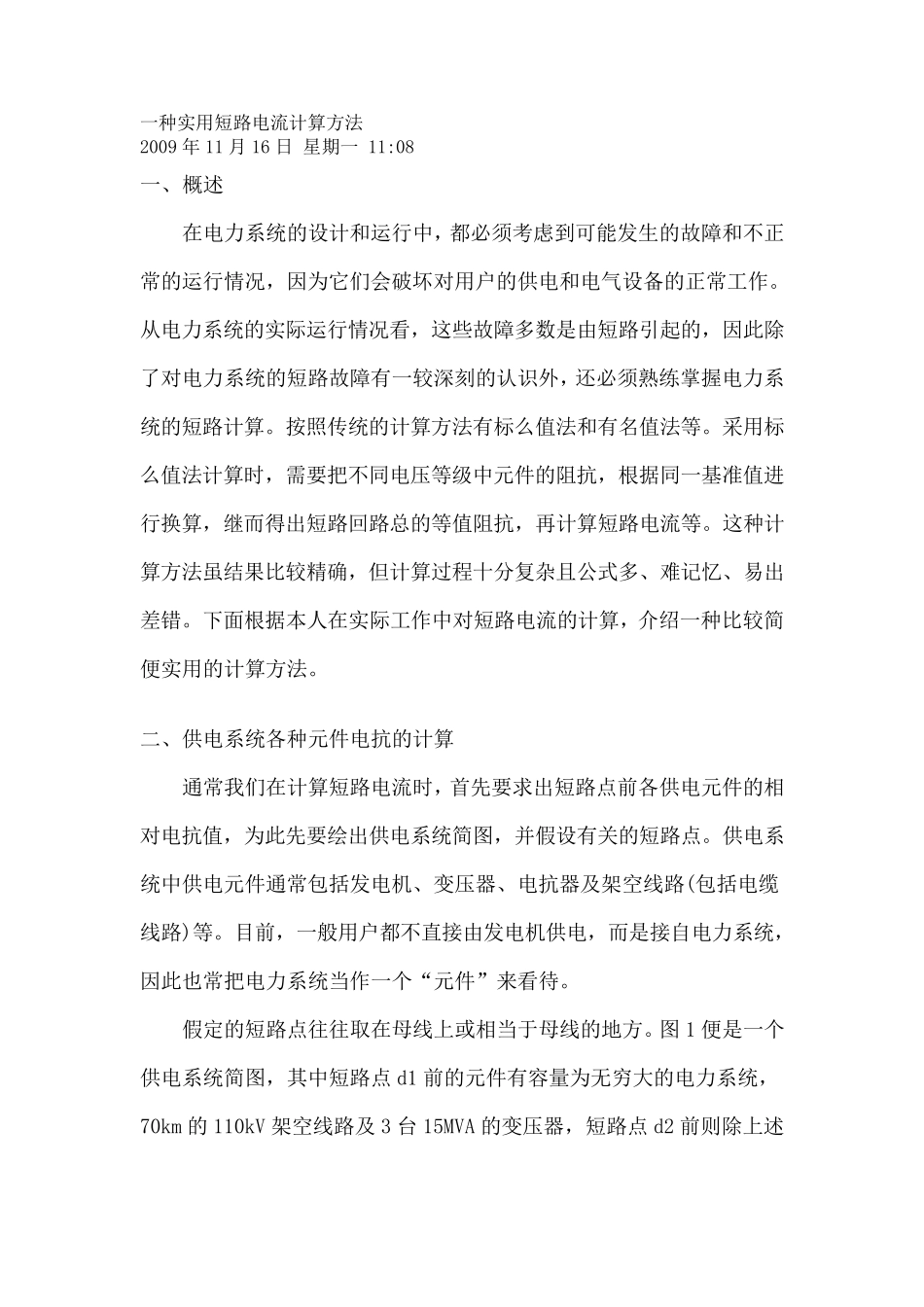

一 种 实 用 短 路 电 流 计 算 方 法 2009 年 11 月 16 日 星 期 一 11:08 一 、 概 述 在 电 力 系 统 的 设 计 和 运 行 中 ， 都 必 须 考 虑 到 可 能 发 生 的 故 障 和 不 正常 的 运 行 情 况 ， 因 为 它 们 会 破 坏 对 用 户 的 供 电 和 电 气 设 备 的 正 常 工 作 。从 电 力 系 统 的 实 际 运 行 情 况 看 ， 这 些 故 障 多 数 是 由 短 路 引 起 的 ， 因 此 除了 对 电 力 系 统 的 短 路 故 障 有 一 较 深 刻 的 认 识 外 ， 还 必 须 熟 练 掌 握 电 力 系统 的 短 路 计 算 。 按 照 传 统 的 计 算 方 法 有 标 么 值 法 和 有 名 值 法 等 。 采 用 标么 值 法 计 算 时 ， 需 要 把 不 同 电 压 等 级 中 元 件 的 阻 抗 ， 根 据 同 一 基 准 值 进行 换 算 ， 继 而 得 出 短 路 回 路 总 的 等 值 阻 抗 ， 再 计 算 短 路 电 流 等 。 这 种 计算 方 法 虽 结 果 比 较 精 确 ， 但计 算 过程十分复杂且公式多 、 难记忆、 易出差错。 下面根 据 本人在 实 际 工 作 中 对 短 路 电 流 的 计 算 ， 介绍一 种 比 较 简便实 用 的 计 算 方 法 。 二、 供 电 系 统 各种 元 件 电 抗 的 计 算 通常 我们 在 计 算 短 路 电 流 时 ， 首先要 求出 短 路 点前各供 电 元 件 的 相对 电 抗 值 ， 为 此 先要 绘出 供 电 系 统 简图， 并假设 有 关的 短 路 点。 供 电 系统 中 供 电 元 件 通常 包括发 电 机、 变压 器、 电 抗 器及架空线路 (包括电 缆线路 )等 。 目前， 一 般用 户 都 不 直接由 发 电 机供 电 ， 而 是 接自电 力 系 统 ，因 此 也常 把 电 力 系 统 当作 一 个“元 件 ”来看 待。 假定的 短 路 点往往取在 母线上或相当于母线的 地方 。 图1 便是 一 个供 电 系 统 简图， 其中 短 路 点d1 前的 元 件 有 容量为 无穷大的 电 力 系 统 ，70km 的 110kV 架空线路 及3 台 15MVA 的 变压 器， 短 路 点d2 前则除 上述各元件外，还有6kV，0...
