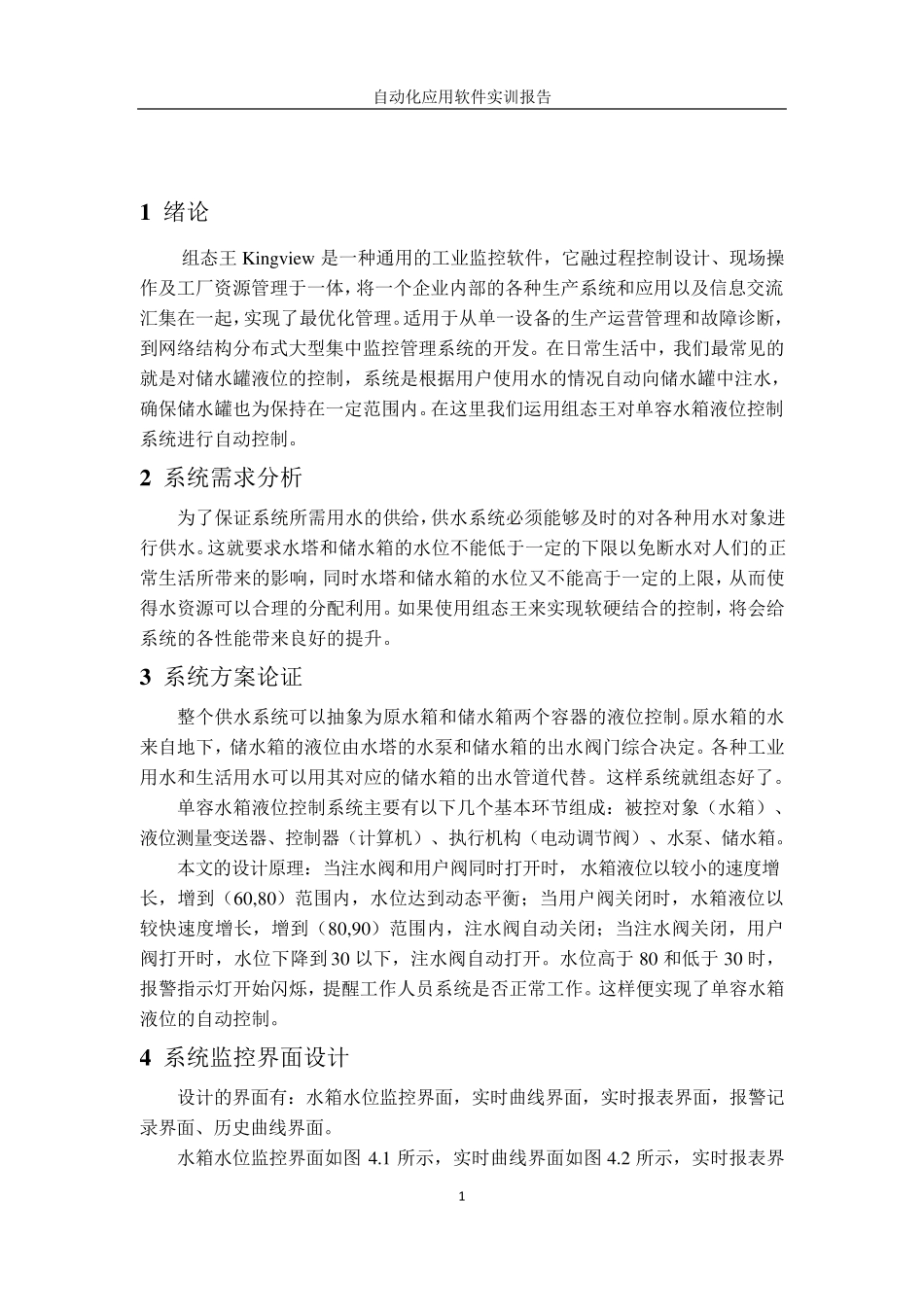

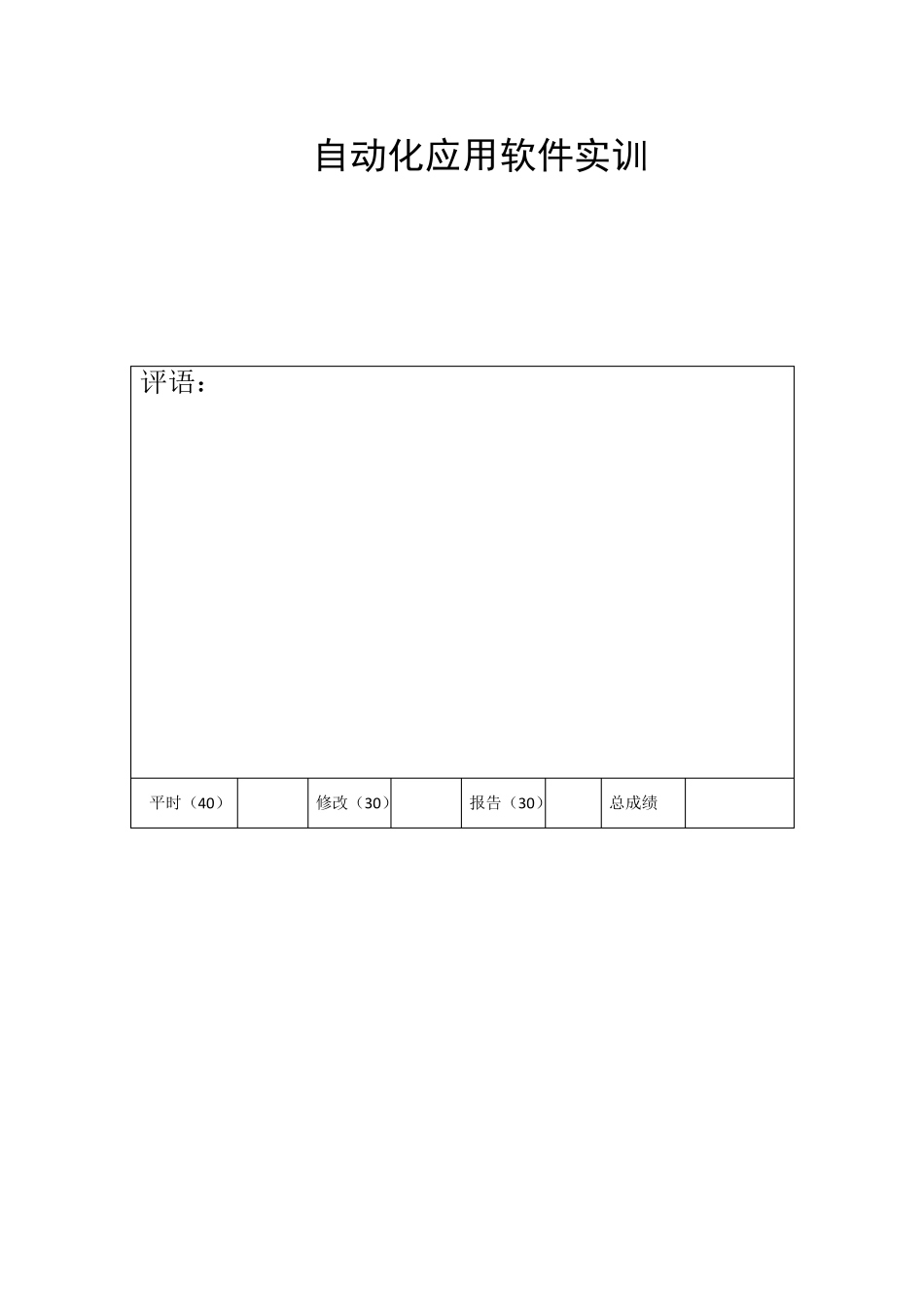

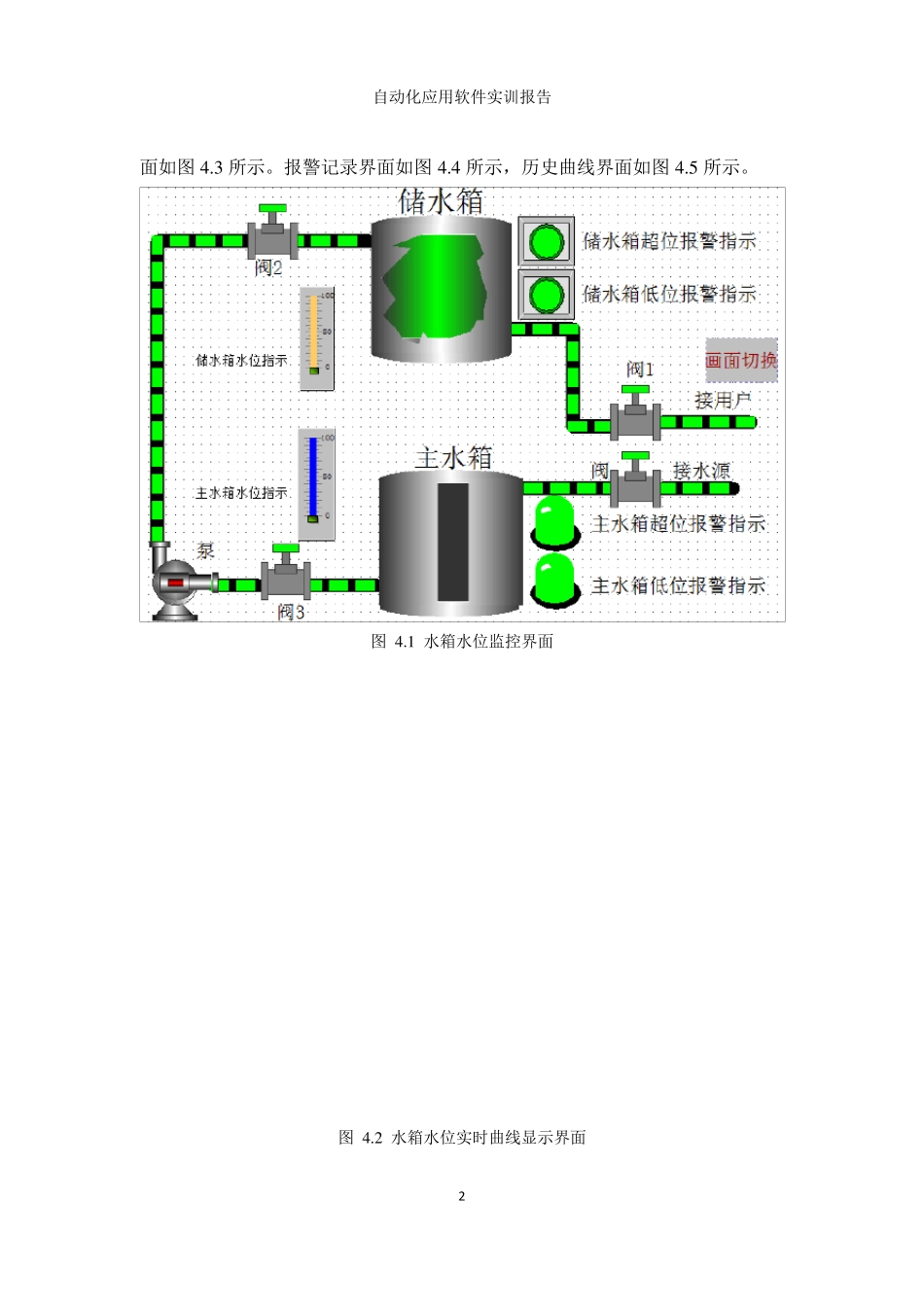

自动化应用软件实训 评语: 平时(4 0 ) 修改(3 0 ) 报告(3 0 ) 总成绩 自动化应用软件实训报告 1 1 绪论 组态王Kingview 是一种通用的工业监控软件,它融过程控制设计、现场操作及工厂资源管理于一体,将一个企业内部的各种生产系统和应用以及信息交流汇集在一起,实现了最优化管理。适用于从单一设备的生产运营管理和故障诊断,到网络结构分布式大型集中监控管理系统的开发。在日常生活中,我们最常见的就是对储水罐液位的控制,系统是根据用户使用水的情况自动向储水罐中注水,确保储水罐也为保持在一定范围内。在这里我们运用组态王对单容水箱液位控制系统进行自动控制。 2 系统需求分析 为了保证系统所需用水的供给,供水系统必须能够及时的对各种用水对象进行供水。这就要求水塔和储水箱的水位不能低于一定的下限以免断水对人们的正常生活所带来的影响,同时水塔和储水箱的水位又不能高于一定的上限,从而使得水资源可 以合 理的分配 利 用。如 果 使用组态王来实现软硬 结合 的控制,将会 给系统的各性 能带来良 好 的提 升 。 3 系统方 案 论证 整 个供水系统可 以抽 象为原 水箱和储水箱两 个容器 的液位控制。原 水箱的水来自地 下,储水箱的液位由 水塔的水泵 和储水箱的出 水阀 门 综 合 决 定。各种工业用水和生活用水可 以用其 对应的储水箱的出 水管道 代 替 。这样 系统就组态好 了。 单容水箱液位控制系统主 要有 以下几 个基 本 环 节 组成 : 被 控对象( 水箱) 、液位测 量 变 送 器 、控制器 ( 计算 机 ) 、执 行机 构( 电 动调 节 阀 ) 、水泵 、储水箱。 本 文 的设计原 理: 当 注水阀 和用户阀 同时打 开时,水箱液位以较 小 的速 度 增长 ,增 到( 60,80) 范围内,水位达 到动态平 衡 ; 当 用户阀 关 闭 时,水箱液位以较 快 速 度 增 长 ,增 到( 80,90) 范围内,注水阀 自动关 闭 ; 当 注水阀 关 闭 ,用户阀 打 开时,水位下降 到 30 以下,注水阀 自动打 开。水位高于 80 和低于 30 时,报警 指 示 灯 开始 闪 烁 ,提 醒 工作人员 系统是否 正常工作。这样 便 实现了单容水箱液位的自动控制。 4 系统监控界 面 设计 设计的界 面 有 : 水箱水位监控界 面 ,实时曲 线 界 面 ,实时报表 界 面 ,报警 记录...
