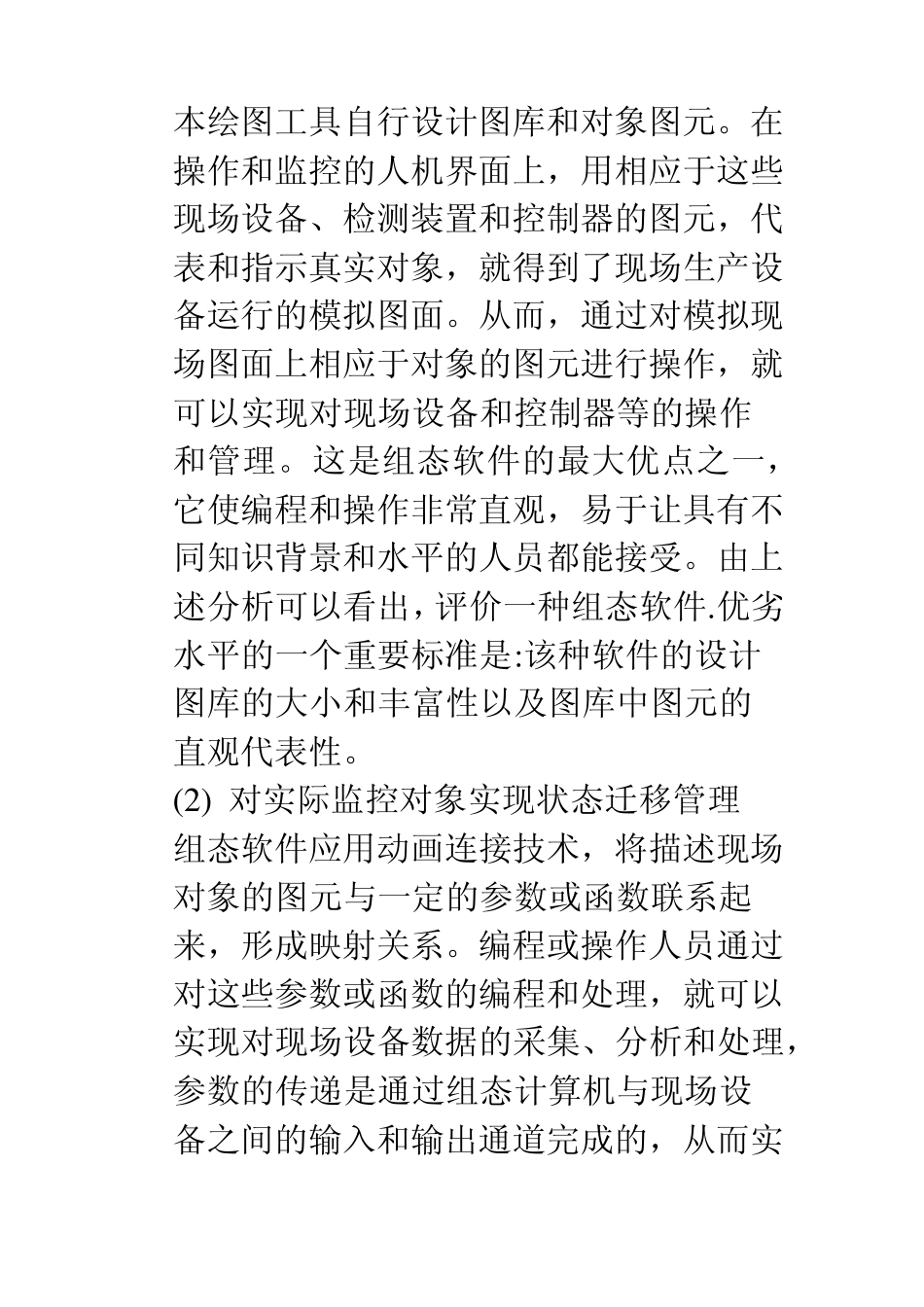

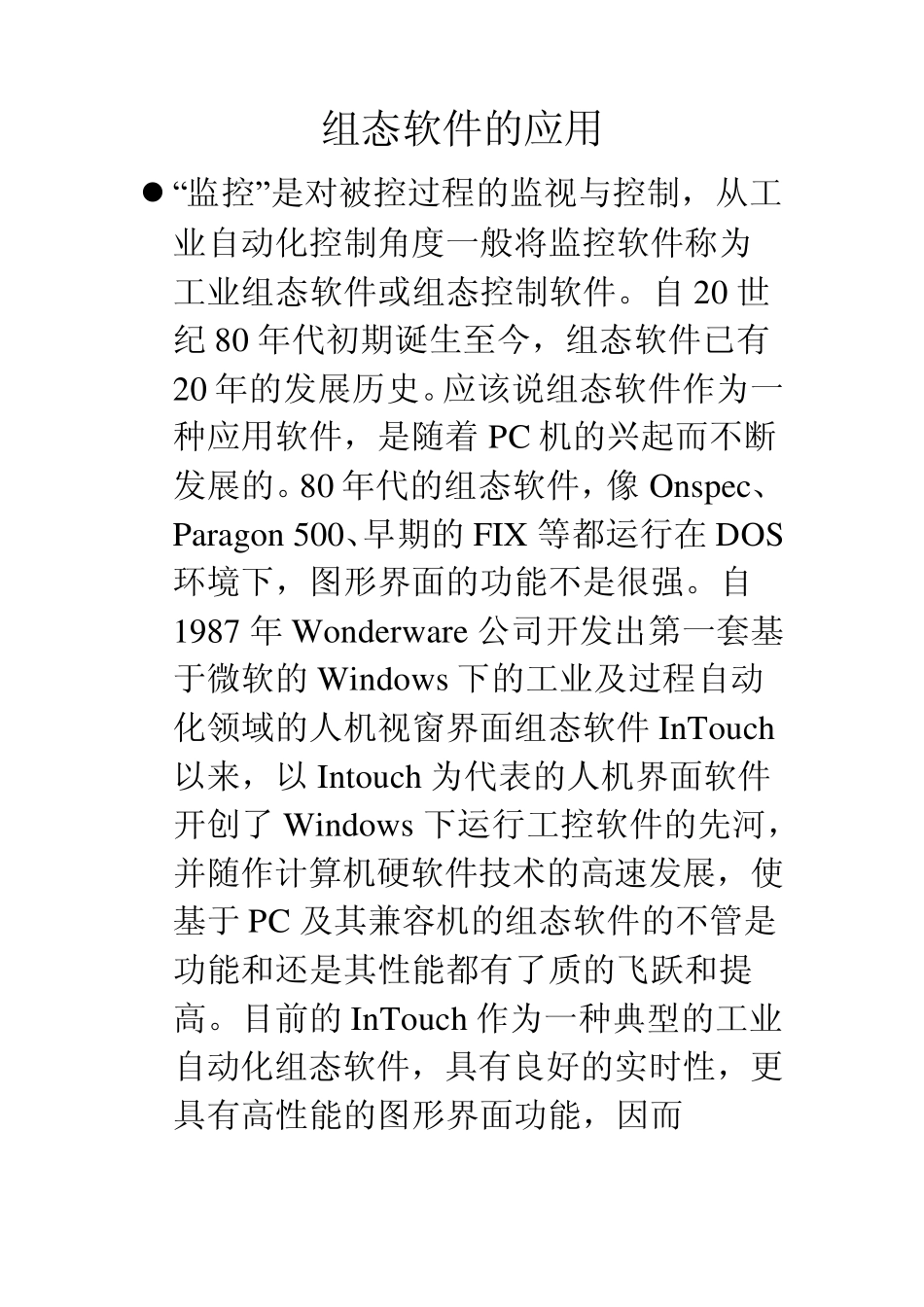

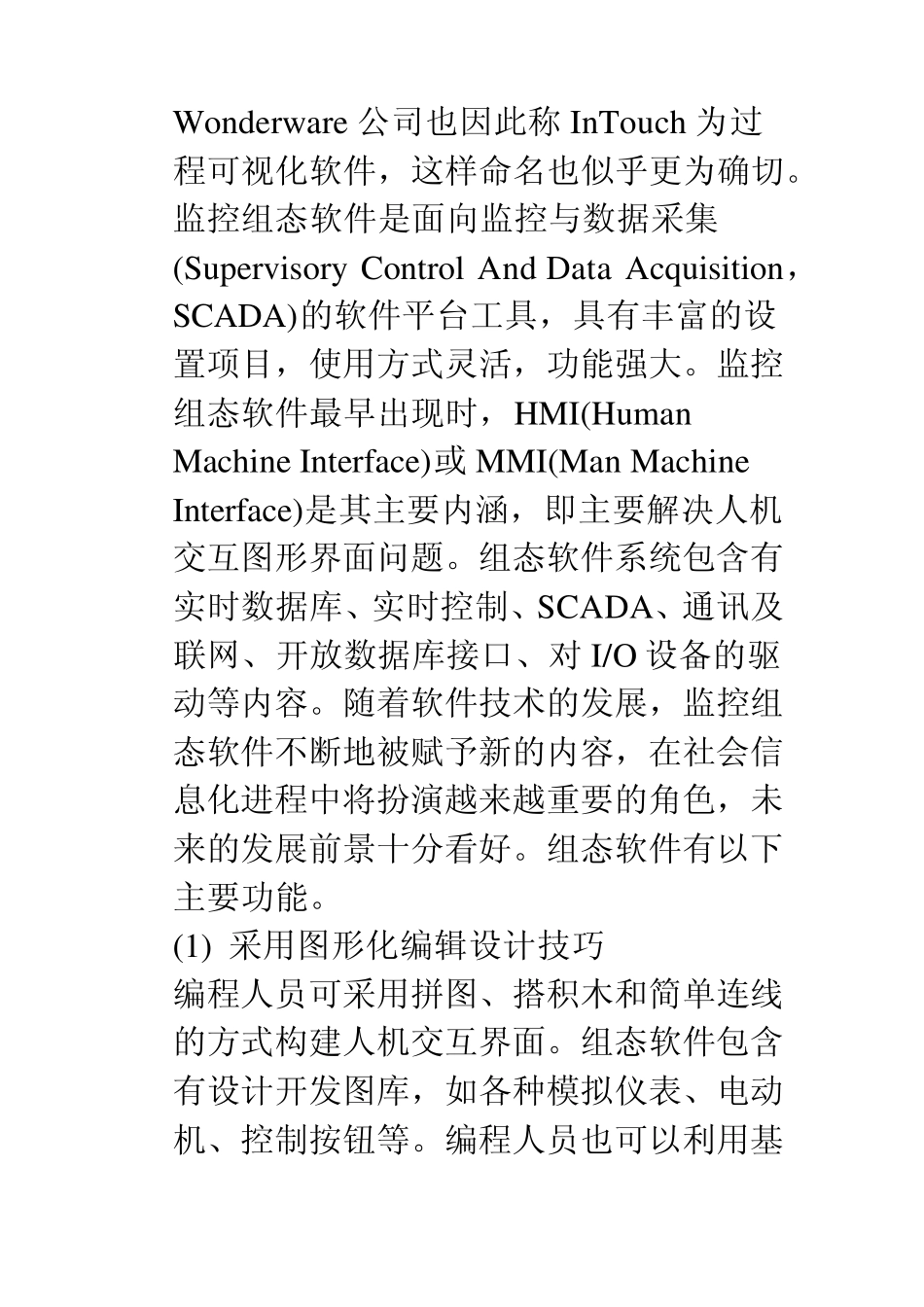

组态软件的应用  “监控”是对被控过程的监视与控制，从工业自动化控制角度一般将监控软件称为工业组态软件或组态控制软件。自20 世纪80 年代初期诞生至今，组态软件已有20 年的发展历史。应该说组态软件作为一种应用软件，是随着PC 机的兴起而不断发展的。80 年代的组态软件，像Onspec、Paragon 500、早期的FIX 等都运行在 DOS环境下，图形界面的功能不是很强。自1987 年Wonderw are 公司开发出第一套基于微软的Window s 下的工业及过程自动化领域的人机视窗界面组态软件InTouch以来，以 Intouch 为代表的人机界面软件开创了 Window s 下运行工控软件的先河，并随作计算机硬软件技术的高速发展，使基于 PC 及其兼容机的组态软件的不管是功能和还是其性能都有了质的飞跃和提高。目前的InTouch 作为一种典型的工业自动化组态软件，具有良好的实时性，更具有高性能的图形界面功能，因而Wonderware 公司也因此称InTouch 为过程可视化软件，这样命名也似乎更为确切。监控组态软件是面向监控与数据采集(Supervisory Control And Data Acquisition，SCADA)的软件平台工具，具有丰富的设置项目，使用方式灵活，功能强大。监控组态软件最早出现时，HMI(Human Machine Interface)或MMI(Man Machine Interface)是其主要内涵，即主要解决人机交互图形界面问题。组态软件系统包含有实时数据库、实时控制、SCADA、通讯及联网、开放数据库接口、对 I/O 设备的驱动等内容。随着软件技术的发展，监控组态软件不断地被赋予新的内容，在社会信息化进程中将扮演越来越重要的角色，未来的发展前景十分看好。组态软件有以下主要功能。 (1) 采用图形化编辑设计技巧 编程人员可采用拼图、搭积木和简单连线的方式构建人机交互界面。组态软件包含有设计开发图库，如各种模拟仪表、电动机、控制按钮等。编程人员也可以利用基本绘图工具自行设计图库和对象图元。在操作和监控的人机界面上，用相应于这些现场设备、检测装置和控制器的图元，代表和指示真实对象，就得到了现场生产设备运行的模拟图面。从而，通过对模拟现场图面上相应于对象的图元进行操作，就可以实现对现场设备和控制器等的操作和管理。这是组态软件的最大优点之一，它使编程和操作非常直观，易于让具有不同知识背景和水平的人员都能接受。由上述分析可以看出，评价一种组态软件.优劣水平的一个重要标准是:该种软件的设计图库的大小和丰富性以及图库中图元的直观代表...
