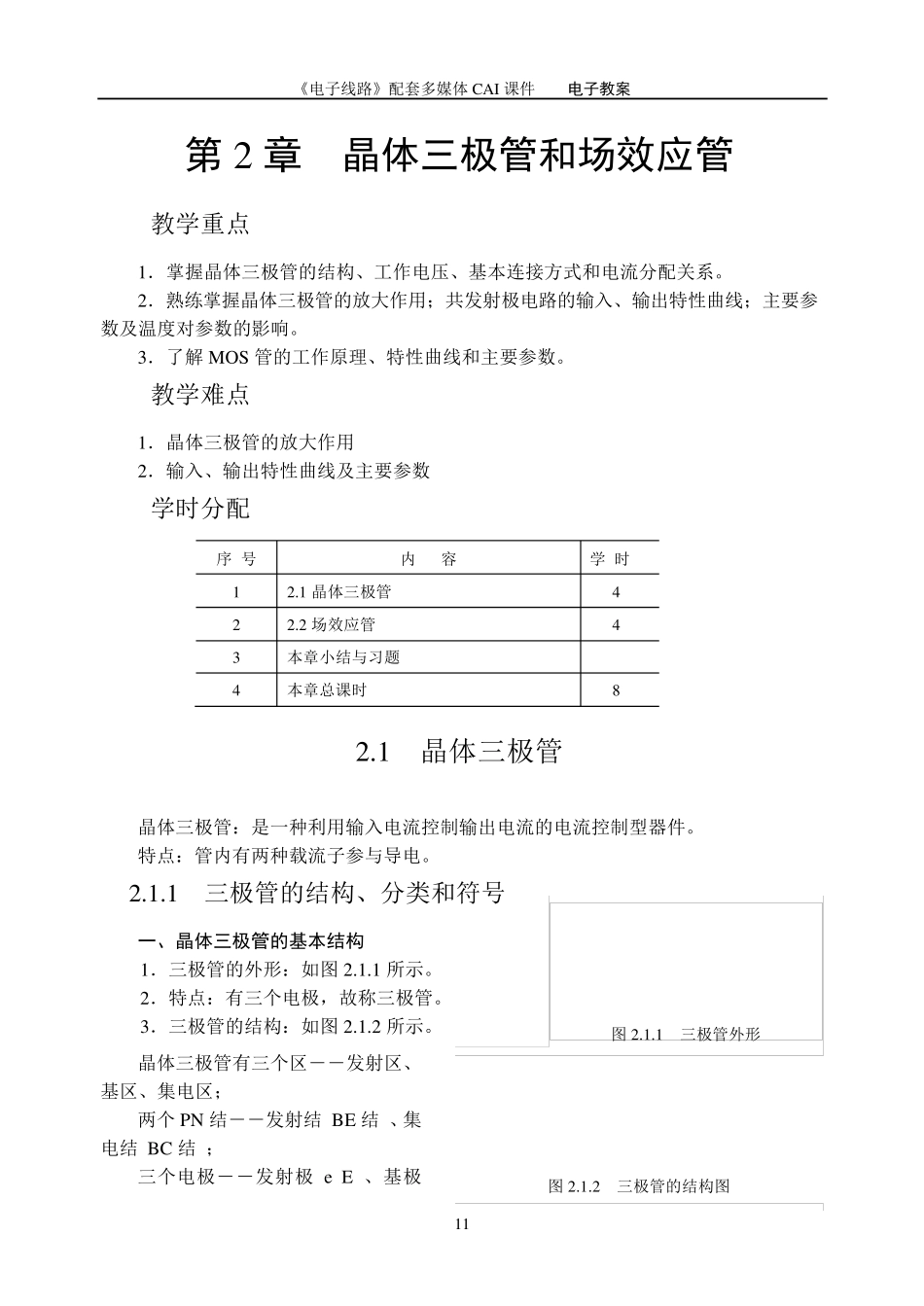

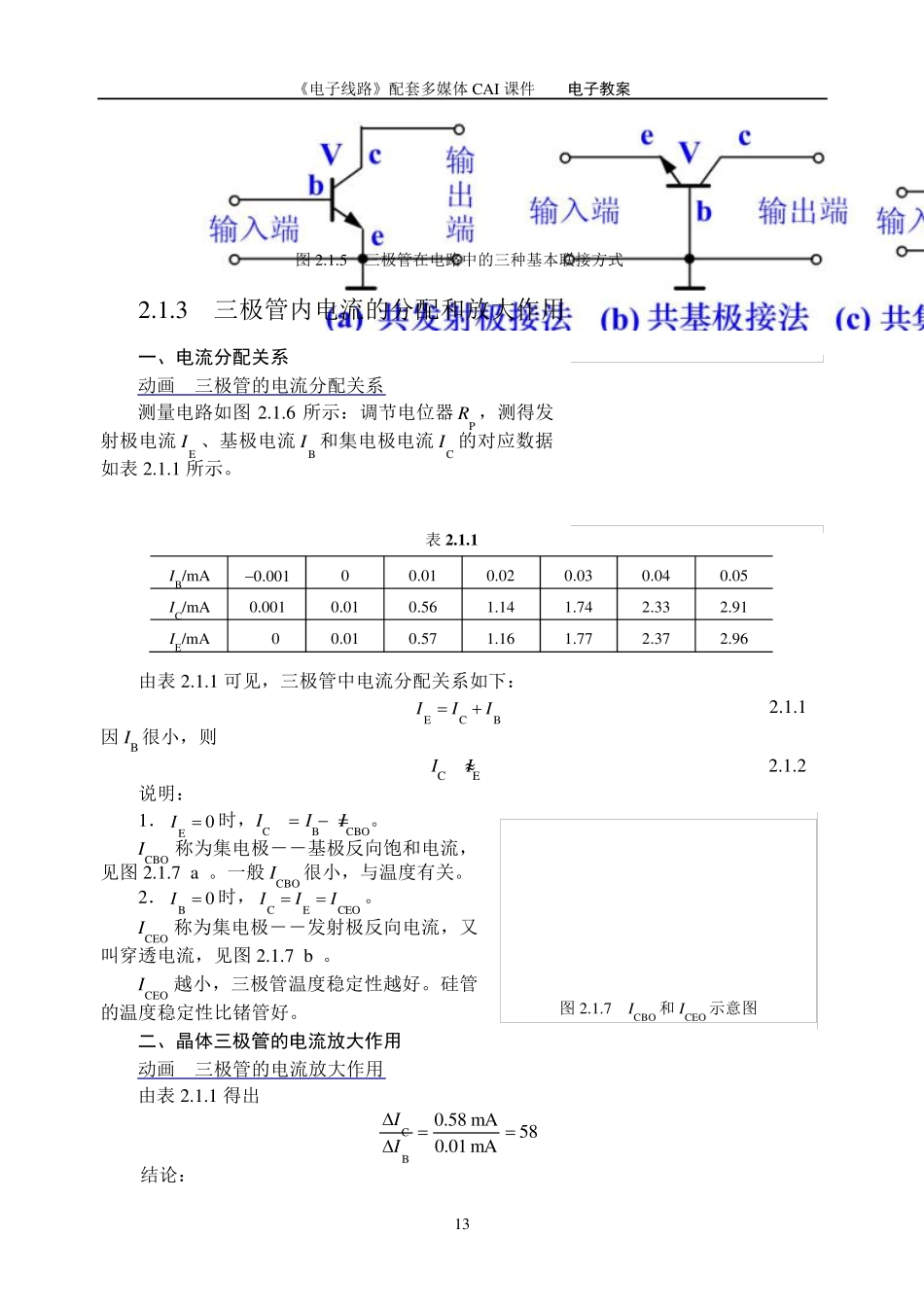

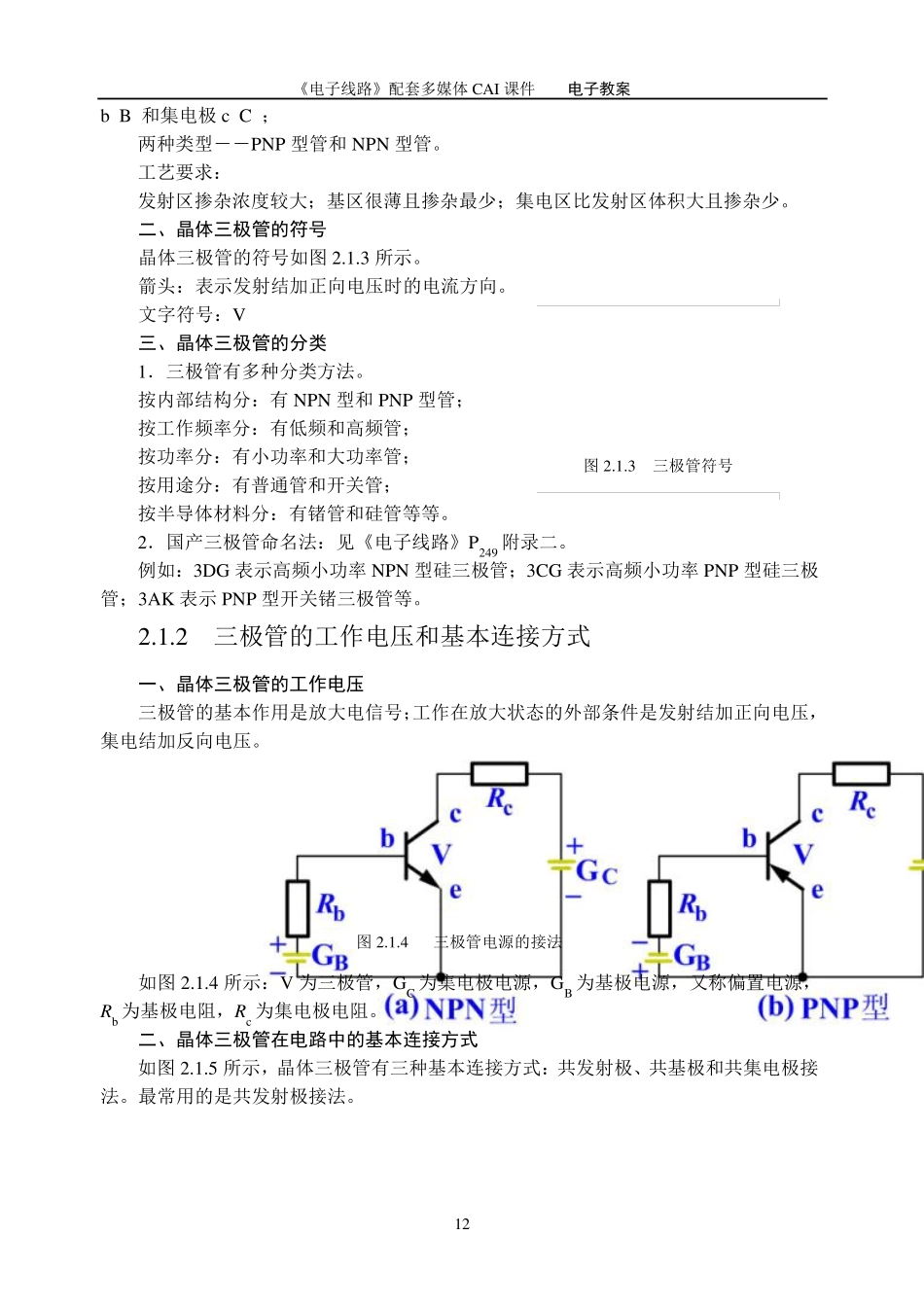

《电子线路》配套多媒体CAI 课件 电子教案 11 第2 章 晶体三极管和场效应管 教学重点 1．掌握晶体三极管的结构、工作电压、基本连接方式和电流分配关系。 2．熟练掌握晶体三极管的放大作用；共发射极电路的输入、输出特性曲线；主要参数及温度对参数的影响。 3．了解MOS 管的工作原理、特性曲线和主要参数。 教学难点 1．晶体三极管的放大作用 2．输入、输出特性曲线及主要参数 学时分配 序 号 内 容 学 时 1 2.1 晶体三极管 4 2 2.2 场效应管 4 3 本章小结与习题 4 本章总课时 8 2.1 晶体三极管 晶体三极管：是一种利用输入电流控制输出电流的电流控制型器件。 特点：管内有两种载流子参与导电。 2.1.1 三极管的结构、分类和符号 一、晶体三极管的基本结构 1．三极管的外形：如图2.1.1 所示。 2．特点：有三个电极，故称三极管。 3．三极管的结构：如图2.1.2 所示。 晶体三极管有三个区――发射区、基区、集电区； 两个PN 结――发射结(BE 结)、集电结(BC 结)； 三个电极――发射极e(E)、基极 图2.1.2 三极管的结构图 图2.1.1 三极管外形 《电子线路》配套多媒体CAI 课件 电子教案 12 b(B)和集电极c(C)； 两种类型――PNP 型管和NPN 型管。 工艺要求： 发射区掺杂浓度较大；基区很薄且掺杂最少；集电区比发射区体积大且掺杂少。 二、晶体三极管的符号 晶体三极管的符号如图 2.1.3 所示。 箭头：表示发射结加正向电压时的电流方向。 文字符号：V 三、晶体三极管的分类 1．三极管有多种分类方法。 按内部结构分：有 NPN 型和PNP 型管； 按工作频率分：有低频和高频管； 按功率分：有小功率和大功率管； 按用途分：有普通管和开关管； 按半导体材料分：有锗管和硅管等等。 2．国产三极管命名法：见《电子线路》P249 附录二。 例如：3DG 表示高频小功率 NPN 型硅三极管；3CG 表示高频小功率 PNP 型硅三极管；3AK 表示 PNP 型开关锗三极管等。 2.1.2 三极管的工作电压和基本连接方式 一、晶体三极管的工作电压 三极管的基本作用是放大电信号；工作在放大状态的外部条件是发射结加正向电压，集电结加反向电压。 图 2.1.4 三极管电源的接法 如图 2.1.4 所示：V 为三极管，GC 为集电极电源，GB 为基极电源，又称偏置电源，Rb 为基极电阻，Rc为集电极电阻。 二、晶体三极管在电路中的基本连接方式 如图 2.1.5 所示，晶体三极管有三种基...
