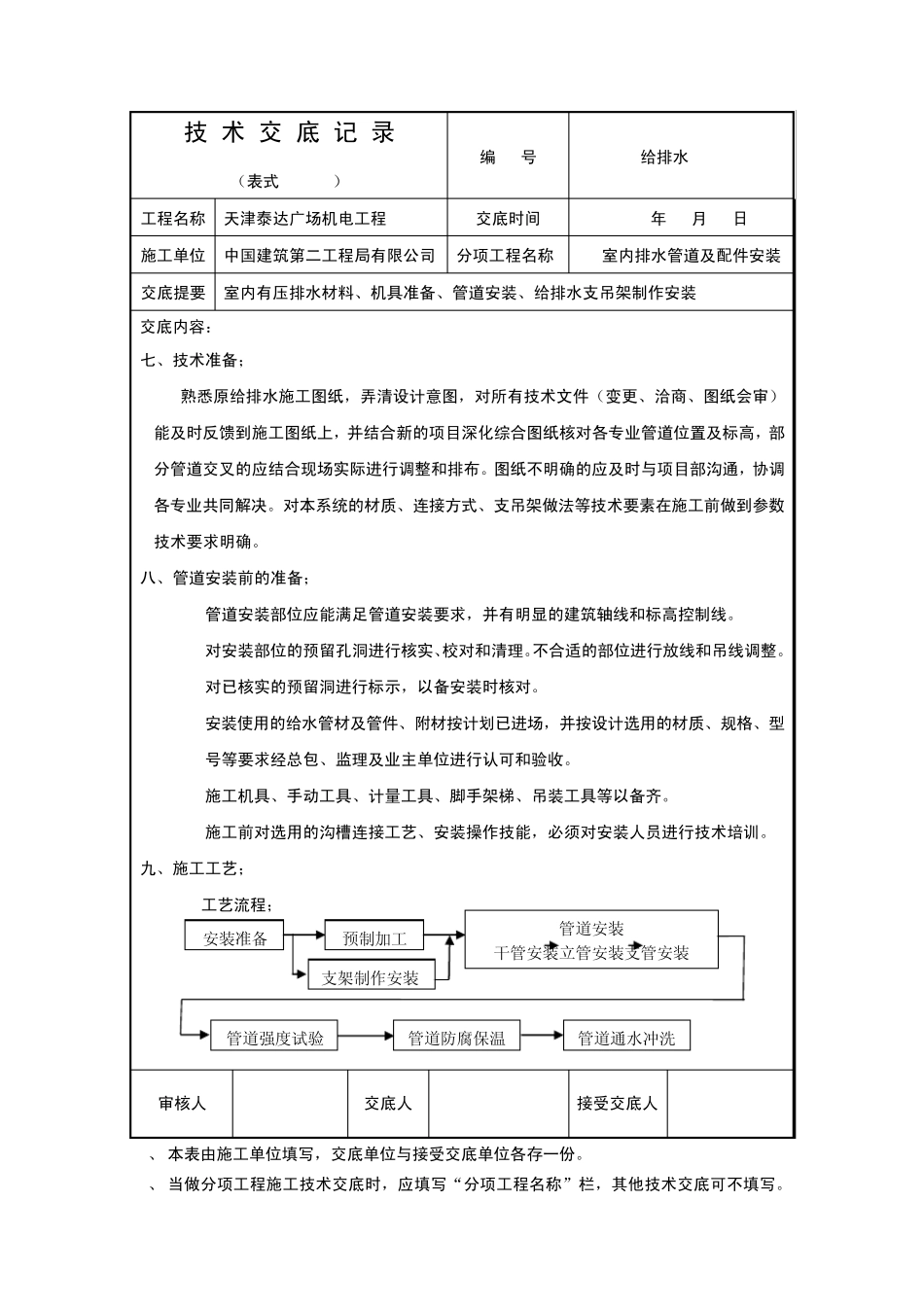

技 术 交 底 记 录 （表式 C2-2-1） 编 号 给排水-001 工程名称 天津泰达广场机电工程 交底时间 2011年 04月 12日 施工单位 中国建筑第二工程局有限公司 分项工程名称 室内排水管道及配件安装 交底提要 室内有压排水材料、机具准备、管道安装、给排水支吊架制作安装 交底内容： 七、技术准备； 熟悉原给排水施工图纸，弄清设计意图，对所有技术文件（变更、洽商、图纸会审）能及时反馈到施工图纸上，并结合新的项目深化综合图纸核对各专业管道位置及标高，部分管道交叉的应结合现场实际进行调整和排布。图纸不明确的应及时与项目部沟通，协调各专业共同解决。对本系统的材质、连接方式、支吊架做法等技术要素在施工前做到参数技术要求明确。 八、管道安装前的准备； 1) 管道安装部位应能满足管道安装要求，并有明显的建筑轴线和标高控制线。 2) 对安装部位的预留孔洞进行核实、校对和清理。不合适的部位进行放线和吊线调整。 3) 对已核实的预留洞进行标示，以备安装时核对。 4) 安装使用的给水管材及管件、附材按计划已进场，并按设计选用的材质、规格、型号等要求经总包、监理及业主单位进行认可和验收。 5) 施工机具、手动工具、计量工具、脚手架梯、吊装工具等以备齐。 6) 施工前对选用的沟槽连接工艺、安装操作技能，必须对安装人员进行技术培训。 九、施工工艺； 1.1工艺流程； 审核人 交底人 接受交底人 1、 本表由施工单位填写，交底单位与接受交底单位各存一份。 2、 当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。 安装准备 预制加工 管道安装 干管安装立管安装支管安装 管道强度试验 支架制作安装 管道防腐保温 管道通水冲洗 技 术 交 底 记 录 （表式 C2-2-1） 编 号 给排水-001 工程名称 天津泰达广场机电工程 交底时间 2011年 04月 12日 施工单位 中建一局建设发展公司 分项工程名称 室内排水管道及配件安装 交底提要 室内有压排水材料、机具准备、管道安装、给排水支吊架制作安装 交底内容：1.2主要安装方法； 1.2.1有压排污管道安装： 1.2.1.1管材材质及连接和防腐要求： 有压排污管管材采用镀锌钢管卡箍连接，与伐门、附件及水泵接口均采用沟槽卡箍连接。 进场管材必须符合 GB要求，外观规整，壁厚均匀，管道不得有弯曲、变形、裂纹、缩孔、重皮及凹凸不平等缺陷。 需滚槽的管端管口必须规整...
