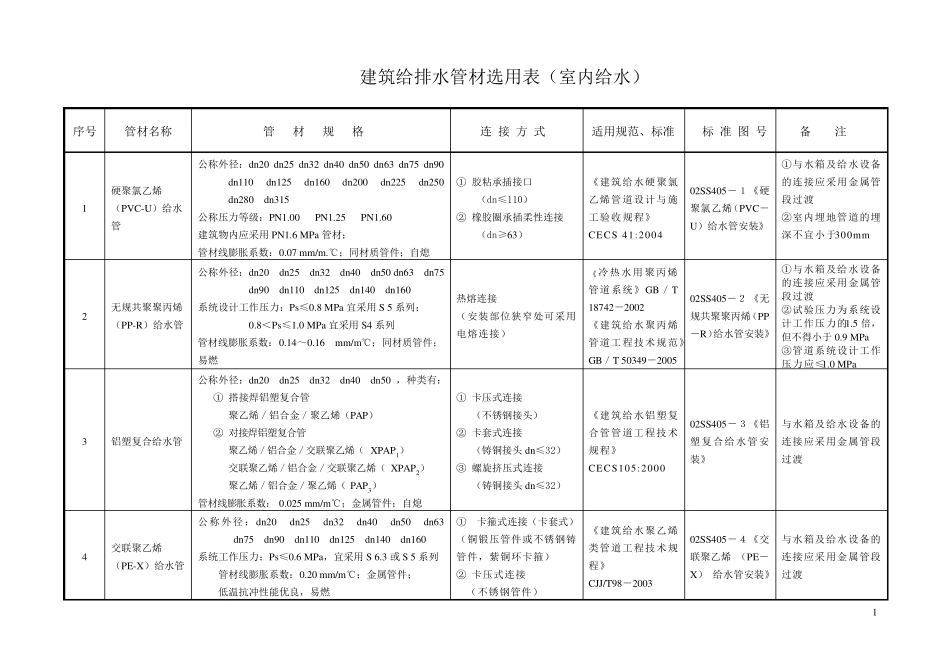

给排水管材选用表_第1页
1/12
给排水管材选用表_第2页
2/12
给排水管材选用表_第3页
3/12
1 建筑给排水管材选用表(室内给水) 序号 管材名称 管 材 规 格 连 接 方 式 适用规范、标准 标 准 图 号 备 注 1 硬聚氯乙烯(PVC-U)给水管 公称外径:dn20 dn25 dn32 dn40 dn50 dn63 dn75 dn90 dn110 dn125 dn160 dn200 dn225 dn250 dn280 dn315 公称压力等级:PN1.00 PN1.25 PN1.60 建筑物内应采用PN1.6 MPa 管材; 管材线膨胀系数:0.07 mm/m.℃;同材质管件;自熄 ① 胶粘承插接口 (dn≤110) ② 橡胶圈承插柔性连接 (dn≥63) 《建筑给水硬聚氯乙烯管道设计与施工验收规程》 CECS 41:2004 02SS405-1《硬聚氯乙烯(PVC-U)给水管安装》 ①与水箱及给水设备的连接应采用金属管段过渡 ②室内埋地管道的埋深不宜小于300mm 2 无规共聚聚丙烯(PP-R)给水管 公称外径:dn20 dn25 dn32 dn40 dn50 dn63 dn75 dn90 dn110 dn125 dn140 dn160 系统设计工作压力:Ps≤0.8 MPa 宜采用S 5 系列; 0.8<Ps≤1.0 MPa 宜采用S4 系列 管材线膨胀系数:0.14~0.16 mm/m℃;同材质管件; 易燃 热熔连接 (安装部位狭窄处可采用电熔连接) 《冷热水用聚丙烯管道系统》GB/T 18742-2002 《建筑给水聚丙烯管道工程技术规范》GB/T 50349-2005 02SS405-2 《无规共聚聚丙烯(PP-R)给水管安装》 ①与水箱及给水设备的连接应采用金属管段过渡 ②试验压力为系统设计工作压力的1.5 倍,但不得小于 0.9 MPa ③管道系统设计工作压力应≤1.0 MPa 3 铝塑复合给水管 公称外径:dn20 dn25 dn32 dn40 dn50 ,种类有: ① 搭接焊铝塑复合管 聚乙烯/铝合金/聚乙烯(PAP) ② 对接焊铝塑复合管 聚乙烯/铝合金/交联聚乙烯(XPAP1) 交联聚乙烯/铝合金/交联聚乙烯(XPAP2) 聚乙烯/铝合金/聚乙烯(PAP3) 管材线膨胀系数:0.025 mm/m℃;金属管件;自熄 ① 卡压式连接 (不锈钢接头) ② 卡套式连接 (铸铜接头dn≤32) ③ 螺旋挤压式连接 (铸铜接头dn≤32) 《建筑给水铝塑复合管管道工程技术规程》 CECS105:2000 02SS405-3《铝塑复合给水管安装》 与水箱及给水设备的连接应采用金属管段过渡 4 交联聚乙烯(PE-X)给水管 公称外径:dn20 dn25 dn32 dn40 dn50 dn63 dn75 dn90 dn110 dn125 dn140 dn160 系统工作压力:Ps≤0.6 MPa,宜采用S 6.3 或S 5 系列 管材线膨胀系数:0.20 mm/m℃;金属管件;...
