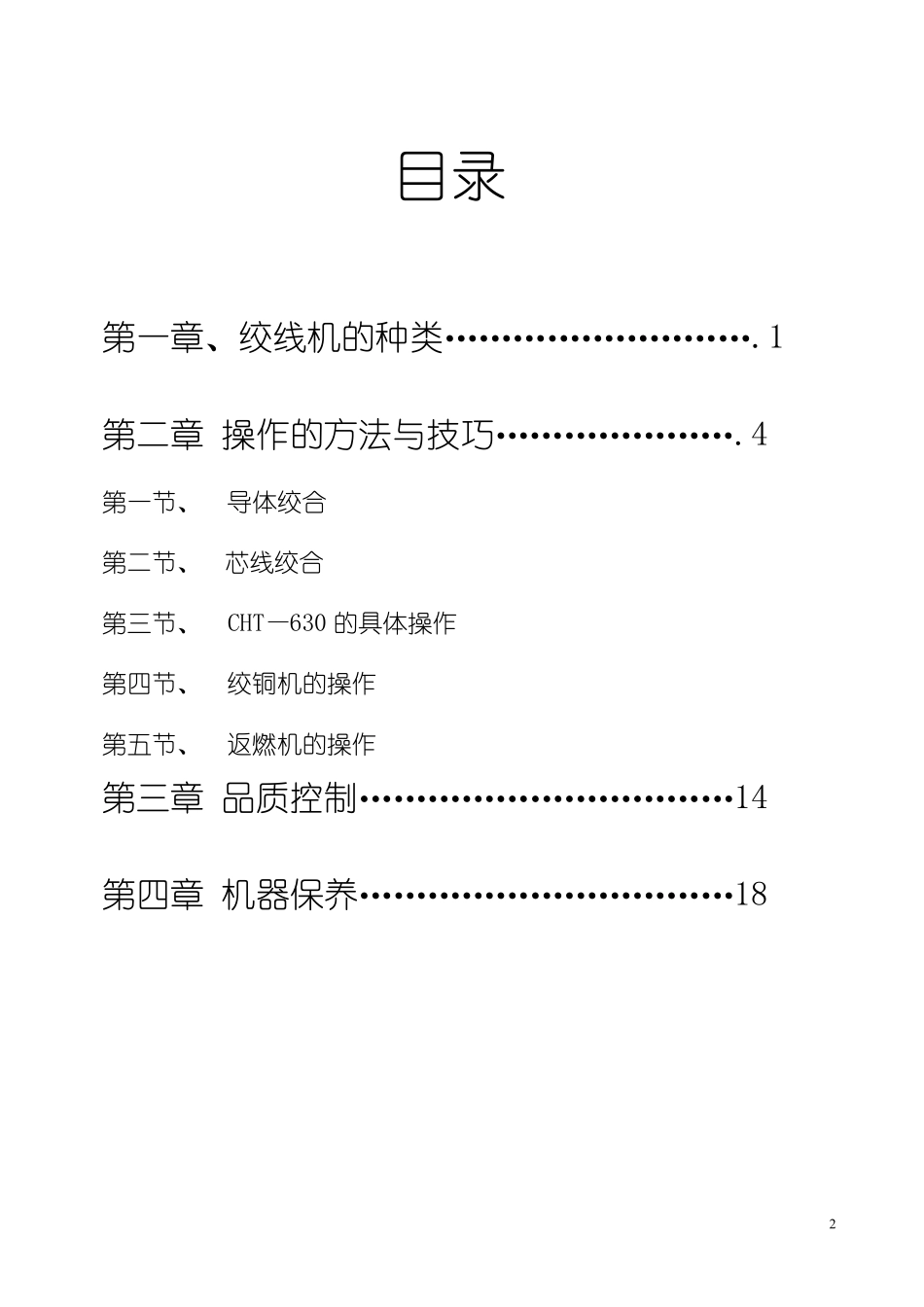

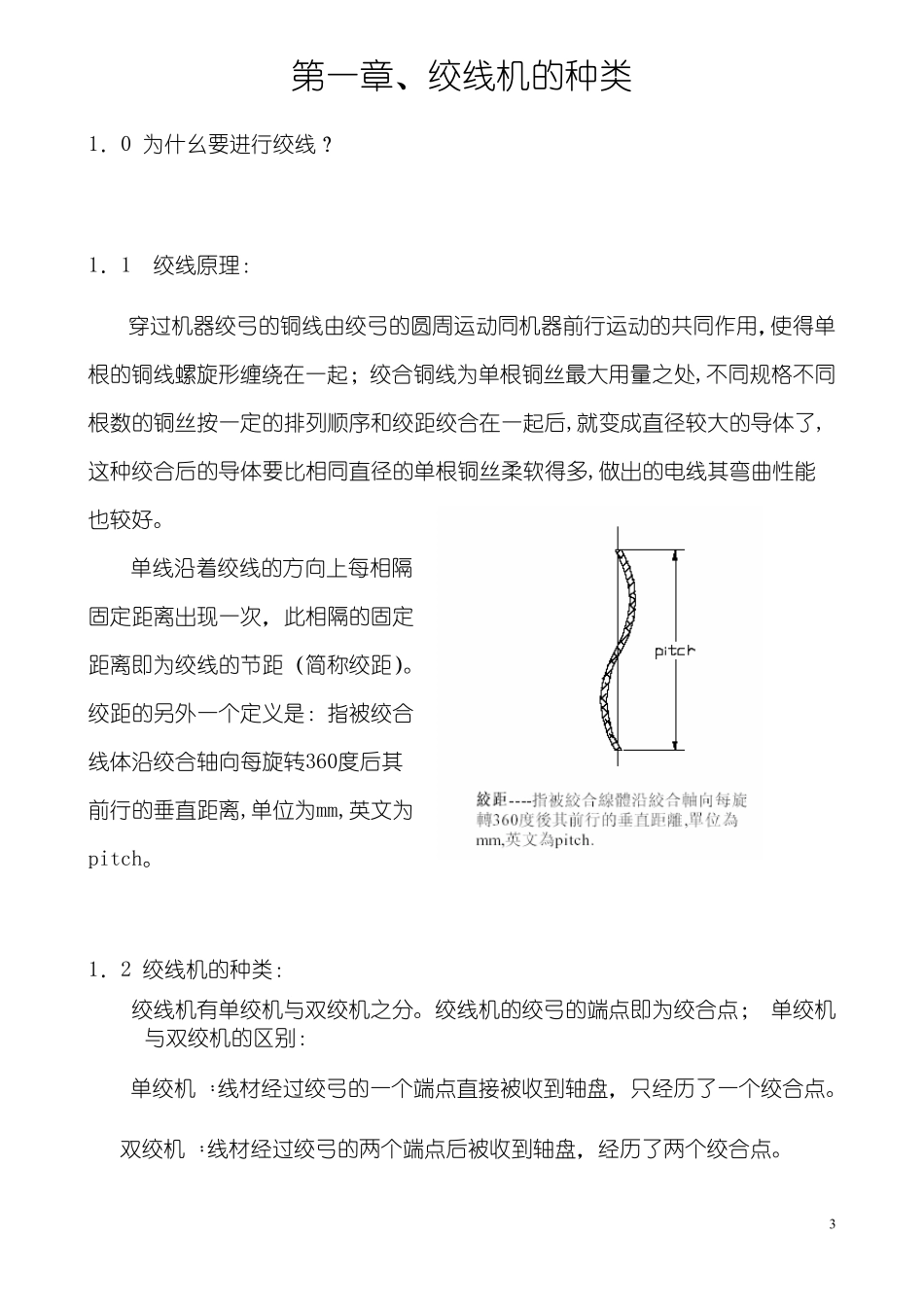

1 绞 线 工 艺 教 材 WIRE & CABLE STRAND TECHNICS TEXTBOOK 深圳龙华立期电线电缆制品厂 2 目录 第一章、绞线机的种类……………………….1 第二章 操作的方法与技巧………………….4 第一节、 导体绞合 第二节、 芯线绞合 第三节、 CHT—630 的具体操作 第四节、 绞铜机的操作 第五节、 返燃机的操作 第三章 品质控制……………………………14 第四章 机器保养……………………………18 3第一章、绞线机的种类 1．0 为什幺要进行绞线？ 1．1 绞线原理： 穿过机器绞弓的铜线由绞弓的圆周运动同机器前行运动的共同作用，使得单根的铜线螺旋形缠绕在一起；绞合铜线为单根铜丝最大用量之处,不同规格不同根数的铜丝按一定的排列顺序和绞距绞合在一起后,就变成直径较大的导体了,这种绞合后的导体要比相同直径的单根铜丝柔软得多,做出的电线其弯曲性能也较好。 单线沿着绞线的方向上每相隔固定距离出现一次，此相隔的固定距离即为绞线的节距（简称绞距）。绞距的另外一个定义是：指被绞合线体沿绞合轴向每旋转360度后其前行的垂直距离,单位为mm,英文为pitch。 1．2 绞线机的种类： 绞线机有单绞机与双绞机之分。绞线机的绞弓的端点即为绞合点； 单绞机与双绞机的区别： 单绞机﹕线材经过绞弓的一个端点直接被收到轴盘，只经历了一个绞合点。 双绞机﹕线材经过绞弓的两个端点后被收到轴盘，经历了两个绞合点。 41．3 绞合方向的判定： 绞向是由绞合运动中机器绞弓的转动方向来决定的。确定绞向的传统方法是：绞合导体的一端指向你自己，另一端朝向远离你的方向，观察绞合导体的上表面： （1）如果某一层上远离观察者的单股导体指向左边，那幺该层就是“左向绞合”。单根导体的倾斜方向与字母“S”的中部相同，因此传统上也叫“S”绞向(正向)。 （2）如果某一层上远离观察者的单股导体指向右边，那幺该层就是“右向绞合”。单根导体的倾斜方向与字母“Z”的中部相同，因此传统上也叫“Z”绞向（反向）。 左向绞合或“S”绞向（左图）和右向绞合或“Z”绞向（右图） 最为直接的方法是﹕ 绞线竖直放置在前方，如铜线纹理指向左上端即为左向；如果铜线纹理指向右上端，即为右向如下图﹕ 5 1．4 双绞机的命名： 双绞机的类型由双绞机收线轴的规格所确定如﹕收线轴盘为630mm，则此双绞机定名为630型双绞机。 绞线设备的组成基本相同，除主机以外均有放线（中心单线和分组、外层单线）、牵引、收线...
