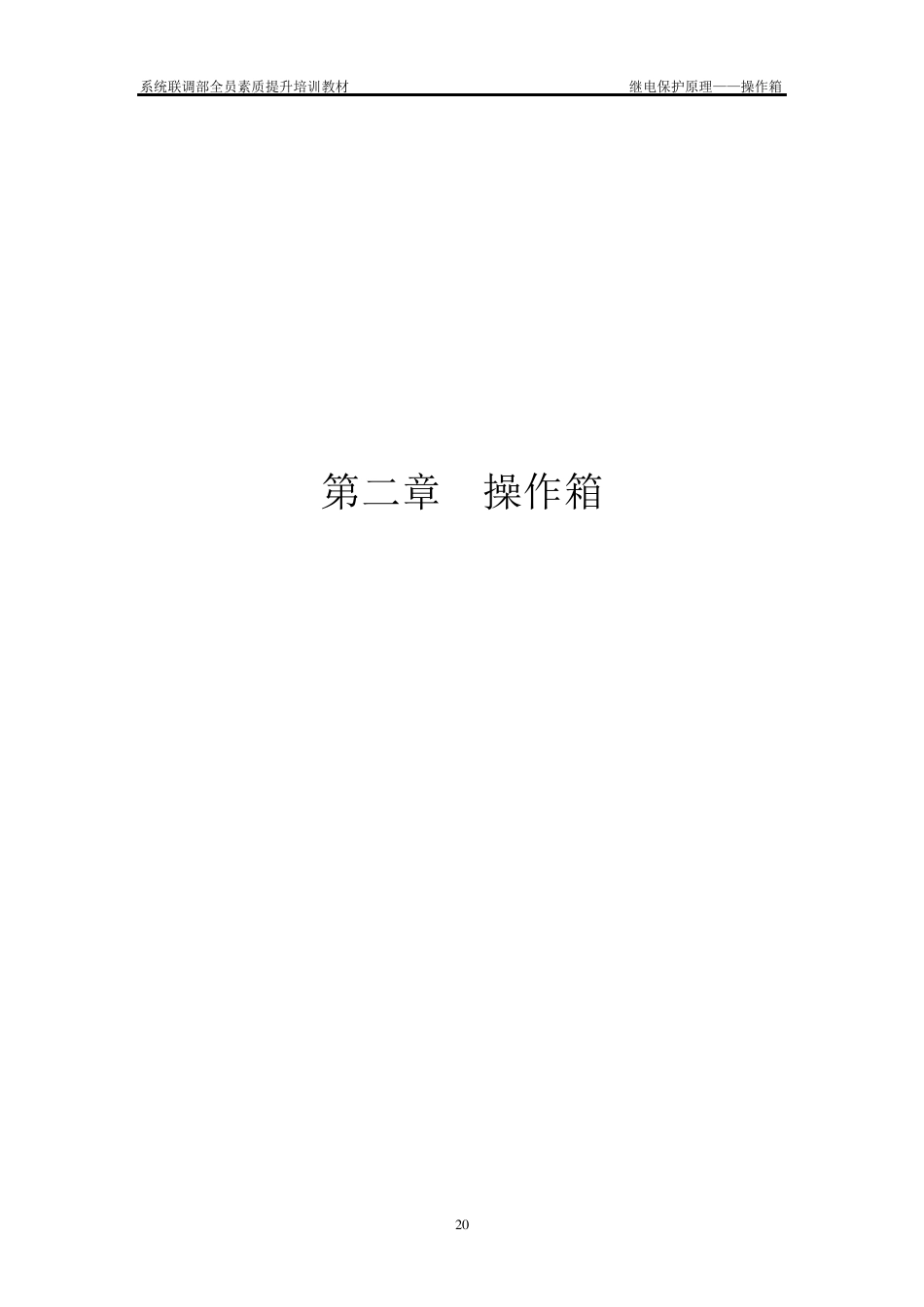

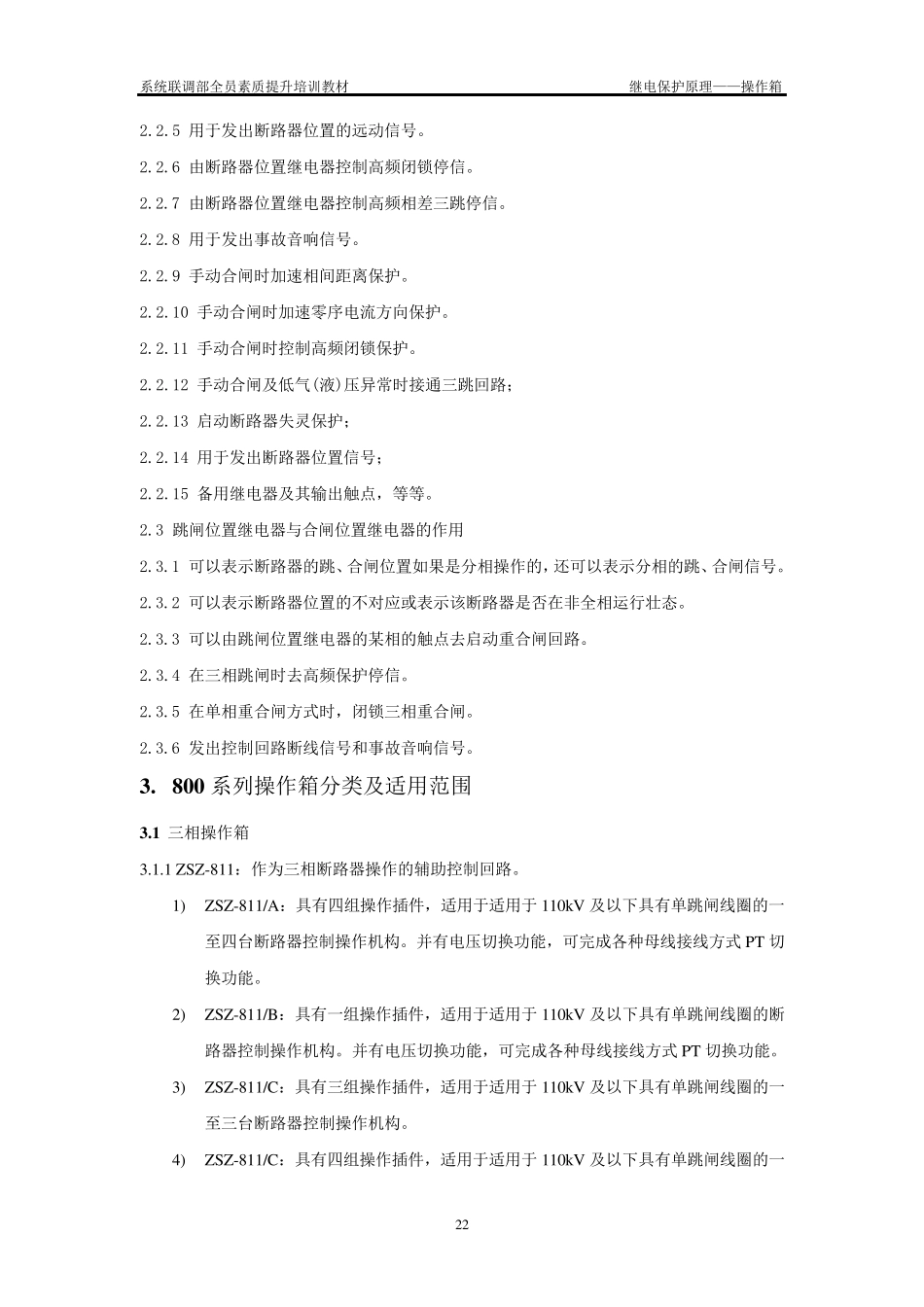

系统联调部全员素质提升培训教材 继电保护原理——操作箱 2 0 第二章 操作箱 系统联调部全员素质提升培训教材 继电保护原理——操作箱 2 1 第一节 概述 1. 断路器操作机构 1 .1 断路器操作机构及控制回路 操作机构是断路器本身附带的跳合闸传动装置，目前常用的机构有电磁操作机构、液压操作机构、弹簧操作机构、电动操作机构、气压操作机构等。其中应用最为广泛的是电磁操作机构和液压操作机构。 断路器操作机构箱内电气控制回路包括：合闸和分闸操作回路，电气防跳回路，操作机构压力低闭锁回路，灭弧介质压力低闭锁回路，电机控制回路，加热回路，重合闸闭锁回路。 1 .2 断路器操作机构压力低的闭锁方式 液压操作机构以高压油推动活塞实现合闸与分闸，其压力闭锁由高到低一般设有“重合闸闭锁”、“合闸闭锁”、“分闸闭锁”3 级。 气动操作机构的分闸操作靠压缩空气来完成，而合闸操作则靠在分闸操作时储能的合闸弹簧来完成，其压力闭锁一般设有“重合闸闭锁”和“操作闭锁”2 级。 弹簧操作机构设有“弹簧未储能”1 级闭锁。 2. 操作箱的组成 2.1 操作箱内继电器组成 2.1.1 监视断路器合闸回路的合闸位置继电器及监视断路器跳闸位置继电器。 2.1.2 防止断路器跳跃继电器。 2.1.3 手动合闸继电器。 2.1.4 压力监察或闭锁继电器。 2.1.5 手动跳闸继电器及保护相跳闸继电器。 2.1.6 一次重合闸脉冲回路。 2.1.7 辅助中间继电器。 2.1.8 跳闸信号继电器及备用信号继电器。 2.2 操作箱除了完成跳、合闸操作功能外，其输出触点还应完成的功能 2.2.1 用于发出断路器位置不一致或非全相运行状态信号 2.2.2 用于发出控制回路断线信号。 2.2.3 用于发出气(液)压力降 低不允 许 跳闸信号。 2.2.4 用于发出气(液)压力降 低到不允 许 重合闸信号。 系统联调部全员素质提升培训教材 继电保护原理——操作箱 22 2.2.5 用于发出断路器位置的远动信号。 2.2.6 由断路器位置继电器控制高频闭锁停信。 2.2.7 由断路器位置继电器控制高频相差三跳停信。 2.2.8 用于发出事故音响信号。 2.2.9 手动合闸时加速相间距离保护。 2.2.10 手动合闸时加速零序电流方向保护。 2.2.11 手动合闸时控制高频闭锁保护。 2.2.12 手动合闸及低气(液)压异常时接通三跳回路； 2.2.13 启动断路器失灵保护； 2.2.14 用于发出断路器位置信号； 2.2.15 备用继电器及其输出触点，等等。 2.3 跳...
