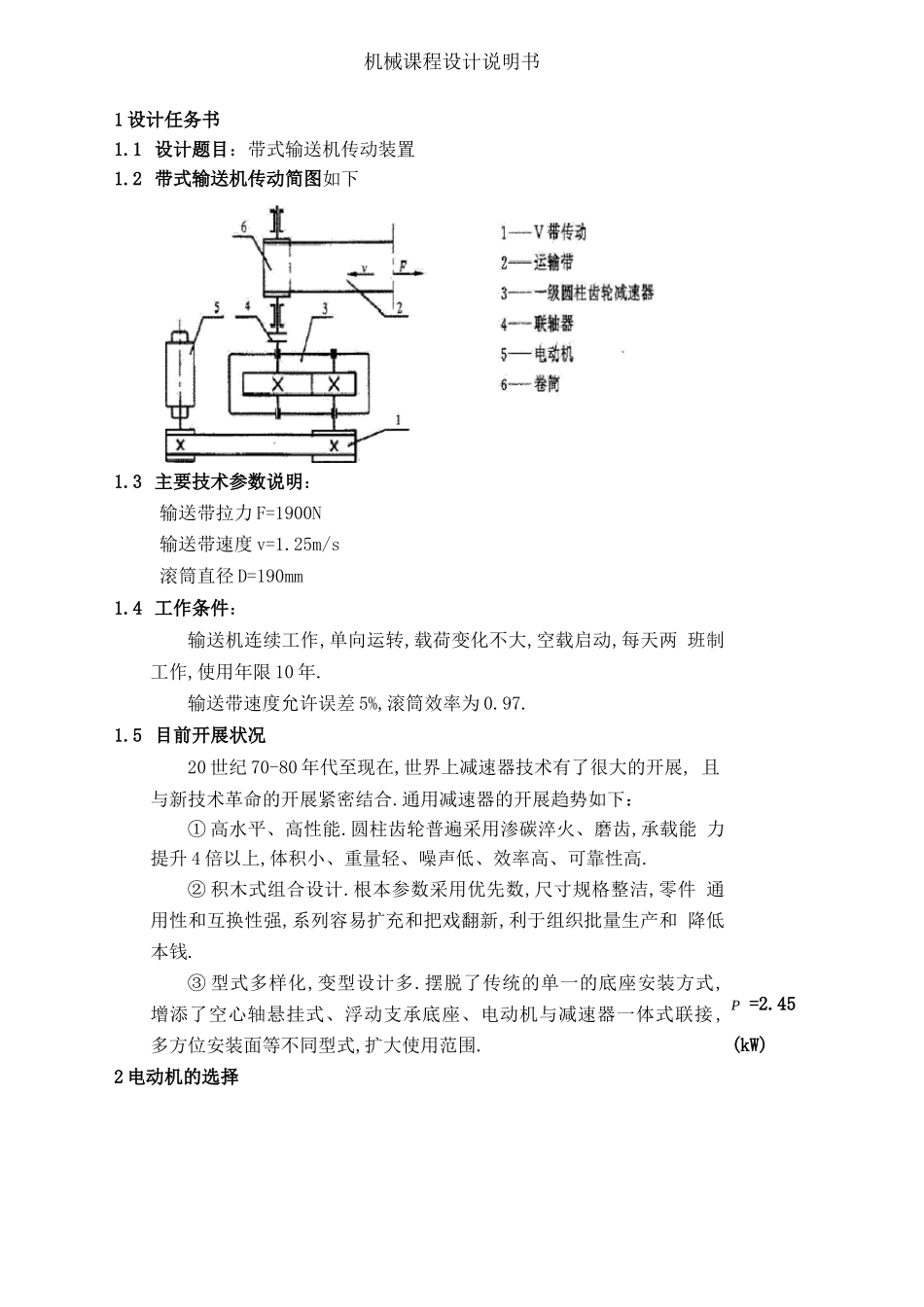

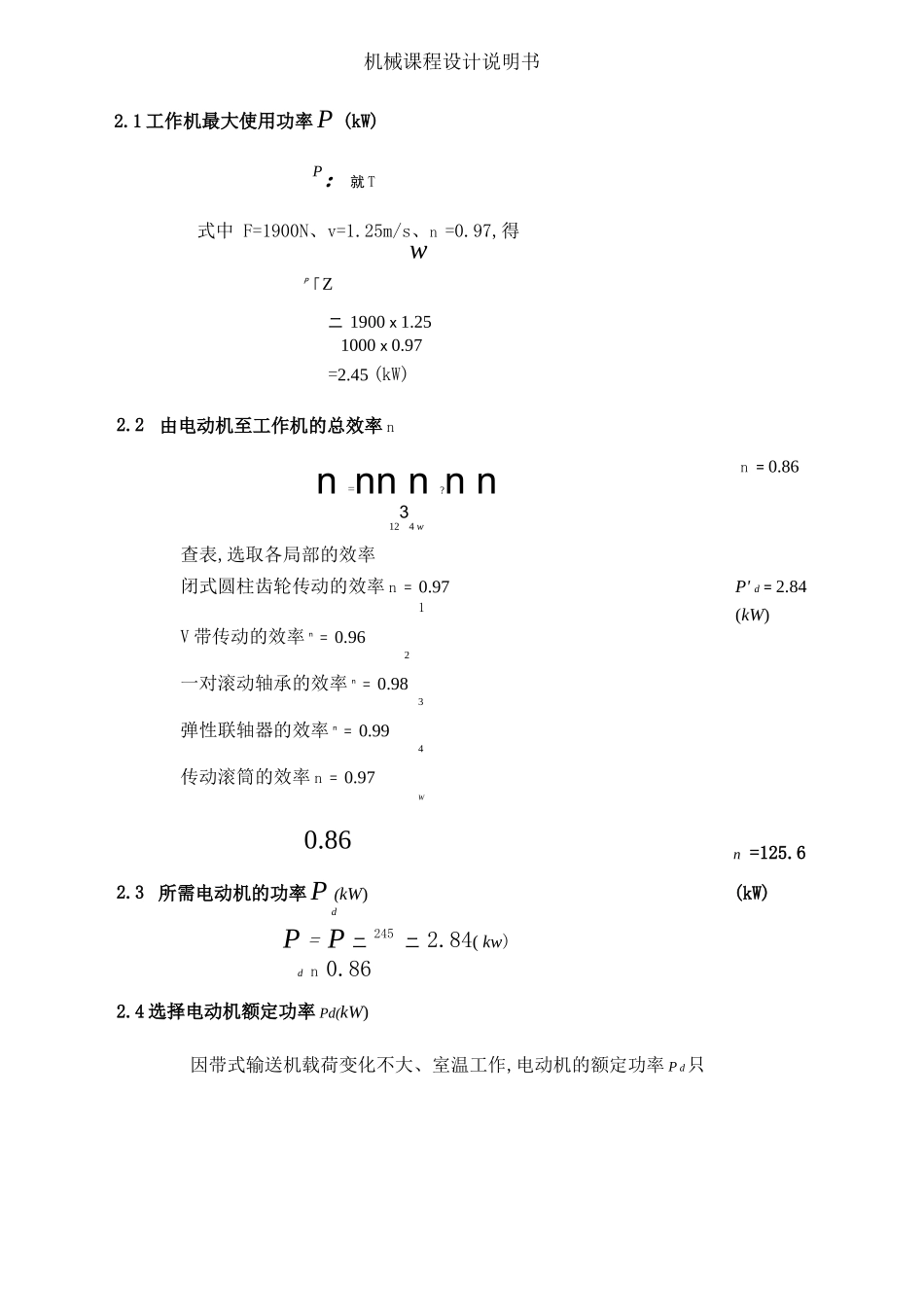

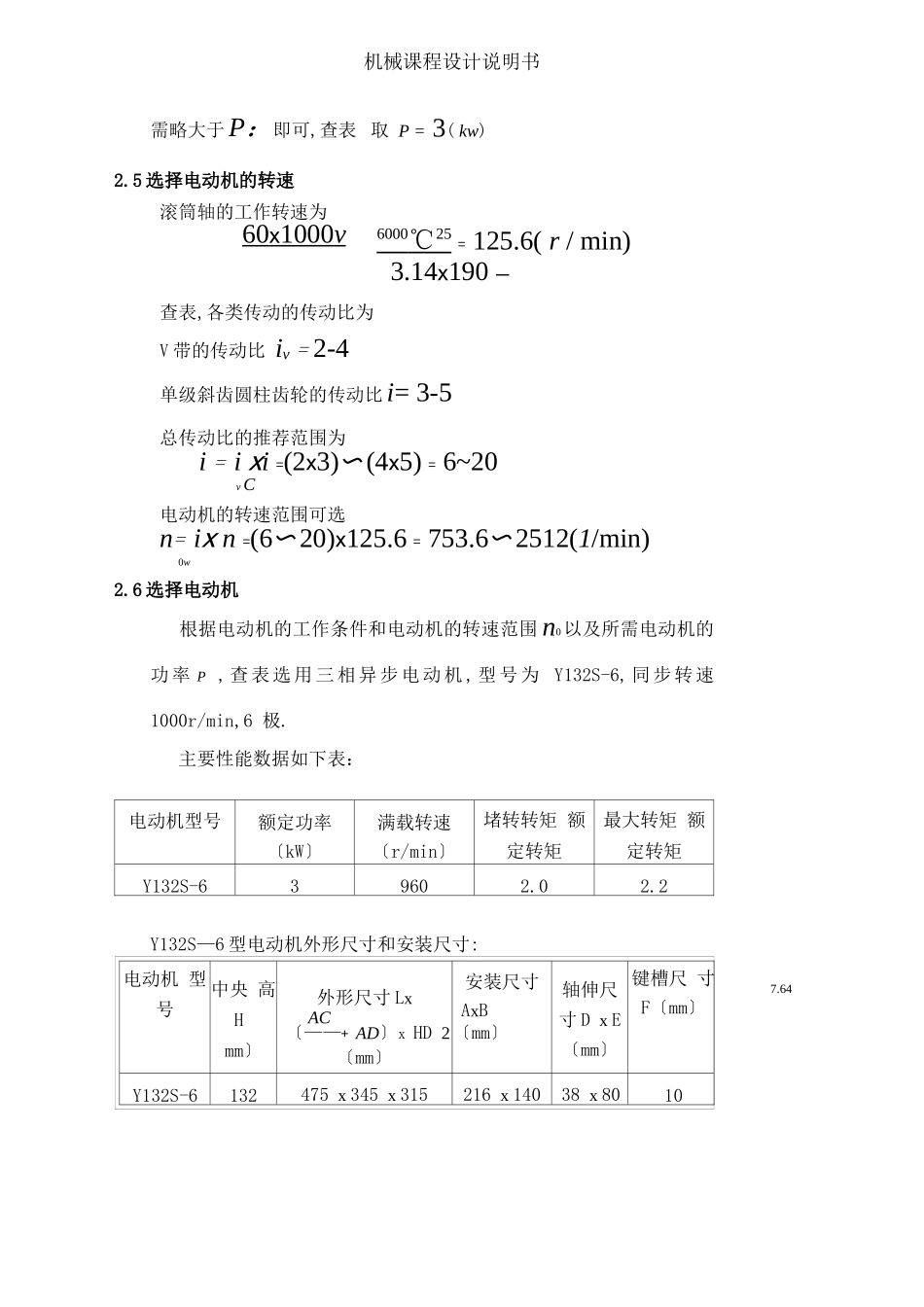

机械课程设计说明书1 设计任务书1.1 设计题目：带式输送机传动装置1.2 带式输送机传动简图如下1.3 主要技术参数说明：输送带拉力 F=1900N输送带速度 v=1.25m/s滚筒直径 D=190mm1.4 工作条件：输送机连续工作,单向运转,载荷变化不大,空载启动,每天两 班制工作,使用年限 10 年.输送带速度允许误差 5%,滚筒效率为 0.97.1.5 目前开展状况20 世纪 70-80 年代至现在,世界上减速器技术有了很大的开展, 且与新技术革命的开展紧密结合.通用减速器的开展趋势如下：① 高水平、高性能.圆柱齿轮普遍采用渗碳淬火、磨齿,承载能 力提升 4 倍以上,体积小、重量轻、噪声低、效率高、可靠性高.② 积木式组合设计.根本参数采用优先数,尺寸规格整洁,零件 通用性和互换性强,系列容易扩充和把戏翻新,利于组织批量生产和 降低本钱.③ 型式多样化,变型设计多.摆脱了传统的单一的底座安装方式, 增添了空心轴悬挂式、浮动支承底座、电动机与减速器一体式联接 , 多方位安装面等不同型式,扩大使用范围.2 电动机的选择P =2.45(kW)机械课程设计说明书2.1 工作机最大使用功率P (kW)P：就 T式中 F=1900N、v=1.25m/s、n =0.97,得wP「Z二 1900 x 1.251000 x 0.97=2.45 (kW)2.2由电动机至工作机的总效率 n (%)n =nn n ?n n1234 w查表,选取各局部的效率闭式圆柱齿轮传动的效率 n = 0.971V 带传动的效率 n = 0.962一对滚动轴承的效率 n = 0.983弹性联轴器的效率 n = 0.994传动滚筒的效率 n = 0.97W故 n = 0.97 x0.96 x0.982x 0.99 x 0.970.86n = 0.86P' d = 2.84 (kW)2.3 所需电动机的功率P (kW)dP = P 二 245 二 2.84( kw)d n 0.862.4 选择电动机额定功率 Pd(kW)因带式输送机载荷变化不大、室温工作,电动机的额定功率 P d只n =125.6(kW)机械课程设计说明书需略大于P：即可,查表2.5 选择电动机的转速滚筒轴的工作转速为60 x 1000 v 查表,各类传动的传动比为V 带的传动比 iv = 2-4单级斜齿圆柱齿轮的传动比i= 3-5总传动比的推荐范围为i = i xi =(2x3)〜(4x5) = 6~20v C电动机的转速范围可选n= ix n =(6〜20)x125.6 = 753.6〜2512(1/min)0w2.6 选择电动机根据电动机的工作条件和电动机的转速范围 n0以及所需电动机的 功率 P ,查表选用 三相异步 电动机 ,型 号 为 Y132S-6,同 步 转速 1000r/min,6 极.主要性能数据如下表：电动机型号额定功率 〔kW...
