打磨作业指导书通用VIP免费

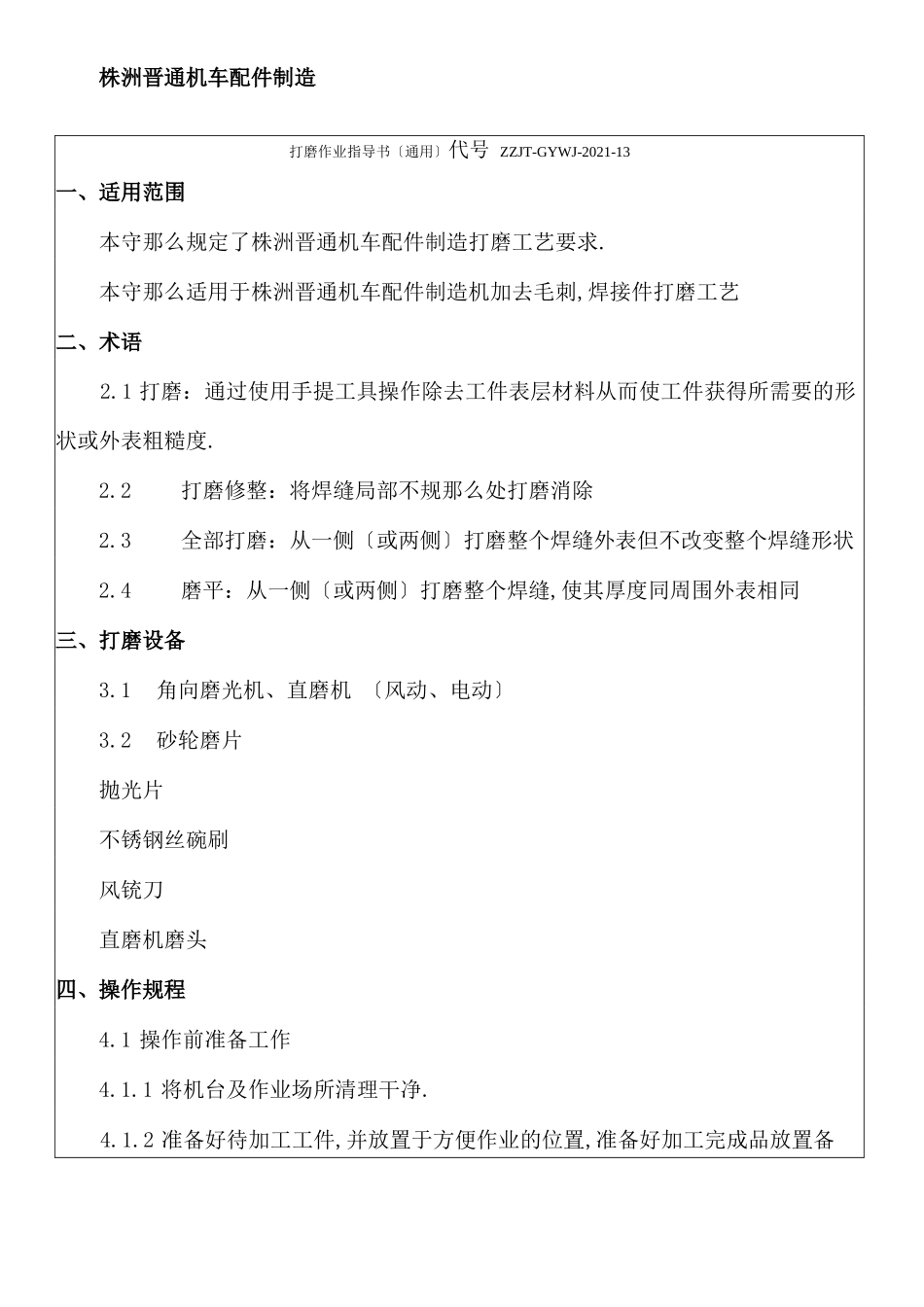

株洲晋通机车配件制造打磨作业指导书〔通用〕代号 ZZJT-GYWJ-2021-13一、适用范围本守那么规定了株洲晋通机车配件制造打磨工艺要求.本守那么适用于株洲晋通机车配件制造机加去毛刺,焊接件打磨工艺二、术语2.1 打磨：通过使用手提工具操作除去工件表层材料从而使工件获得所需要的形 状或外表粗糙度.2.2打磨修整：将焊缝局部不规那么处打磨消除2.3全部打磨：从一侧〔或两侧〕打磨整个焊缝外表但不改变整个焊缝形状2.4磨平：从一侧〔或两侧〕打磨整个焊缝,使其厚度同周围外表相同三、打磨设备3.1角向磨光机、直磨机 〔风动、电动〕3.2砂轮磨片抛光片不锈钢丝碗刷风铳刀直磨机磨头四、操作规程4.1 操作前准备工作4.1.1 将机台及作业场所清理干净.4.1.2 准备好待加工工件,并放置于方便作业的位置,准备好加工完成品放置备 用的托架.株洲晋通机车配件制造4.1.3 检查是否有螺丝松动、漏电,平安装置、关机按钮、事故急停装置是否正 常工作.4.1.4 检查待加工工件是否已经过品检员检验并批准放行的合格零部件.4.1.5 根据所要加工的零部件的具体要求,选择适宜的砂轮.4.1.6 戴好口罩及护目镜,穿好工作服.4.1.7 安装并紧固砂轮.4.1.8 试机,并进行调整.保证砂轮无抖动现象.4.1.9 进行首件打磨,检查是否符合打磨要求,并经质检或主管确认无误,方可 开始批量作业.4.2 操作标准4.2.1 工作前,应检查砂轮有无损坏,防护装置是否完好,通风除尘装置是否有 效.4.2.2安装砂轮时,必须核对砂轮允许的最高转速是否与主轴转速相适应.4.2.3 需打磨的产品应放置平稳,小件需加以固定,以免在打磨过程中产品位移 而导致加工缺陷.4.2.4正确使用打磨工具,及时检查和更换磨损严重的砂轮磨片.4.2.5打磨时应紧握打磨工具,砂轮片与工作面保持 15-30°,循序渐进〔A株洲晋通机车配件制造一 B),不得用力过猛而导致外表凹陷.4.2.6 在打磨过程中发现产品外表有气孔,夹渣,裂纹等现象时应及时通知电焊 工补焊.4.2.7 打磨结束后需进行自检,打磨区域应无明显的磨纹和凹陷,周边无焊接飞 溅物,符合产品设计和工艺要求.产品应归类存放,堆放整洁有序.五、打磨工艺标准5.2焊前打磨5.2.1 打磨范围：全部焊缝两侧各 20 — 50mm.5.2.2操作方法：打磨长大焊缝时用安装了不锈钢碗刷的角磨机或者直柄打磨 机沿焊缝方向进行打磨；对于需要激光跟踪自动焊的焊缝只能用直柄打磨机进行打 磨；在相对焊接附件较大的工件外表焊接附件时使用百叶蝶对焊接外表进行打磨.5.2.3 技术要求...
