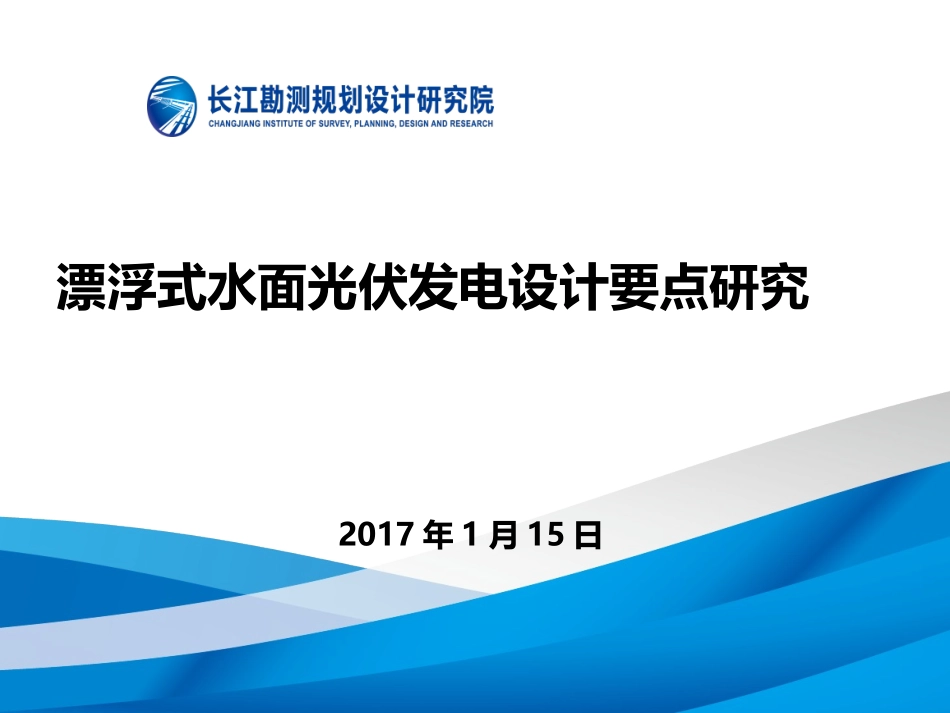

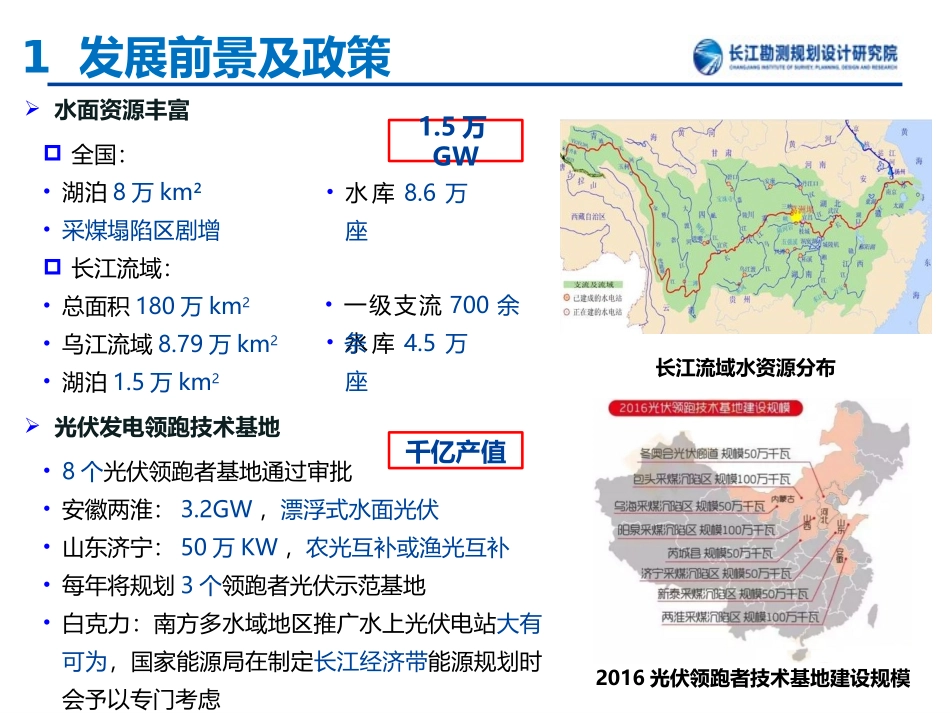

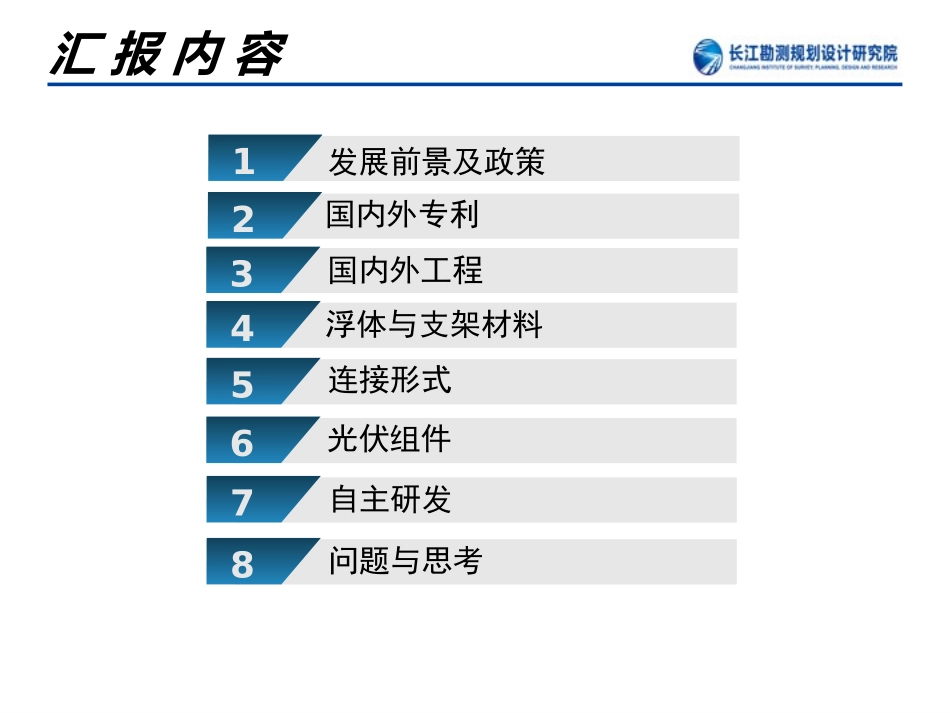

Page1漂浮式水面光伏发电设计要点研究2017年1月15日Page11发展前景及政策4浮体与支架材料7自主研发26光伏组件3国内外专利国内外工程汇报内容8问题与思考5连接形式Page11发展前景及政策水面资源丰富全国：•湖泊8万km²•采煤塌陷区剧增长江流域：•总面积180万km2•乌江流域8.79万km2•湖泊1.5万km2光伏发电领跑技术基地•8个光伏领跑者基地通过审批•安徽两淮：3.2GW，漂浮式水面光伏•山东济宁：50万KW，农光互补或渔光互补•每年将规划3个领跑者光伏示范基地•白克力：南方多水域地区推广水上光伏电站大有可为，国家能源局在制定长江经济带能源规划时会予以专门考虑2016光伏领跑者技术基地建设规模1.5万GW千亿产值长江流域水资源分布•水库8.6万座•水库4.5万座•一级支流700余条Page12国内外专利国际专利法国某公司•全浮体水面漂浮式光伏电站•运输储存方便，安装简单•结构简单，适应性好法国某公司水面光伏发电系统日本7.55MW水面漂浮光伏项目因台风倾覆Page12国内外专利国内专利机构无锡***科技有限公司长江勘测规划设计研究有限责任公司上海***能源有限公司苏州***科技有限公司扬州市***科技有限公司青岛***工程有限公司阳光***股份有限公司江苏***科技有限无锡***电力有限公司上海***建设股份有限公司中山***有限公司研究热点：整体布置形式、浮台形式、浮体形式以及系统间或系统内部的连接形式主要特点：全浮体式主要模仿国外的专利，整体说明较为简单，考虑因素较少Page13国内外工程日本桶川水上太阳能项目•投资人：日本西部控股集团•装机：1.18MW•投入时间：2013年6月•浮体形式：全浮体式•简介：项目占地1.3万平方米，4536块260W太阳能电池板，光伏板倾斜角度12°，采用集中式逆变器。浮体示意图现场施工图Page13国内外工程日本兵库县大型水上光伏电站•投资人：日本京瓷株式会社、东京盛世利租赁株式会社•装机：1MW•投入时间：2015年8月•浮体形式：全浮体式•简介：安装光伏板11256块，预计年发电量约330万kWh组件示意图整体示意图1整体示意图2Page13国内外工程日本大阪漂浮式光伏电站•投资人：日本京瓷株式会社•装机：1MW•投入时间：2015年8月•浮体形式：浮体-支架•简介：项目资额约为5亿日元，年发电量118万kWh整体示意图吊装过程吊装入水完成Page13国内外工程亚洲其他国家韩国•截止2015年底，韩国已经运转了共10座水面光伏电站印度•印度国家水力发电公司计划在印度喀拉拉邦南部建设世界最大的水上漂浮式光伏电站，初步规划50MW新加坡•新加坡碧安公园的花园池塘水面上的漂浮式光伏发电系统，用于各种水面光伏相关监测韩国3MW水上光伏电站现场新加坡水面光伏实验Page13国内外工程中国湖北某项目•投资人：湖北省地方水电公司、长江设计院、襄阳市熊河水库管理处•装机：1.2MW，其中200kW水面漂浮式•投入时间：2016年2月•简介：长江设计院设计，国内第一座全浮体漂浮式水上光伏电站浮体模型现场整体图浮体制造浮体测试Page13国内外工程中国河北某项目•装机：8MW•投入时间：2015年7月线路铺设通道浮球整体布置浮管安装日常维护Page13国内外工程中国安徽A项目•装机：20MW•投入时间：2016年3月安徽A项目现场标准浮体单排组件形式安徽B项目•装机：10MW•投入时间：2016年3月Page13国内外工程中国江苏某项目•装机：20MW•投入时间：2016年6月部分并网走道河北某项目•装机：8MW•投入时间：2015年7月日常维护Page14浮体与支架材料浮体材料—高密度聚乙烯随着材料制造技术的进步，将会是未来主要的浮体材料高密度聚乙烯原料高密度聚乙烯浮体产品特性•机械强度较好、低温韧性好、易加工•化学稳定性好、耐酸碱盐腐蚀、耐渗透性好、耐老化性稍差（可通过改性优化）、良好的耐热耐寒性能•目前成本稍高•重量轻、便于安装和搬运•环境友好•组装简易、快速、灵活、造型多样Page14浮体与支架材料浮体材料—竹材作为天然环保材料，也具有一定的应用潜力竹材竹排浮体现场施工特性•强度低、工艺性差•耐腐蚀性差•价格便宜•环境友好•加工、运输困难•材料易获取Page14浮体与支架...
