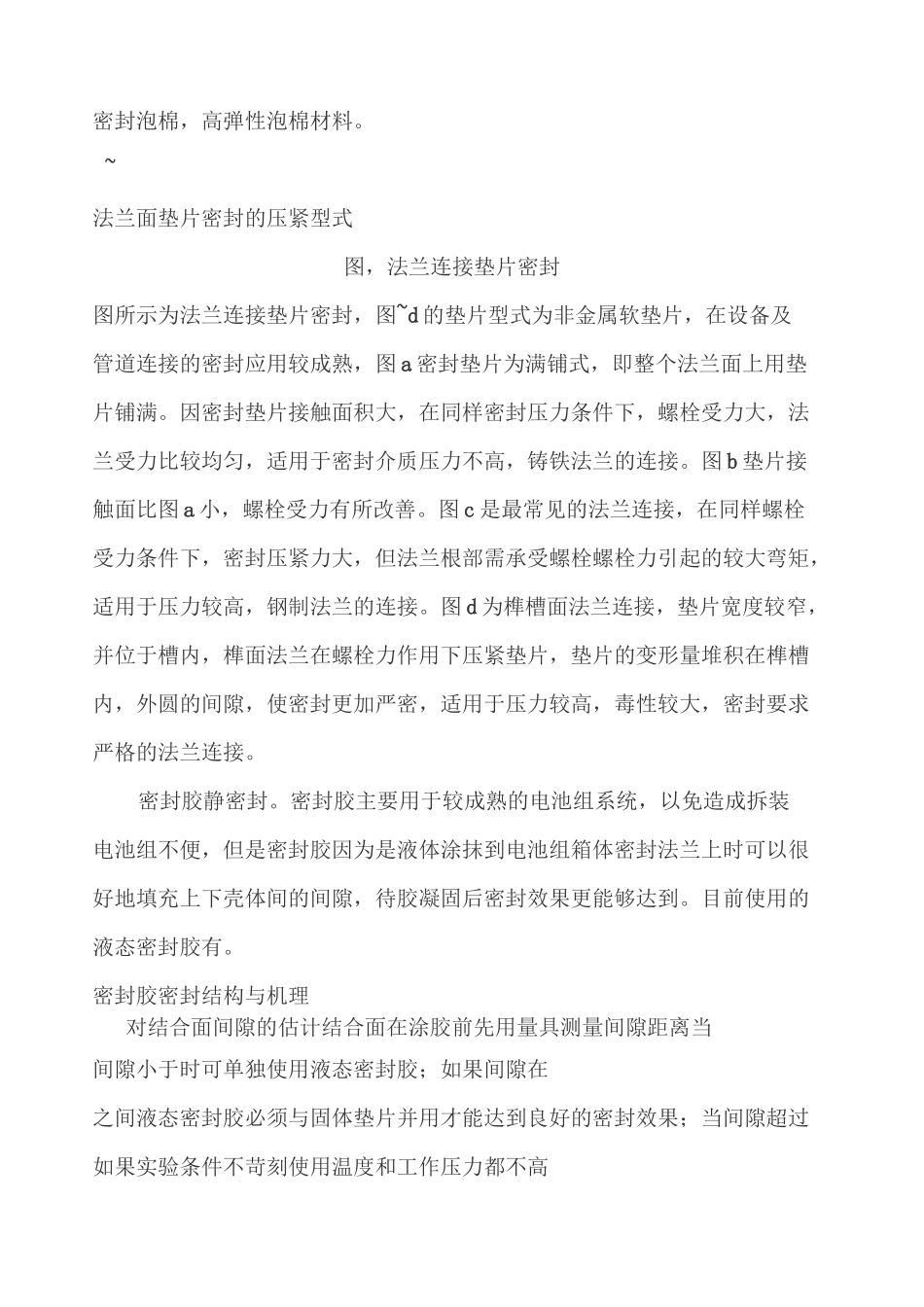

规范密封设计目录目录参考资料目的适用范围密圭寸概述垫片静密封法兰面垫片密封的压紧型式密封胶静密封密封胶密封结构及原理密封胶密封的压紧型式成型填料密封非金属型圈的密封结构机理非金属型圈失效模式其他型式的密封圈金属空心型环密封密封试验参考资料：)机械设计手册第五版化学工业出版社）机械设计图册北京化学工业出版社国标-,等密封标准）目的：统一规范电池组箱体密封设计标准，方便开发人员进行密封结构设计。适用范围：标准适用于天津市捷威动力有限公司动力电池开发部开发的电池组系统。密圭寸概述：电池组箱体密封主要采用垫片静密封，密封胶静密封，成型填料（动静）密封三大类。垫片静密封。垫片密封主要是橡胶平垫结构，具体橡胶平垫的规格要根据箱体的机构定型。垫片密圭寸结构及原理利用平垫式不亲油，不亲水，承受压力情况下变形小的泡棉材料，硅胶材料及橡胶材料布置于上下电池组箱体配合面上，靠上下箱体压紧密封。垫片的密封机理及选型密封垫是靠外力压紧而产生弹性或塑性变形,从而填满金属表面上微小的凹凸不平来实现密封的。如果压力太小垫片没有压紧就不能止漏但压紧力太大往往又会使垫片产生过大的压缩变形甚至破坏因此为了正确地使用密封垫必须采用恰好保证密封的最小压紧力，一般垫片的变形量要控制在小于，以保持密封材料的弹性，达到密封效果。在设计电池组箱体时要综合考虑最小压紧力（目前还没有密封材料对应最小压紧力的数据）及垫片变形量。表，螺钉扭矩与螺钉最小压紧力间的关系目前公司已使用过的材料有东日，圣戈班，长濑公司生产的发泡塑胶，密封泡棉，高弹性泡棉材料。~法兰面垫片密封的压紧型式图，法兰连接垫片密封图所示为法兰连接垫片密封，图~d 的垫片型式为非金属软垫片，在设备及管道连接的密封应用较成熟，图 a 密封垫片为满铺式，即整个法兰面上用垫片铺满。因密封垫片接触面积大，在同样密封压力条件下，螺栓受力大，法兰受力比较均匀，适用于密封介质压力不高，铸铁法兰的连接。图 b 垫片接触面比图 a 小，螺栓受力有所改善。图 c 是最常见的法兰连接，在同样螺栓受力条件下，密封压紧力大，但法兰根部需承受螺栓螺栓力引起的较大弯矩，适用于压力较高，钢制法兰的连接。图 d 为榫槽面法兰连接，垫片宽度较窄，并位于槽内，榫面法兰在螺栓力作用下压紧垫片，垫片的变形量堆积在榫槽内，外圆的间隙，使密封更加严密，适用于压力较高，毒性较大，密封要求严格的法兰连接。密封胶静密...
