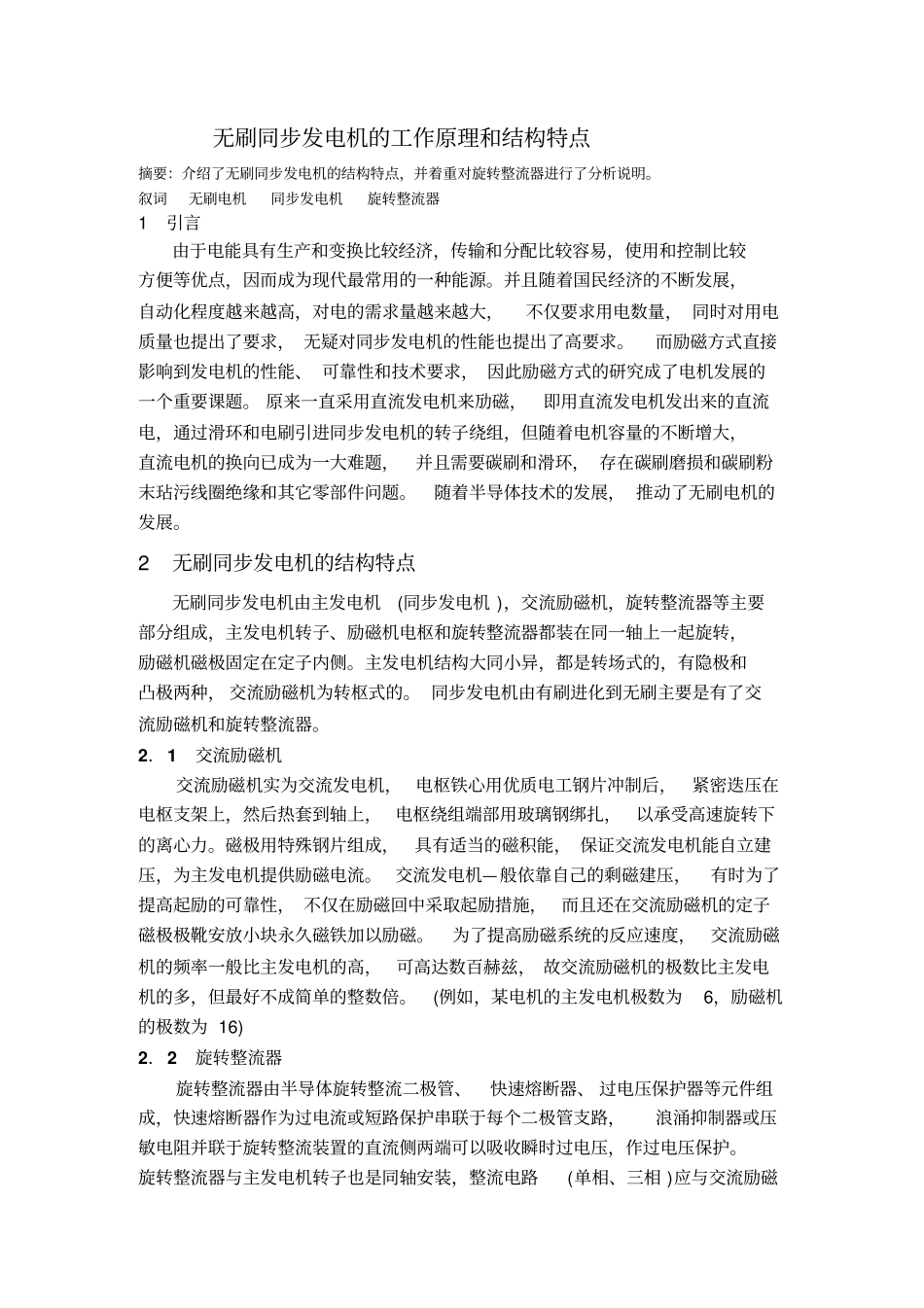

无刷同步发电机的工作原理和结构特点摘要：介绍了无刷同步发电机的结构特点，并着重对旋转整流器进行了分析说明。叙词无刷电机同步发电机旋转整流器1 引言由于电能具有生产和变换比较经济，传输和分配比较容易，使用和控制比较方便等优点，因而成为现代最常用的一种能源。并且随着国民经济的不断发展，自动化程度越来越高，对电的需求量越来越大，不仅要求用电数量， 同时对用电质量也提出了要求， 无疑对同步发电机的性能也提出了高要求。而励磁方式直接影响到发电机的性能、 可靠性和技术要求， 因此励磁方式的研究成了电机发展的一个重要课题。 原来一直采用直流发电机来劢磁，即用直流发电机发出来的直流电，通过滑环和电刷引进同步发电机的转子绕组，但随着电机容量的不断增大，直流电机的换向已成为一大难题，并且需要碳刷和滑环， 存在碳刷磨损和碳刷粉末玷污线圈绝缘和其它零部件问题。随着半导体技术的发展， 推动了无刷电机的发展。2 无刷同步发电机的结构特点无刷同步发电机由主发电机(同步发电机 )，交流励磁机，旋转整流器等主要部分组成，主发电机转子、励磁机电枢和旋转整流器都装在同一轴上一起旋转，励磁机磁极固定在定子内侧。主发电机结构大同小异，都是转场式的，有隐极和凸极两种， 交流励磁机为转枢式的。 同步发电机由有刷进化到无刷主要是有了交流励磁机和旋转整流器。2．1 交流励磁机交流励磁机实为交流发电机， 电枢铁心用优质电工钢片冲制后，紧密迭压在电枢支架上，然后热套到轴上， 电枢绕组端部用玻璃钢绑扎，以承受高速旋转下的离心力。磁极用特殊钢片组成，具有适当的磁积能， 保证交流发电机能自立建压，为主发电机提供励磁电流。 交流发电机—般依靠自己的剩磁建压，有时为了提高起励的可靠性， 不仅在励磁回中采取起励措施，而且还在交流励磁机的定子磁极极靴安放小块永久磁铁加以励磁。为了提高励磁系统的反应速度，交流励磁机的频率一般比主发电机的高，可高达数百赫兹， 故交流励磁机的极数比主发电机的多，但最好不成简单的整数倍。(例如，某电机的主发电机极数为6，励磁机的极数为 16) 2．2 旋转整流器旋转整流器由半导体旋转整流二极管、快速熔断器、 过电压保护器等元件组成，快速熔断器作为过电流或短路保护串联于每个二极管支路，浪涌抑制器或压敏电阻并联于旋转整流装置的直流侧两端可以吸收瞬时过电压，作过电压保护。旋转整流器与主发电机转子也是同轴安装，整流电路(单相...
