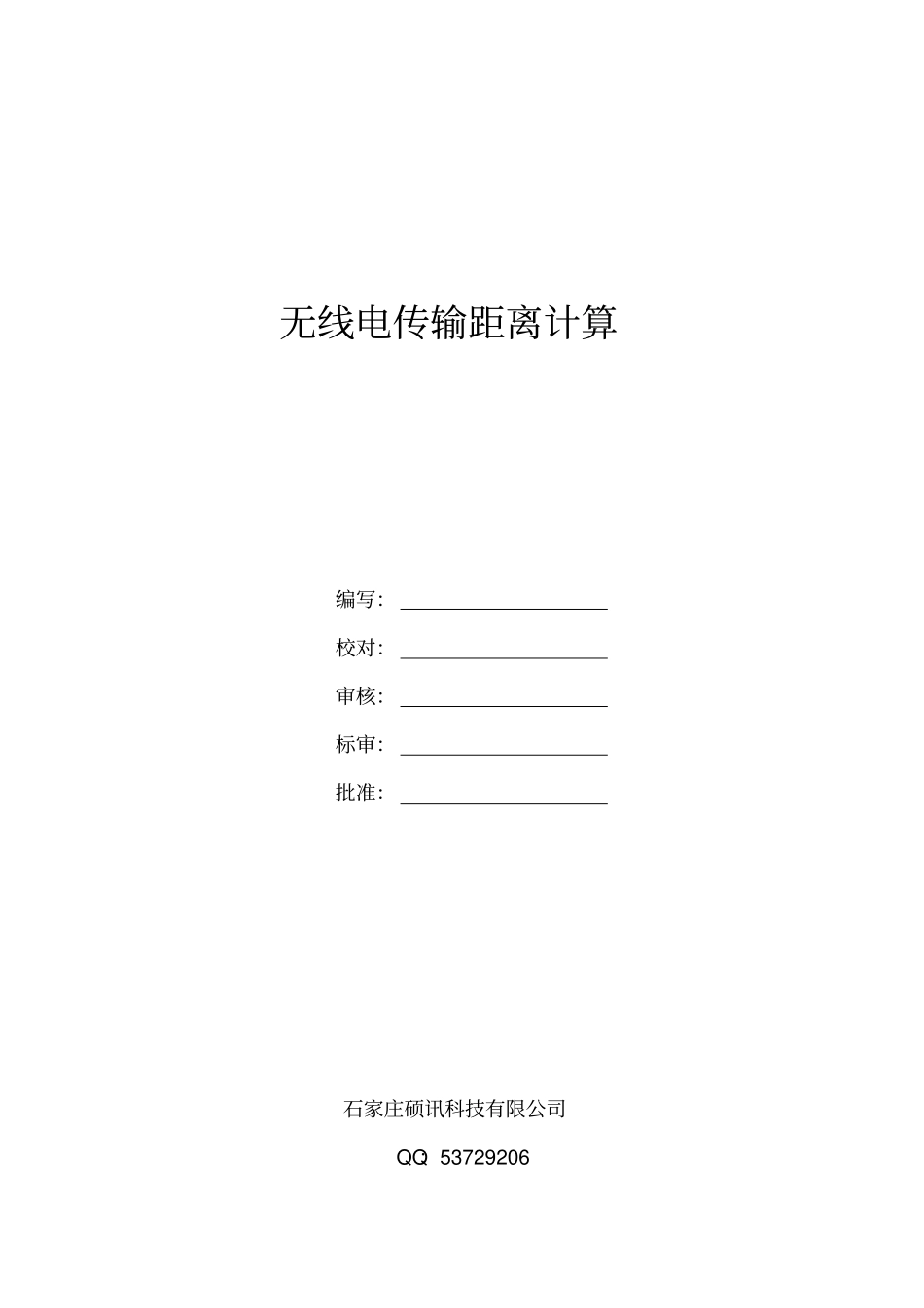

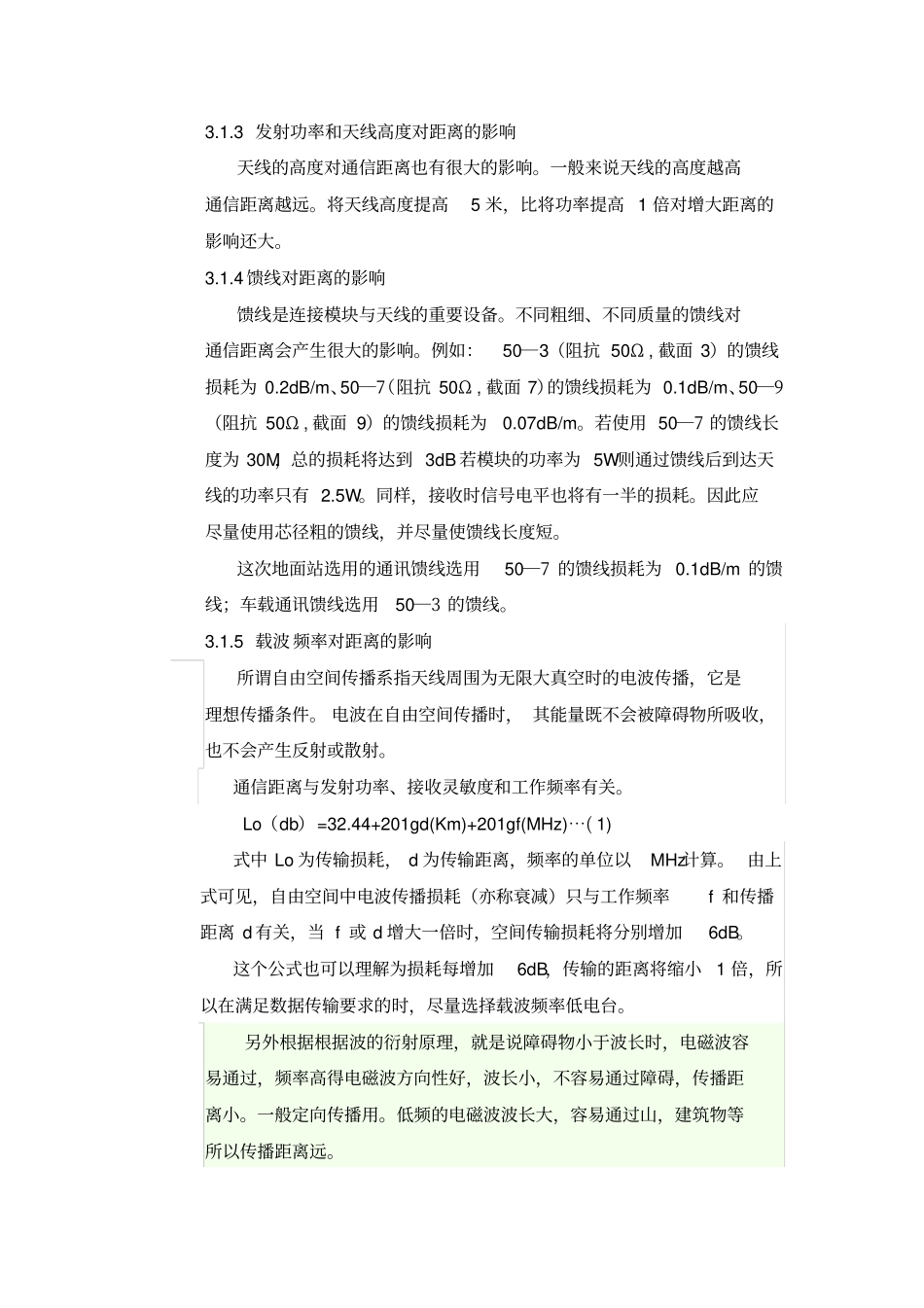

无线电传输距离计算编写:校对:审核:标审:批准:石家庄硕讯科技有限公司QQ:53729206 1、概述略。2、任务来源略。3、设计方案3.1 影响数传电台传输距离因素影响通信距离的主要因素有模块的功率、模块的灵敏度、 模块的选择性、天线的高度、天线的类型、馈线的长度及线径、所在地区无线电干扰的频谱分布、高大建筑或金属物体与天线的相对位置、地形地貌等环境因素。3.1.1 环境对距离的影响通常把传播环境按地形和地物加以分类。按地形分类可分为“准平滑地形”(地形起伏量不超过20 米,变化缓慢、无突出阻挡物)和“不规则地形”(丘陵,独立山岳、倾斜地形) 。因这次应用环境为“准平滑地形”,遮挡较少,地形对传输距离的影响可忽略不计。3.1.2 天线的类型对距离的影响天线的增益对通信距离有很大的影响。一般来说天线的增益越大通信距离越远。下面列出了几种常用的天线的增益及适用范围。a) 吸盘天线:价格适中、安装方便、增益适中,适合于安装在移动车辆上,或吸附在金属物体上。一般增益在2.6dB 左右。b) 中增益全向天线: 增益为 6.5dB,安装需有固定支架, 适合远距离多点传输。c) 高增益全向天线:增益为8.5dB,安装需有固定支架,适合远距离多点传输。d) 定向天线:增益很高,为12dB,安装需有固定支架,适合远距离固定方向传输。这次地面站选用的通讯天线为中增益全向天线;移动站选用的全向天线为吸盘天线。3.1.3 发射功率和天线高度对距离的影响天线的高度对通信距离也有很大的影响。一般来说天线的高度越高通信距离越远。将天线高度提高5 米,比将功率提高 1 倍对增大距离的影响还大。3.1.4 馈线对距离的影响馈线是连接模块与天线的重要设备。不同粗细、不同质量的馈线对通信距离会产生很大的影响。例如:50―3(阻抗 50Ω , 截面 3)的馈线损耗为 0.2dB/m、50―7(阻抗 50Ω , 截面 7)的馈线损耗为 0.1dB/m、50―9(阻抗 50Ω , 截面 9)的馈线损耗为0.07dB/m。若使用 50―7 的馈线长度为 30M,总的损耗将达到 3dB 若模块的功率为 5W则通过馈线后到达天线的功率只有 2.5W。同样,接收时信号电平也将有一半的损耗。因此应尽量使用芯径粗的馈线,并尽量使馈线长度短。这次地面站选用的通讯馈线选用50―7 的馈线损耗为 0.1dB/m 的馈线;车载通讯馈线选用50―3 的馈线。3.1.5 载波 频率对距离的影响所谓自由空间传播系指天线周围为无限大真空时的电波传播,它是理想传播条件。 电...
