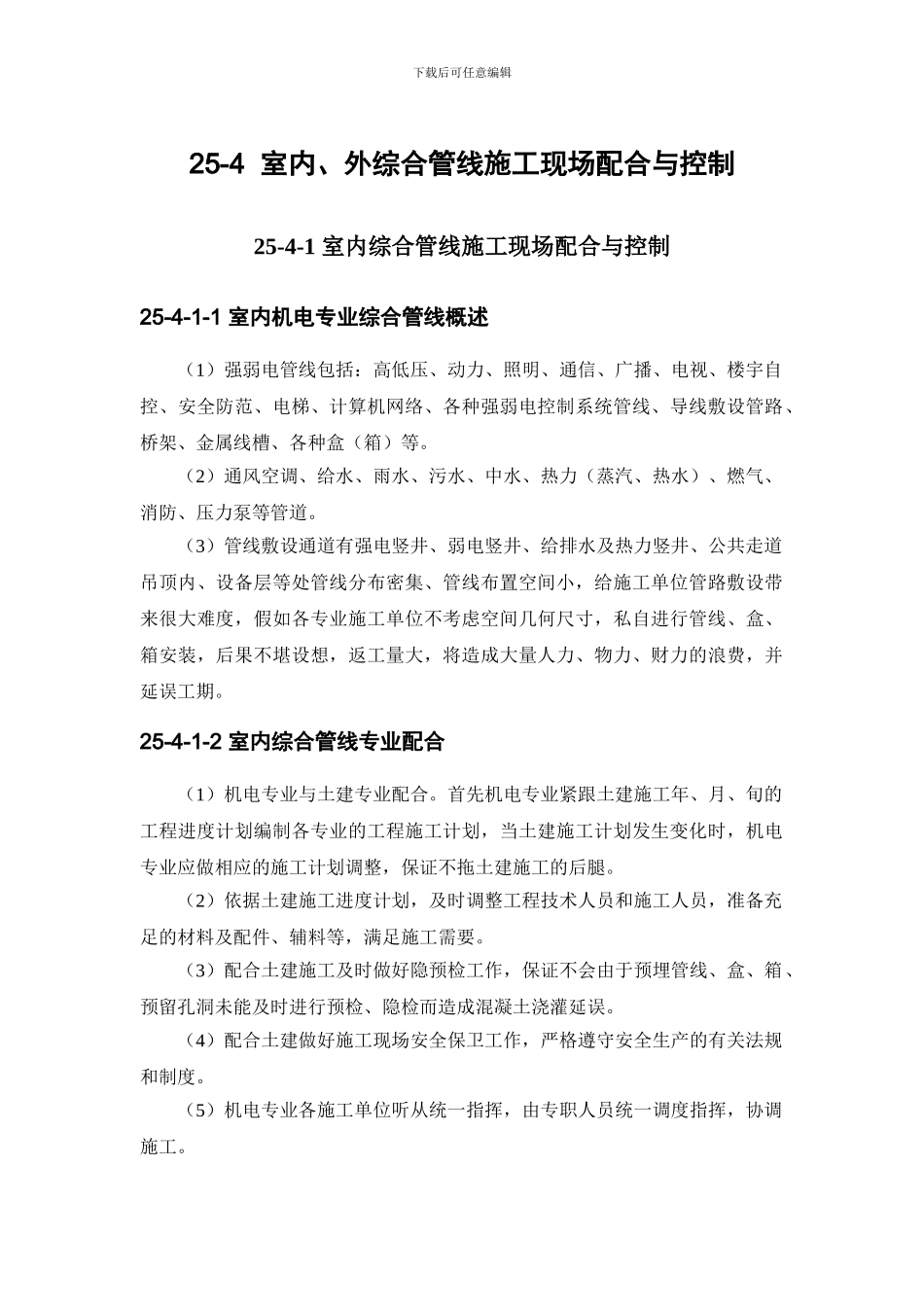

下载后可任意编辑25-4 室内、外综合管线施工现场配合与控制25-4-1 室内综合管线施工现场配合与控制25-4-1-1 室内机电专业综合管线概述（1）强弱电管线包括：高低压、动力、照明、通信、广播、电视、楼宇自控、安全防范、电梯、计算机网络、各种强弱电控制系统管线、导线敷设管路、桥架、金属线槽、各种盒（箱）等。（2）通风空调、给水、雨水、污水、中水、热力（蒸汽、热水）、燃气、消防、压力泵等管道。（3）管线敷设通道有强电竖井、弱电竖井、给排水及热力竖井、公共走道吊顶内、设备层等处管线分布密集、管线布置空间小，给施工单位管路敷设带来很大难度，假如各专业施工单位不考虑空间几何尺寸，私自进行管线、盒、箱安装，后果不堪设想，返工量大，将造成大量人力、物力、财力的浪费，并延误工期。25-4-1-2 室内综合管线专业配合（1）机电专业与土建专业配合。首先机电专业紧跟土建施工年、月、旬的工程进度计划编制各专业的工程施工计划，当土建施工计划发生变化时，机电专业应做相应的施工计划调整，保证不拖土建施工的后腿。（2）依据土建施工进度计划，及时调整工程技术人员和施工人员，准备充足的材料及配件、辅料等，满足施工需要。（3）配合土建施工及时做好隐预检工作，保证不会由于预埋管线、盒、箱、预留孔洞未能及时进行预检、隐检而造成混凝土浇灌延误。（4）配合土建做好施工现场安全保卫工作，严格遵守安全生产的有关法规和制度。（5）机电专业各施工单位听从统一指挥，由专职人员统一调度指挥，协调施工。下载后可任意编辑（6）管道施工原则；通风管道先行，有压管道让无压管道先行，小管让大管。25-4-1-3 室内综合管线施工控制要点（1）机电专业各种管线密集处，应做大样图或在综合管线平面图上标明管线的走向、坡向、管道载体类别、根数、管径、标高、坐标位置，各专业人员依据上述参数到现场实地测量核实，经复核确认无误方可进行施工。对善自施工的单位应进行教育或处罚。（2）管道支吊架，特别有大口径管或通风管道，应有具体施工方案，明确荷载、固定螺栓承受拉力是否符合要求，有动荷载的大型管道应由设计人员进行核算后再施工。（3）管道口径较大，动荷载力量大，假如吊装在顶板上，除由机电设计者确定固定螺栓承重荷载外，还应与结构设计者协商，顶板是否能承受管道自重与动荷载的冲击力，经核实符合设计要求后，再施工。假如经设计人员测算有一项不符合要求时，需拿出补救措施方案，确认可行后再施工，否则...
