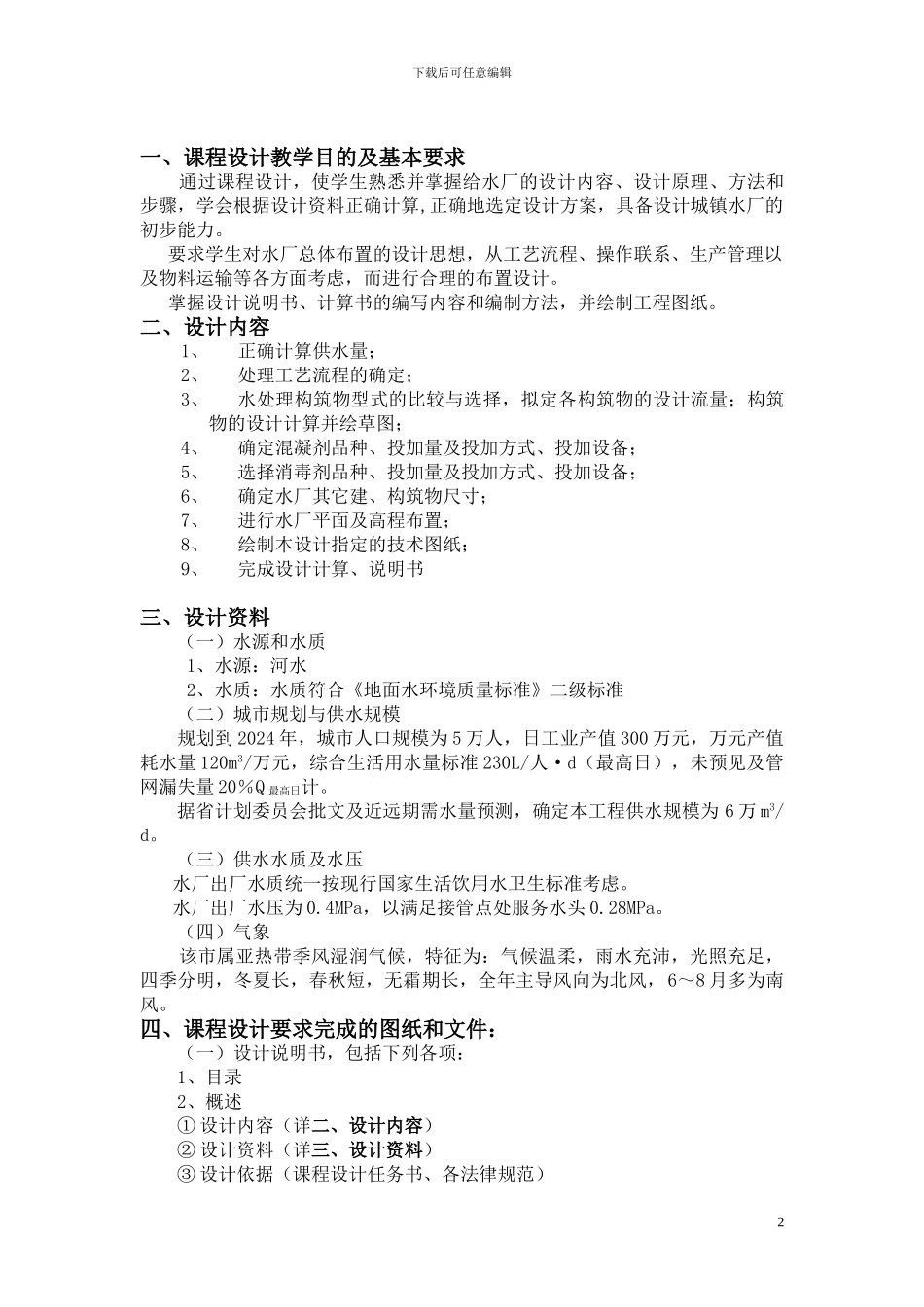

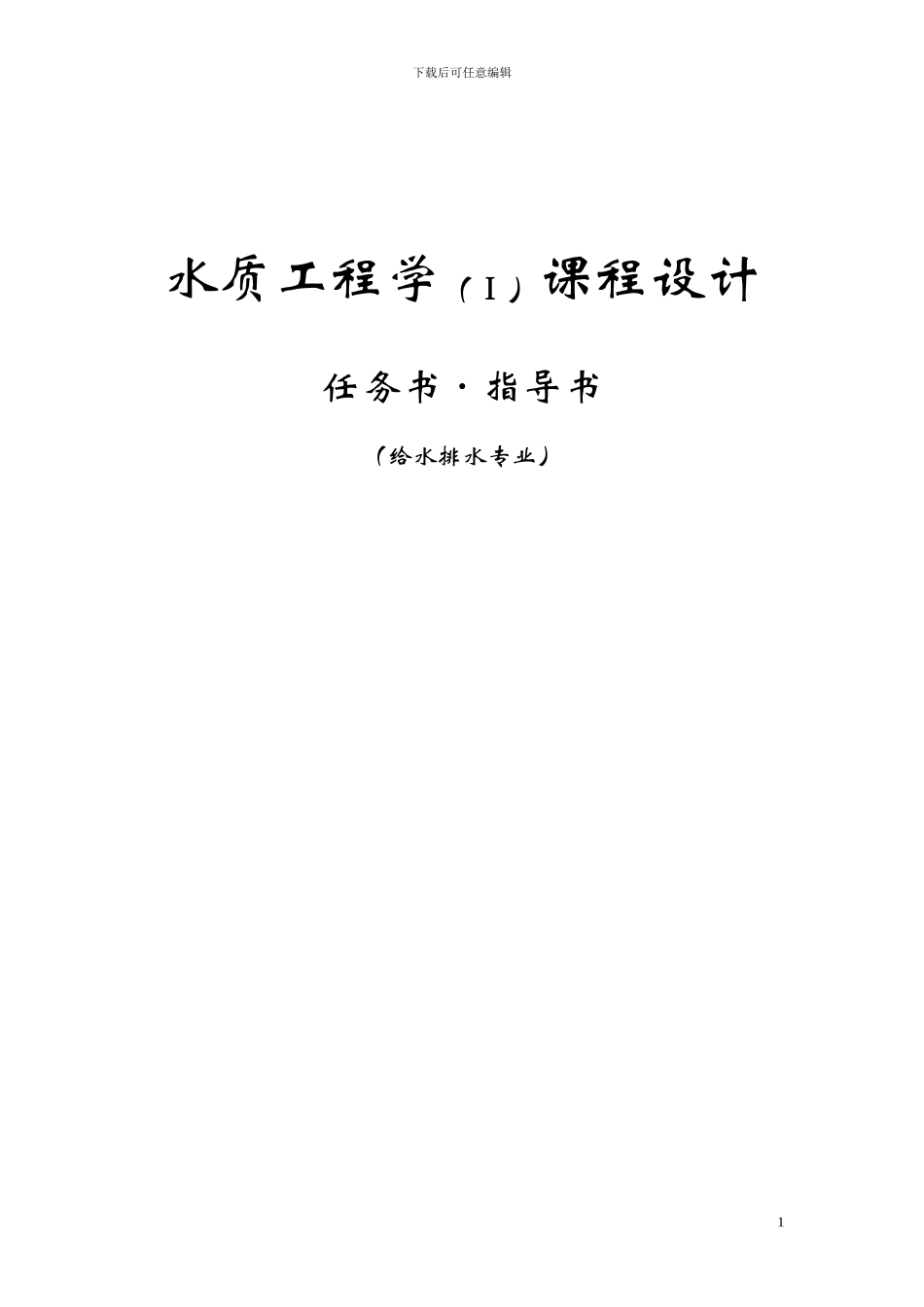

下载后可任意编辑水质工程学(Ⅰ)课程设计任务书·指导书(给水排水专业) 1下载后可任意编辑一、课程设计教学目的及基本要求 通过课程设计,使学生熟悉并掌握给水厂的设计内容、设计原理、方法和步骤,学会根据设计资料正确计算,正确地选定设计方案,具备设计城镇水厂的初步能力。要求学生对水厂总体布置的设计思想,从工艺流程、操作联系、生产管理以及物料运输等各方面考虑,而进行合理的布置设计。掌握设计说明书、计算书的编写内容和编制方法,并绘制工程图纸。二、设计内容1、正确计算供水量;2、处理工艺流程的确定;3、水处理构筑物型式的比较与选择,拟定各构筑物的设计流量;构筑物的设计计算并绘草图; 4、确定混凝剂品种、投加量及投加方式、投加设备;5、选择消毒剂品种、投加量及投加方式、投加设备;6、确定水厂其它建、构筑物尺寸;7、进行水厂平面及高程布置;8、绘制本设计指定的技术图纸;9、完成设计计算、说明书三、设计资料(一)水源和水质1、水源:河水 2、水质:水质符合《地面水环境质量标准》二级标准(二)城市规划与供水规模规划到 2024 年,城市人口规模为 5 万人,日工业产值 300 万元,万元产值耗水量 120m3/万元,综合生活用水量标准 230L/人·d(最高日),未预见及管网漏失量 20%Q 最高日计。据省计划委员会批文及近远期需水量预测,确定本工程供水规模为 6 万 m3/ d。(三)供水水质及水压水厂出厂水质统一按现行国家生活饮用水卫生标准考虑。水厂出厂水压为 0.4MPa,以满足接管点处服务水头 0.28MPa。(四)气象 该市属亚热带季风湿润气候,特征为:气候温柔,雨水充沛,光照充足,四季分明,冬夏长,春秋短,无霜期长,全年主导风向为北风,6~8 月多为南风。四、课程设计要求完成的图纸和文件:(一)设计说明书,包括下列各项:1、目录2、概述① 设计内容(详二、设计内容)② 设计资料(详三、设计资料)③ 设计依据(课程设计任务书、各法律规范)2下载后可任意编辑④设计原则及设计特点3、计算供水流量;4、处理工艺流程的确定5、处理构筑物型式的比较与选择6、处理构筑物的设计(说明各构筑物的设计规模、型式、尺寸)及设备选择、主要设计参数7、其它建构筑物尺寸及设备选择、主要设计参数说明8、水厂平面及高程布置(布置原则及特点说明)9、主要设备材料表 说明书应简明扼要,表格说明、要求文字通顺、段落分明、字迹工整。字号为仿宋体 7 或 10 号,字距为字高的...
