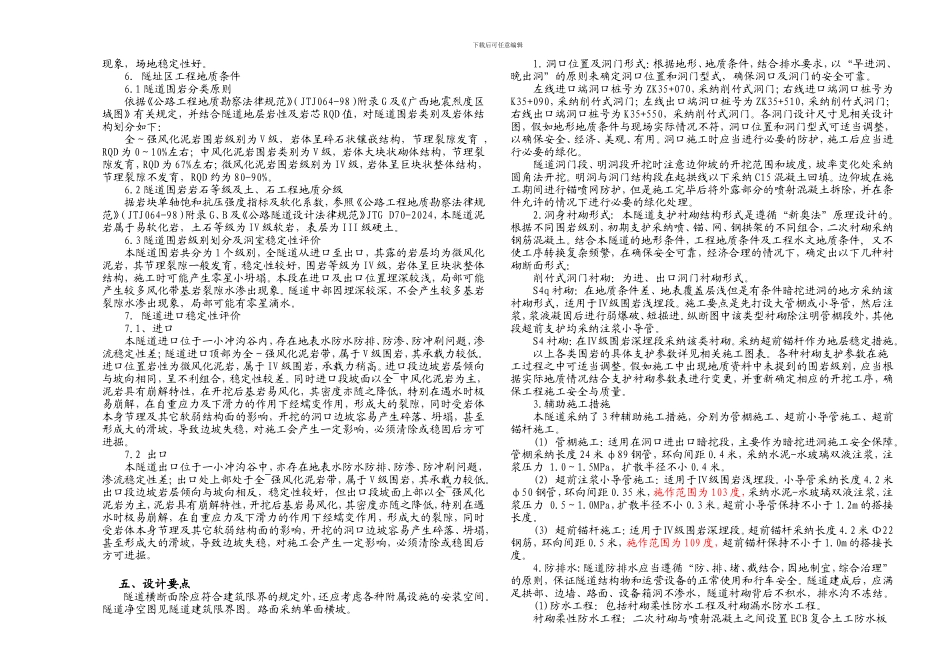

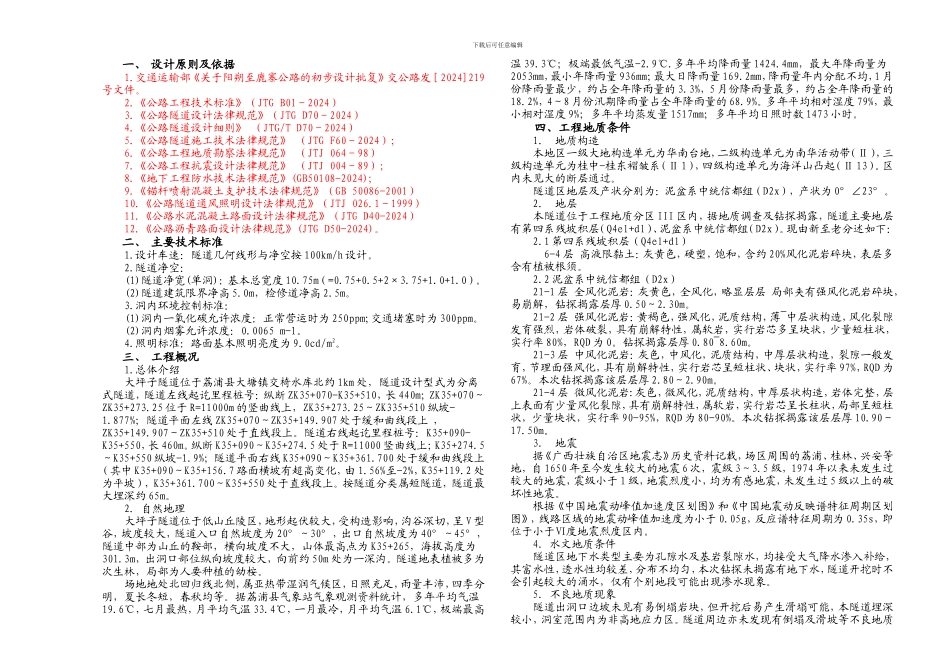

下载后可任意编辑大坪子隧道说明书 下载后可任意编辑一、 设计原则及依据1.交通运输部《关于阳朔至鹿寨公路的初步设计批复》交公路发［2024]219号文件。2.《公路工程技术标准》（JTG B01－2024）3.《公路隧道设计法律规范》（JTG D70－2024）4.《公路隧道设计细则》 （JTG/T D70－2024）5.《公路隧道施工技术法律规范》 （JTG F60－2024）；6.《公路工程地质勘察法律规范》 （JTJ 064－98）7.《公路工程抗震设计法律规范》 （JTJ 004－89）；8.《地下工程防水技术法律规范》(GB50108-2024);9.《锚杆喷射混凝土支护技术法律规范》（GB 50086-2001）10.《公路隧道通风照明设计法律规范》（JTJ 026.1－1999）11.《公路水泥混凝土路面设计法律规范》（JTG D40-2024）12.《公路沥青路面设计法律规范》(JTG D50-2024)。二、 主要技术标准1.设计车速：隧道几何线形与净空按 100km/h 设计。2.隧道净空：(1)隧道净宽(单洞)：基本总宽度 10.75m（=0.75+0.5+2×3.75+1.0+1.0）。(2)隧道建筑限界净高 5.0m，检修道净高 2.5m。3.洞内环境控制标准：(1)洞内一氧化碳允许浓度：正常营运时为 250ppm;交通堵塞时为 300ppm。(2)洞内烟雾允许浓度：0.0065 m-1。4.照明标准：路面基本照明亮度为 9.0cd/m2。三、 工程概况1.总体介绍大坪子隧道位于荔浦县大塘镇交椅水库北约 1km 处，隧道设计型式为分离式隧道，隧道左线起讫里程桩号：纵断 ZK35+070-K35+510，长 440m；ZK35+070～ZK35+273.25 位于 R=11000m 的竖曲线上，ZK35+273.25～ZK335+510 纵坡-1.877%；隧道平面左线 ZK35+070～ZK35+149.907 处于缓和曲线段上 ，ZK35+149.907～ZK35+510 处于直线段上。隧道右线起讫里程桩号：K35+090-K35+550，长 460m。纵断 K35+090～K35+274.5 处于 R=11000 竖曲线上；K35+274.5～K35+550 纵坡-1.9%；隧道平面右线 K35+090～K35+361.700 处于缓和曲线段上（其中 K35+090～K35+156.7 路面横坡有超高变化，由 1.56%至-2%，K35+119.2 处为平坡），K35+361.700～K35+550 处于直线段上。按隧道分类属短隧道，隧道最大埋深约 65m。2. 自然地理大坪子隧道位于低山丘陵区，地形起伏较大，受构造影响，沟谷深切，呈 V 型谷，坡度较大，隧道入口自然坡度为 20°～30°，出口自然坡度为 40°～45°，隧道中部为山丘的鞍部，横向坡度不大，山体最高点为 K35+265，海拔高度为301.3m，出洞口部位纵向坡度较大，向前约 50m 处为一...
