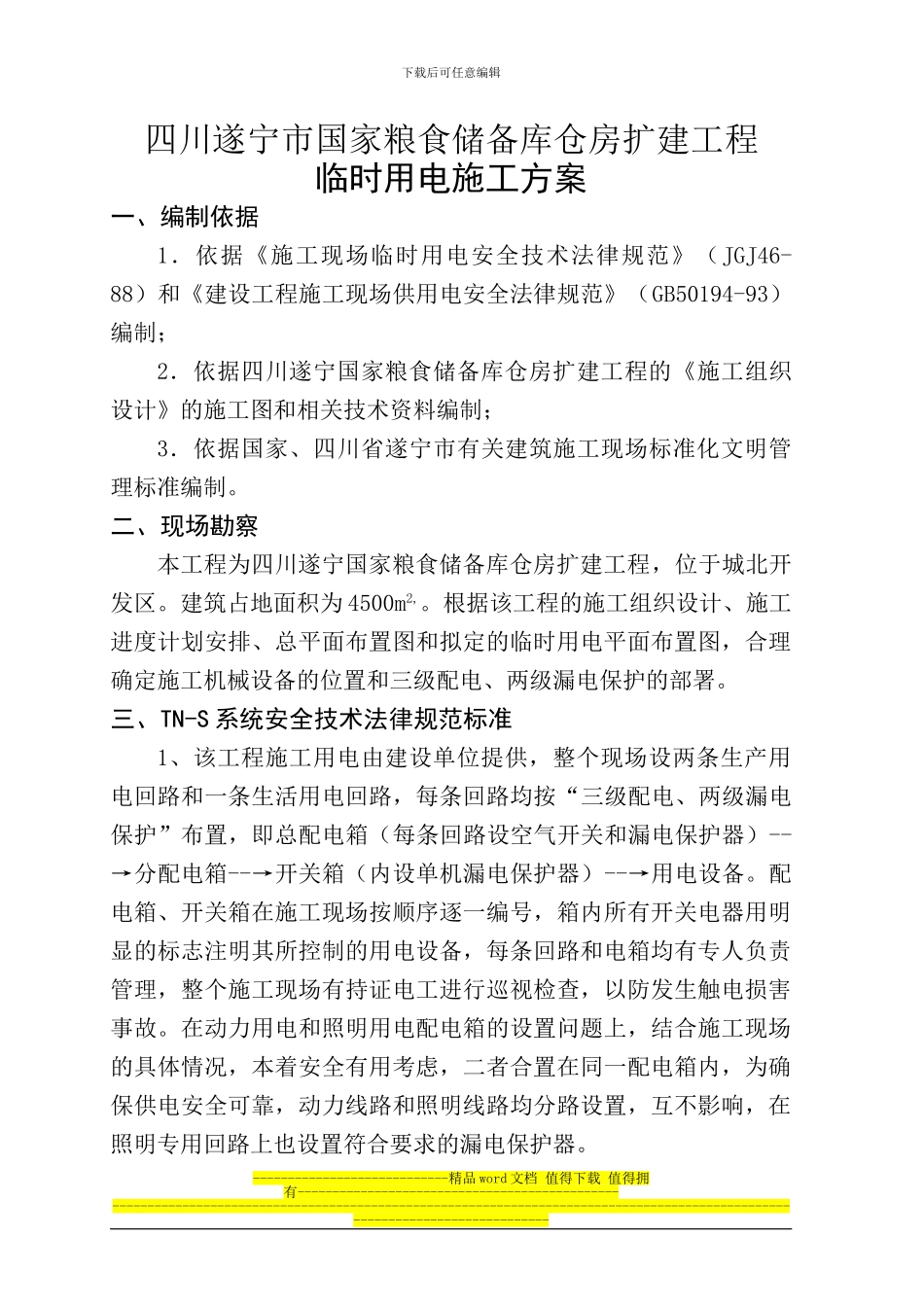

下载后可任意编辑四川遂宁市国家粮食储备库仓房扩建工程临时用电施工方案一、编制依据1．依据《施工现场临时用电安全技术法律规范》（JGJ46-88）和《建设工程施工现场供用电安全法律规范》（GB50194-93）编制；2．依据四川遂宁国家粮食储备库仓房扩建工程的《施工组织设计》的施工图和相关技术资料编制；3．依据国家、四川省遂宁市有关建筑施工现场标准化文明管理标准编制。二、现场勘察本工程为四川遂宁国家粮食储备库仓房扩建工程，位于城北开发区。建筑占地面积为 4500m2,。根据该工程的施工组织设计、施工进度计划安排、总平面布置图和拟定的临时用电平面布置图，合理确定施工机械设备的位置和三级配电、两级漏电保护的部署。三、TN-S 系统安全技术法律规范标准1、该工程施工用电由建设单位提供，整个现场设两条生产用电回路和一条生活用电回路，每条回路均按“三级配电、两级漏电保护”布置，即总配电箱（每条回路设空气开关和漏电保护器）--→分配电箱--→开关箱（内设单机漏电保护器）--→用电设备。配电箱、开关箱在施工现场按顺序逐一编号，箱内所有开关电器用明显的标志注明其所控制的用电设备，每条回路和电箱均有专人负责管理，整个施工现场有持证电工进行巡视检查，以防发生触电损害事故。在动力用电和照明用电配电箱的设置问题上，结合施工现场的具体情况，本着安全有用考虑，二者合置在同一配电箱内，为确保供电安全可靠，动力线路和照明线路均分路设置，互不影响，在照明专用回路上也设置符合要求的漏电保护器。----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------下载后可任意编辑2、配电线路由建设单位送至施工场地总配电箱处的一次侧电源为三相四线制 380/220V 低压供电系统，自总配电箱二次侧开始配电，严格按三相五线制覆盖整个施工现场，工作零线和保护零线严格分开，所有用电设备（包括配电箱、开关箱等）在正常情况下不带电的金属外壳必须和保护零线相连接，保护零线不能接负载，其中保护零线与其他各导线颜色应区别开来，宜用绿/黄双色线。在电缆的选择上，根据安全用电法律规范标准整个现场均使用五芯电缆，电缆源墙敷设时，应分段用绝缘子或塑料线固定，严禁使用金属裸线作绑线，电缆在室外直接埋地敷设的深度应不...
