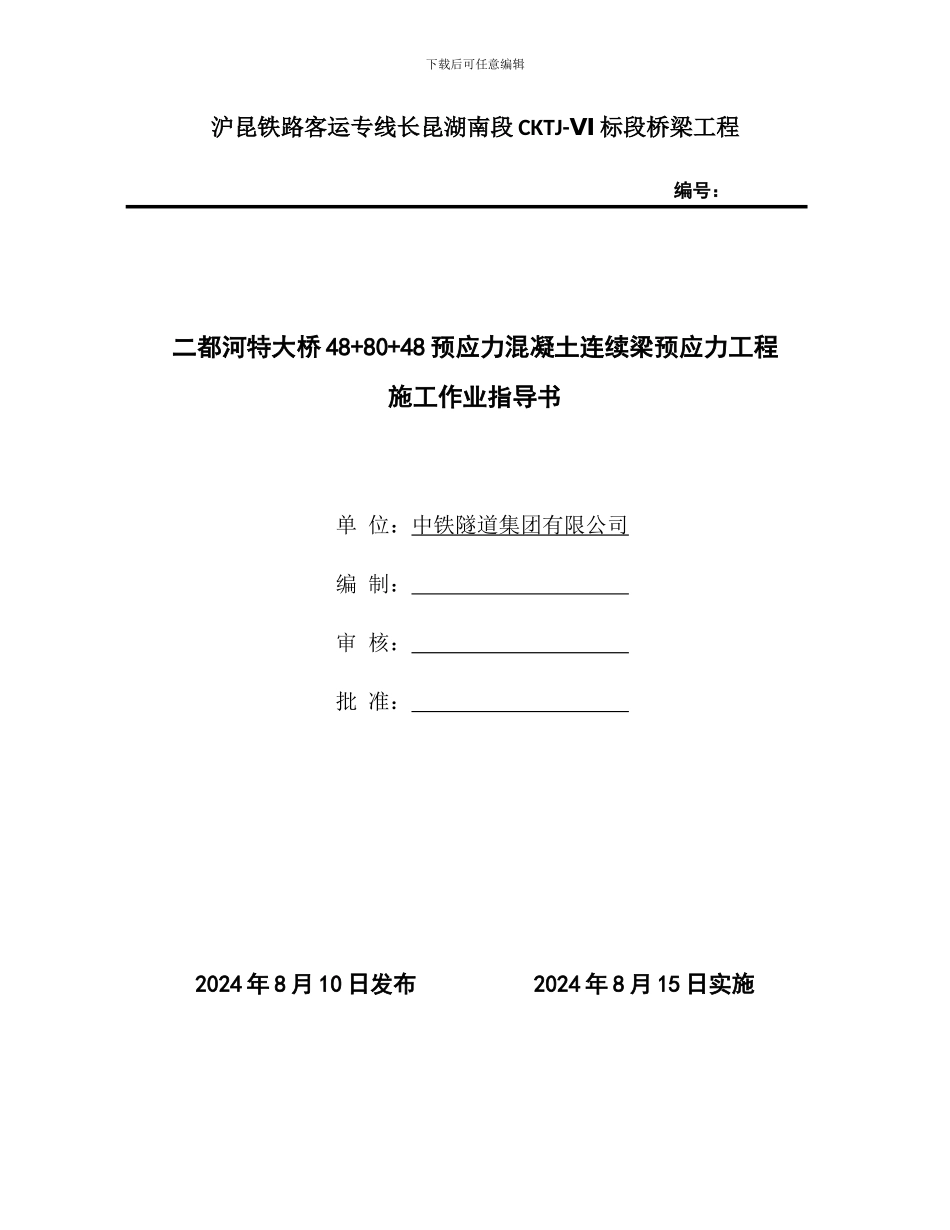

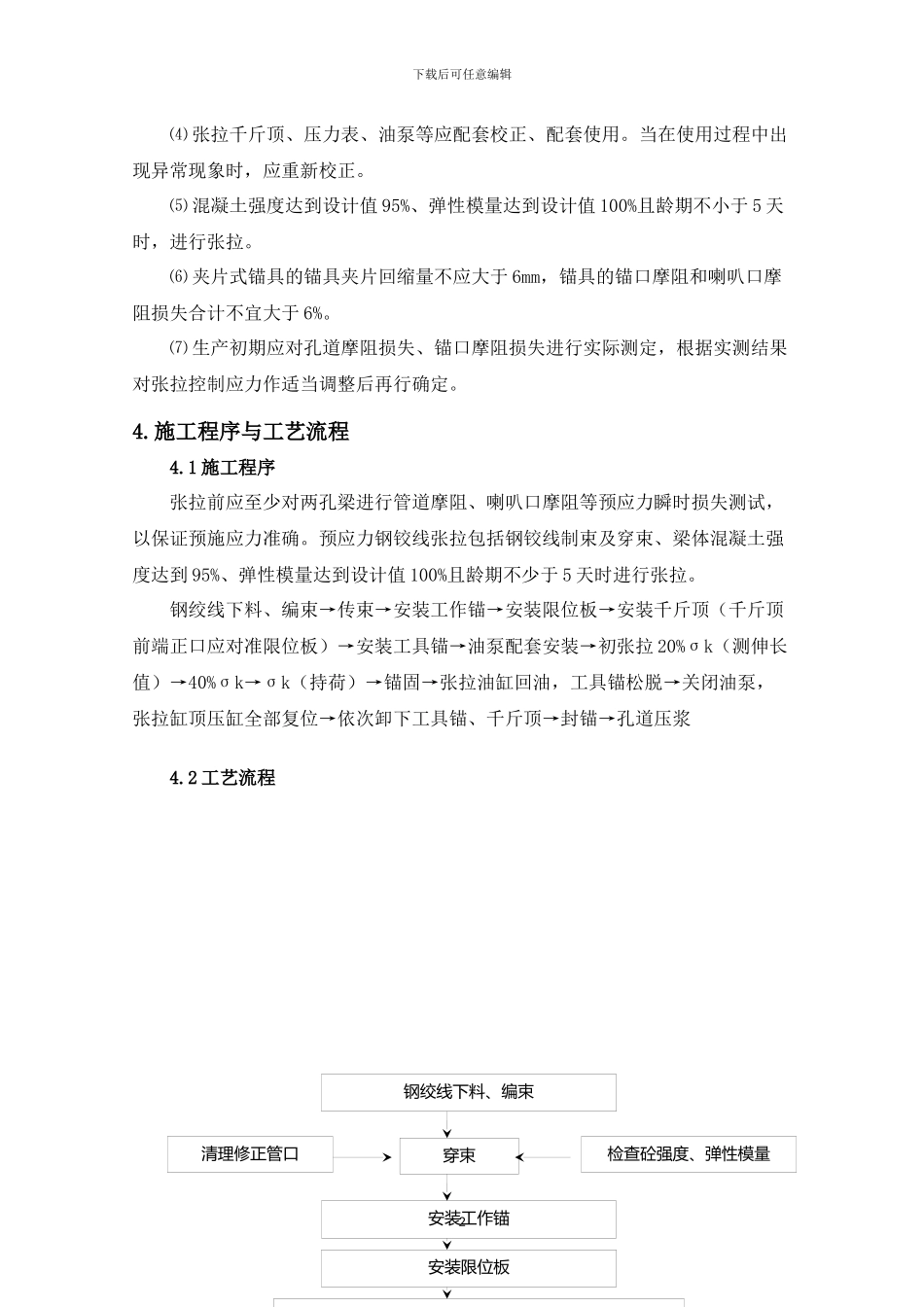

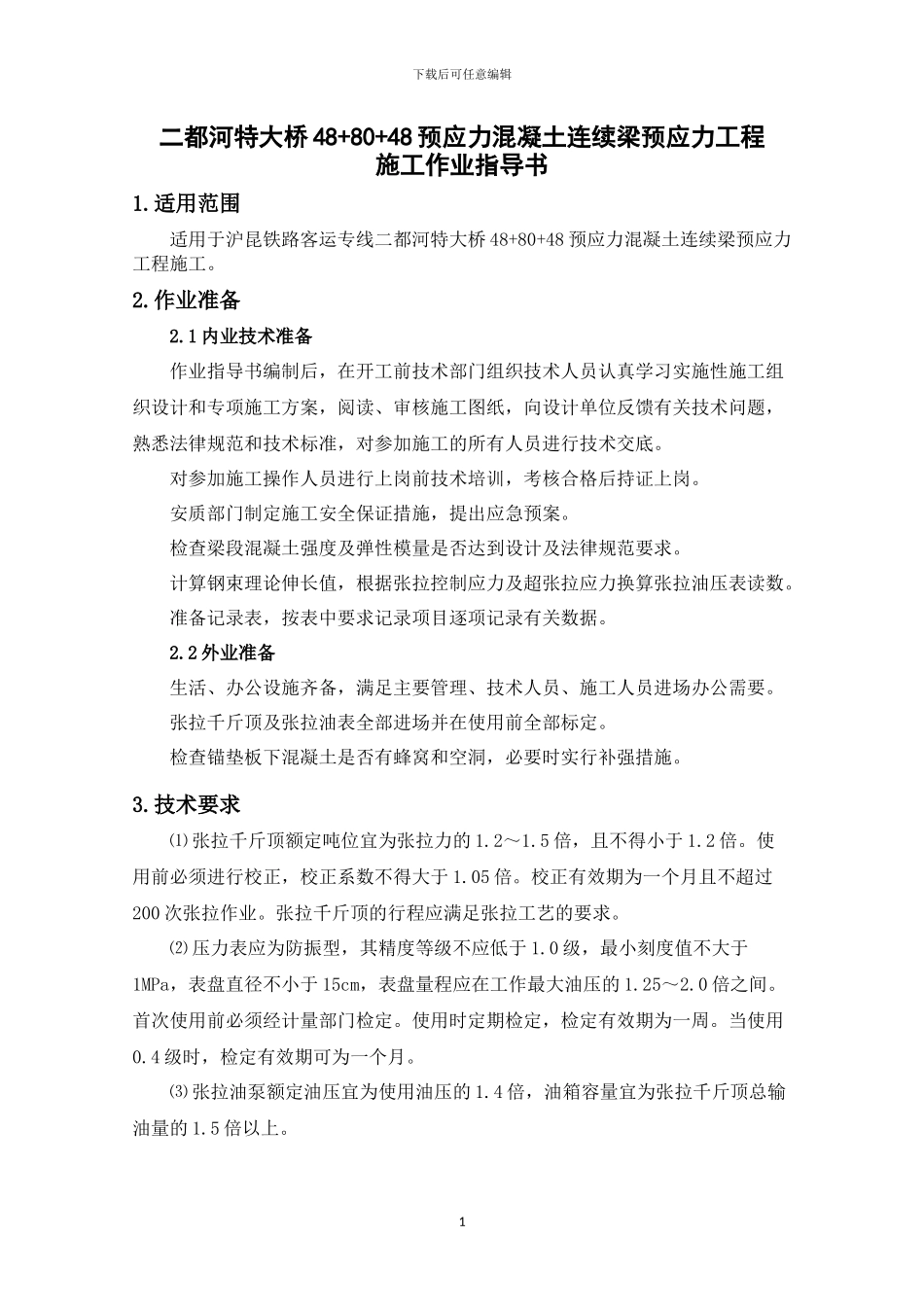

下载后可任意编辑沪昆铁路客运专线长昆湖南段 CKTJ-Ⅵ 标段桥梁工程 编号： 二都河特大桥 48+80+48 预应力混凝土连续梁预应力工程施工作业指导书 单 位：中铁隧道集团有限公司编 制： 审 核： 批 准： 2024 年 8 月 10 日发布 2024 年 8 月 15 日实施下载后可任意编辑二都河特大桥 48+80+48 预应力混凝土连续梁预应力工程施工作业指导书1.适用范围适用于沪昆铁路客运专线二都河特大桥 48+80+48 预应力混凝土连续梁预应力工程施工。2.作业准备2.1 内业技术准备作业指导书编制后，在开工前技术部门组织技术人员认真学习实施性施工组织设计和专项施工方案，阅读、审核施工图纸，向设计单位反馈有关技术问题，熟悉法律规范和技术标准，对参加施工的所有人员进行技术交底。对参加施工操作人员进行上岗前技术培训，考核合格后持证上岗。安质部门制定施工安全保证措施，提出应急预案。检查梁段混凝土强度及弹性模量是否达到设计及法律规范要求。计算钢束理论伸长值，根据张拉控制应力及超张拉应力换算张拉油压表读数。准备记录表，按表中要求记录项目逐项记录有关数据。2.2 外业准备生活、办公设施齐备，满足主要管理、技术人员、施工人员进场办公需要。张拉千斤顶及张拉油表全部进场并在使用前全部标定。检查锚垫板下混凝土是否有蜂窝和空洞，必要时实行补强措施。3.技术要求⑴ 张拉千斤顶额定吨位宜为张拉力的 1.2～1.5 倍，且不得小于 1.2 倍。使用前必须进行校正，校正系数不得大于 1.05 倍。校正有效期为一个月且不超过200 次张拉作业。张拉千斤顶的行程应满足张拉工艺的要求。⑵ 压力表应为防振型，其精度等级不应低于 1.0 级，最小刻度值不大于1MPa，表盘直径不小于 15cm，表盘量程应在工作最大油压的 1.25～2.0 倍之间。首次使用前必须经计量部门检定。使用时定期检定，检定有效期为一周。当使用0.4 级时，检定有效期可为一个月。⑶ 张拉油泵额定油压宜为使用油压的 1.4 倍，油箱容量宜为张拉千斤顶总输油量的 1.5 倍以上。1钢绞线下料、编束穿束清理修正管口检查砼强度、弹性模量安装工作锚安装限位板安装千斤顶（千斤顶前端正口应对准限位板）下载后可任意编辑⑷ 张拉千斤顶、压力表、油泵等应配套校正、配套使用。当在使用过程中出现异常现象时，应重新校正。⑸ 混凝土强度达到设计值 95%、弹性模量达到设计值 100%且龄期不小于 5 天时，进行张拉。⑹ 夹片式锚具的锚具夹片回缩量不...
