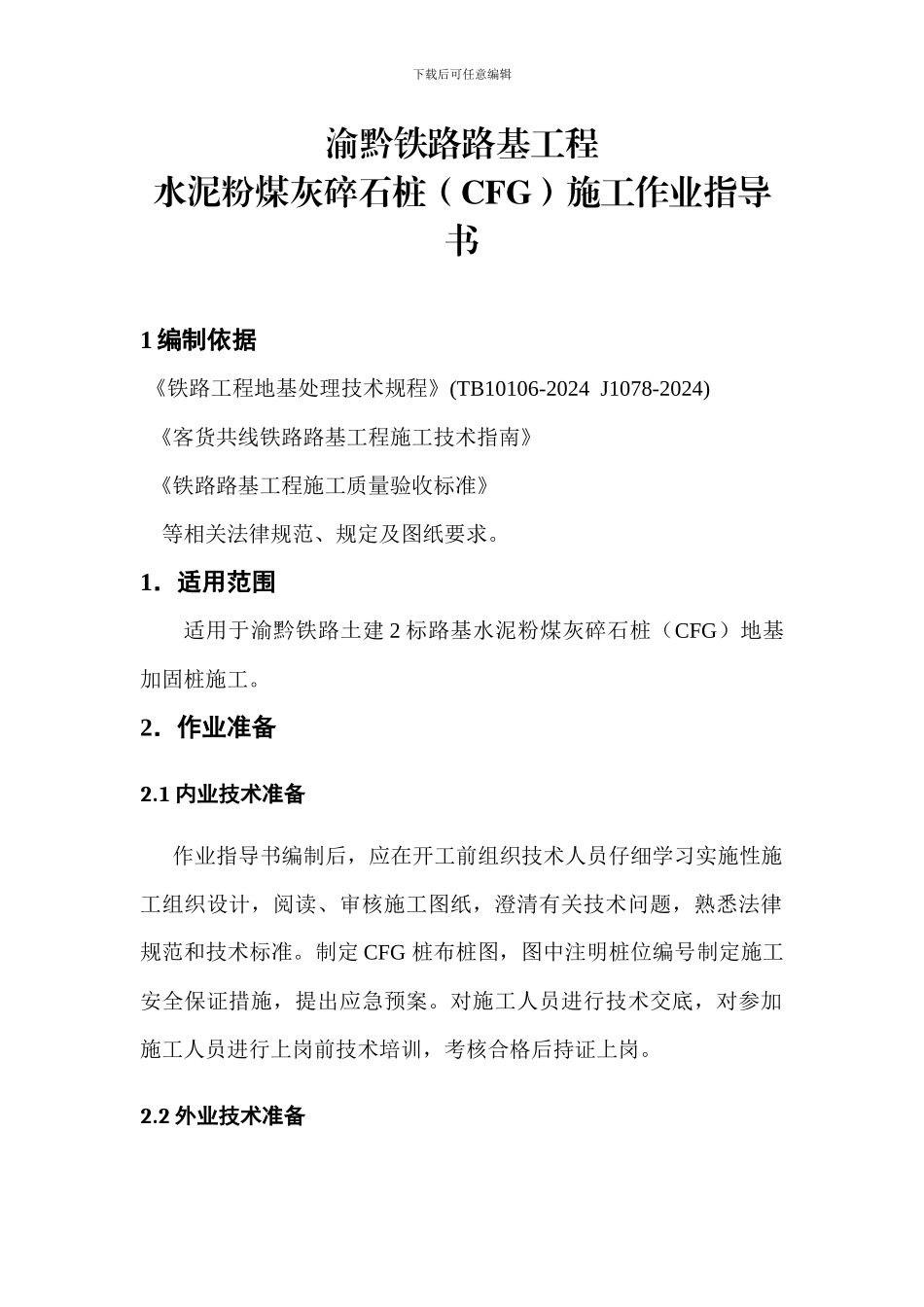

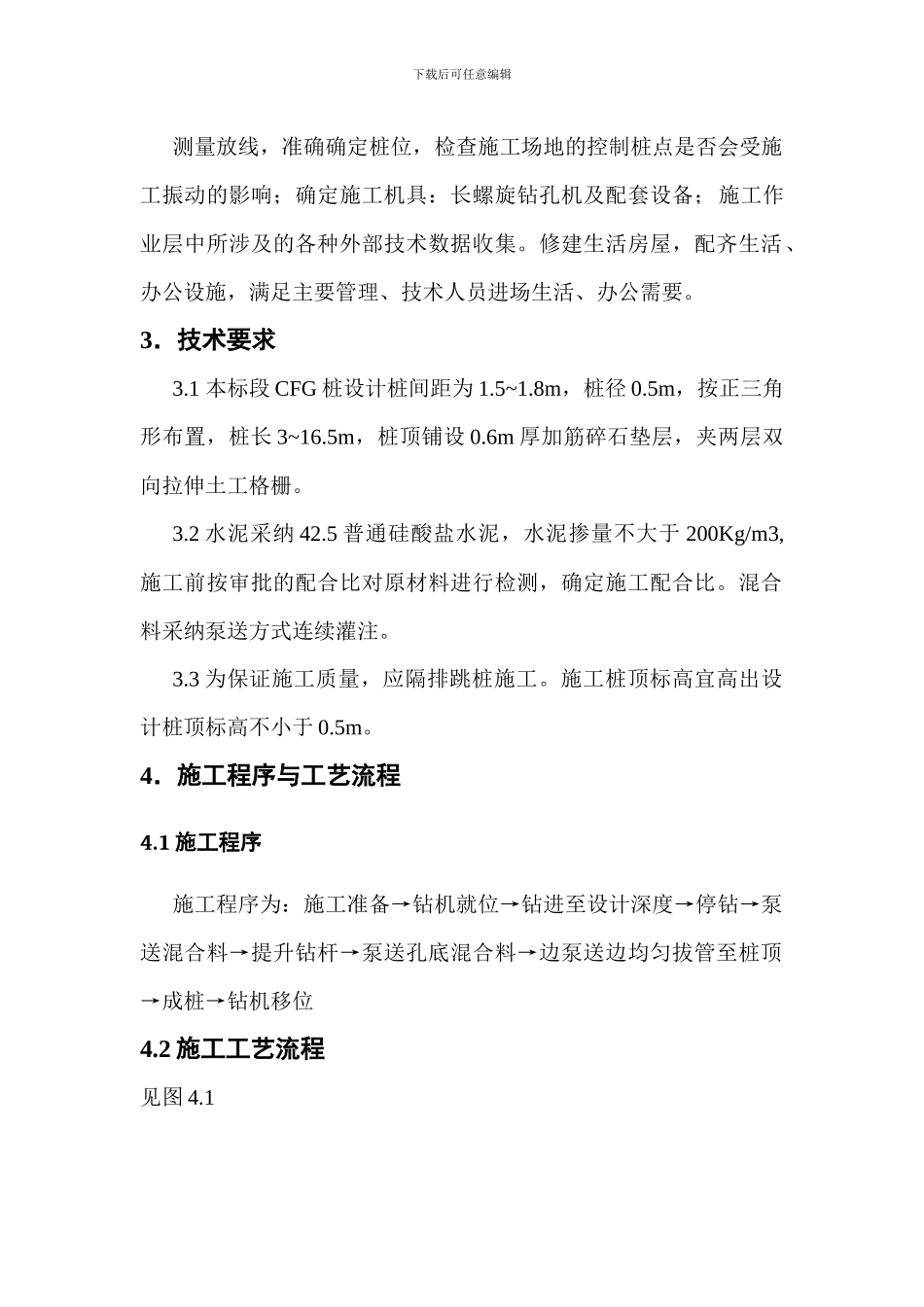

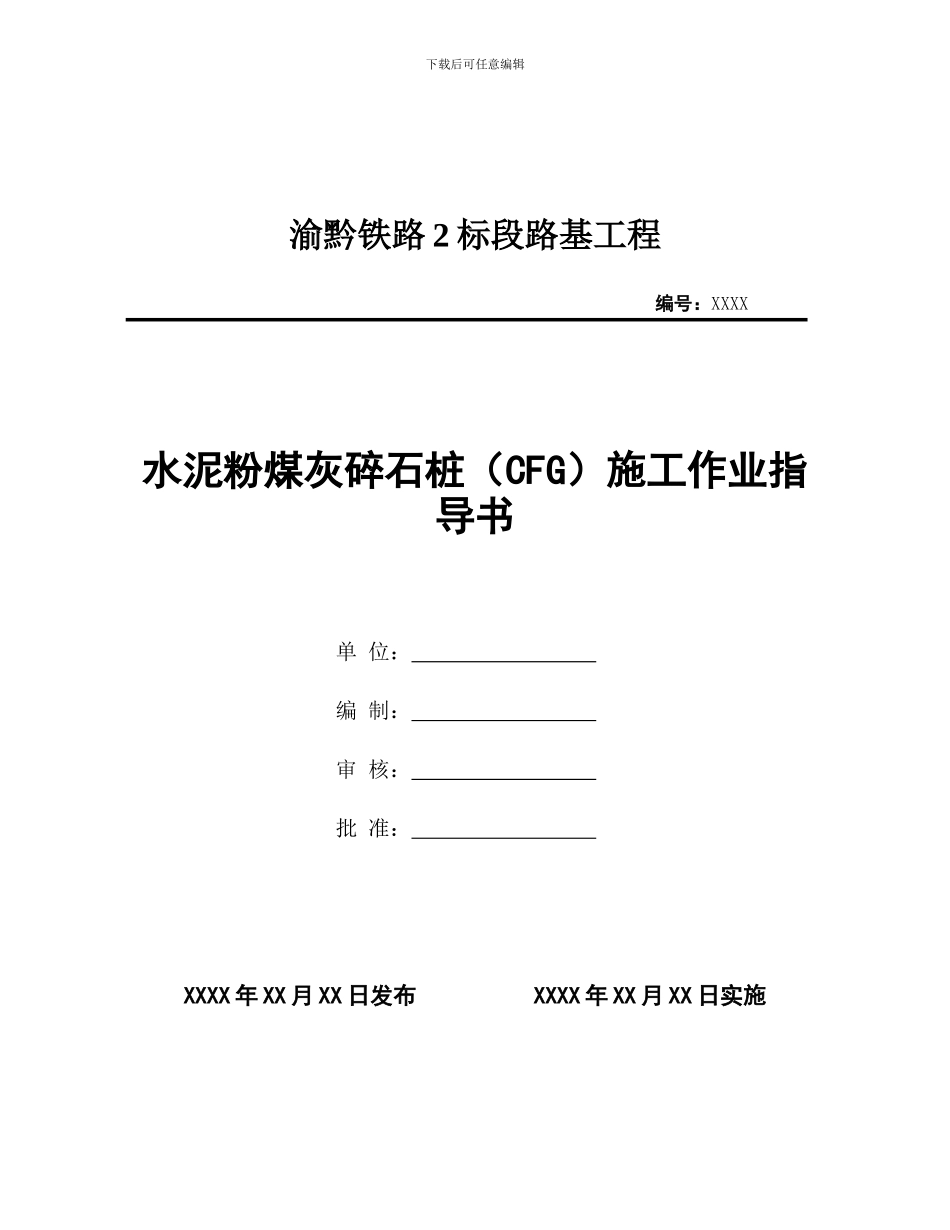

下载后可任意编辑渝黔铁路 2 标段路基工程 编号：XXXX 水泥粉煤灰碎石桩（CFG）施工作业指导书 单 位： 编 制： 审 核： 批 准： XXXX 年 XX 月 XX 日发布 XXXX 年 XX 月 XX 日实施下载后可任意编辑渝黔铁路路基工程水泥粉煤灰碎石桩（CFG）施工作业指导书1 编制依据 《铁路工程地基处理技术规程》(TB10106-2024 J1078-2024)《客货共线铁路路基工程施工技术指南》《铁路路基工程施工质量验收标准》等相关法律规范、规定及图纸要求。1．适用范围适用于渝黔铁路土建 2 标路基水泥粉煤灰碎石桩（CFG）地基加固桩施工。2．作业准备2.1 内业技术准备作业指导书编制后，应在开工前组织技术人员仔细学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉法律规范和技术标准。制定 CFG 桩布桩图，图中注明桩位编号制定施工安全保证措施，提出应急预案。对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。2.2 外业技术准备下载后可任意编辑测量放线，准确确定桩位，检查施工场地的控制桩点是否会受施工振动的影响；确定施工机具：长螺旋钻孔机及配套设备；施工作业层中所涉及的各种外部技术数据收集。修建生活房屋，配齐生活、办公设施，满足主要管理、技术人员进场生活、办公需要。3．技术要求3.1 本标段 CFG 桩设计桩间距为 1.5~1.8m，桩径 0.5m，按正三角形布置，桩长 3~16.5m，桩顶铺设 0.6m 厚加筋碎石垫层，夹两层双向拉伸土工格栅。3.2 水泥采纳 42.5 普通硅酸盐水泥，水泥掺量不大于 200Kg/m3,施工前按审批的配合比对原材料进行检测，确定施工配合比。混合料采纳泵送方式连续灌注。3.3 为保证施工质量，应隔排跳桩施工。施工桩顶标高宜高出设计桩顶标高不小于 0.5m。4．施工程序与工艺流程4.1 施工程序施工程序为：施工准备→钻机就位→钻进至设计深度→停钻→泵送混合料→提升钻杆→泵送孔底混合料→边泵送边均匀拔管至桩顶→成桩→钻机移位4.2 施工工艺流程见图 4.1下载后可任意编辑桩机就位调平机身配合比试验钻孔至设计标高抽取混合填料样品制作试块泵压混合填料拌和混合填料钻具提出孔口及清土移机至下一桩位清除桩间土、凿桩头下载后可任意编辑图 4.1 CFG 桩施工工艺流程图 5．施工要求5.1 施工准备 施工前，进行室内配合比试验，要求桩体混合料试块（边长 15cm立方体）标准养护 28 天无侧限抗压强度不小于 15MPa，利用室内混合料...
