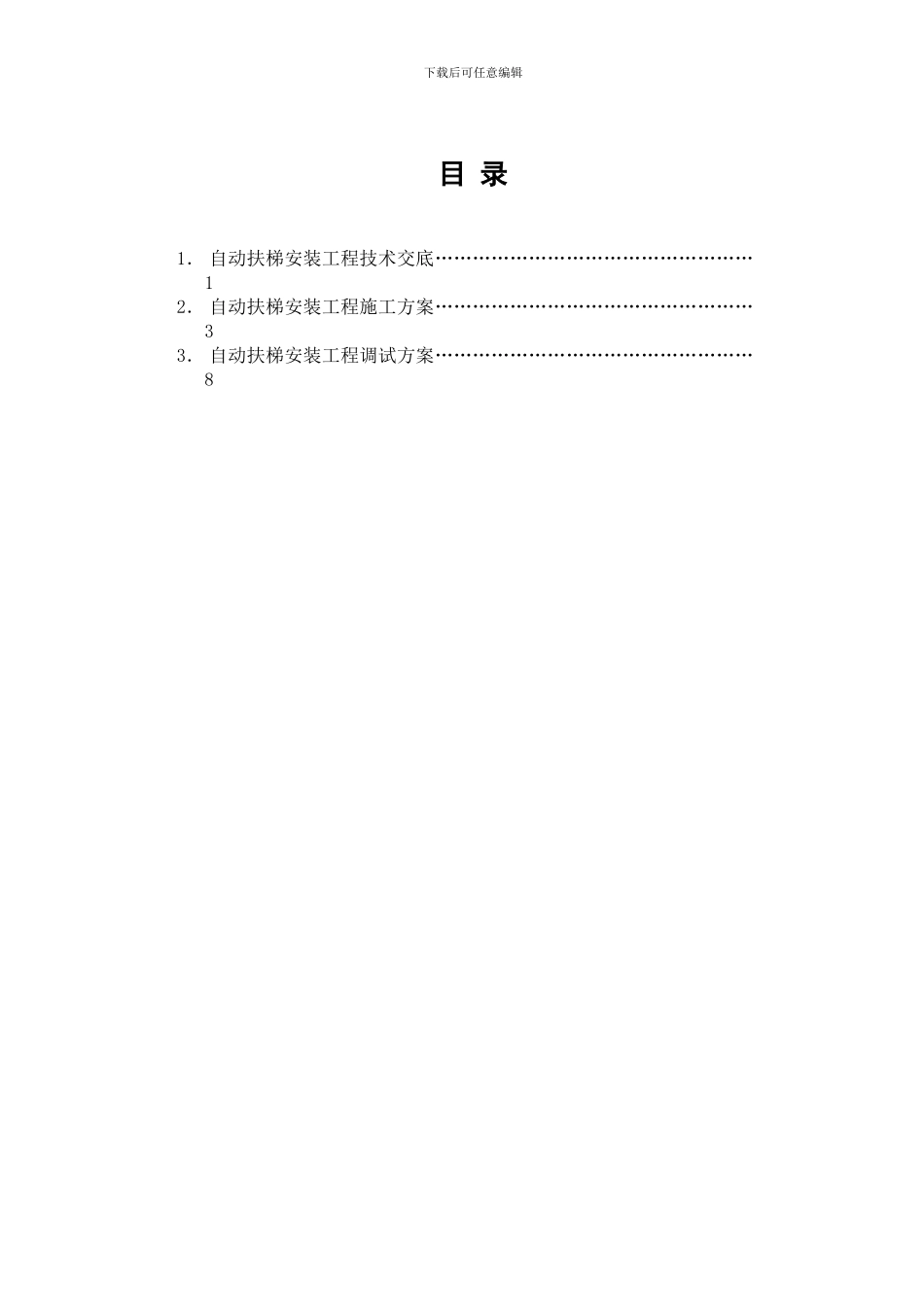

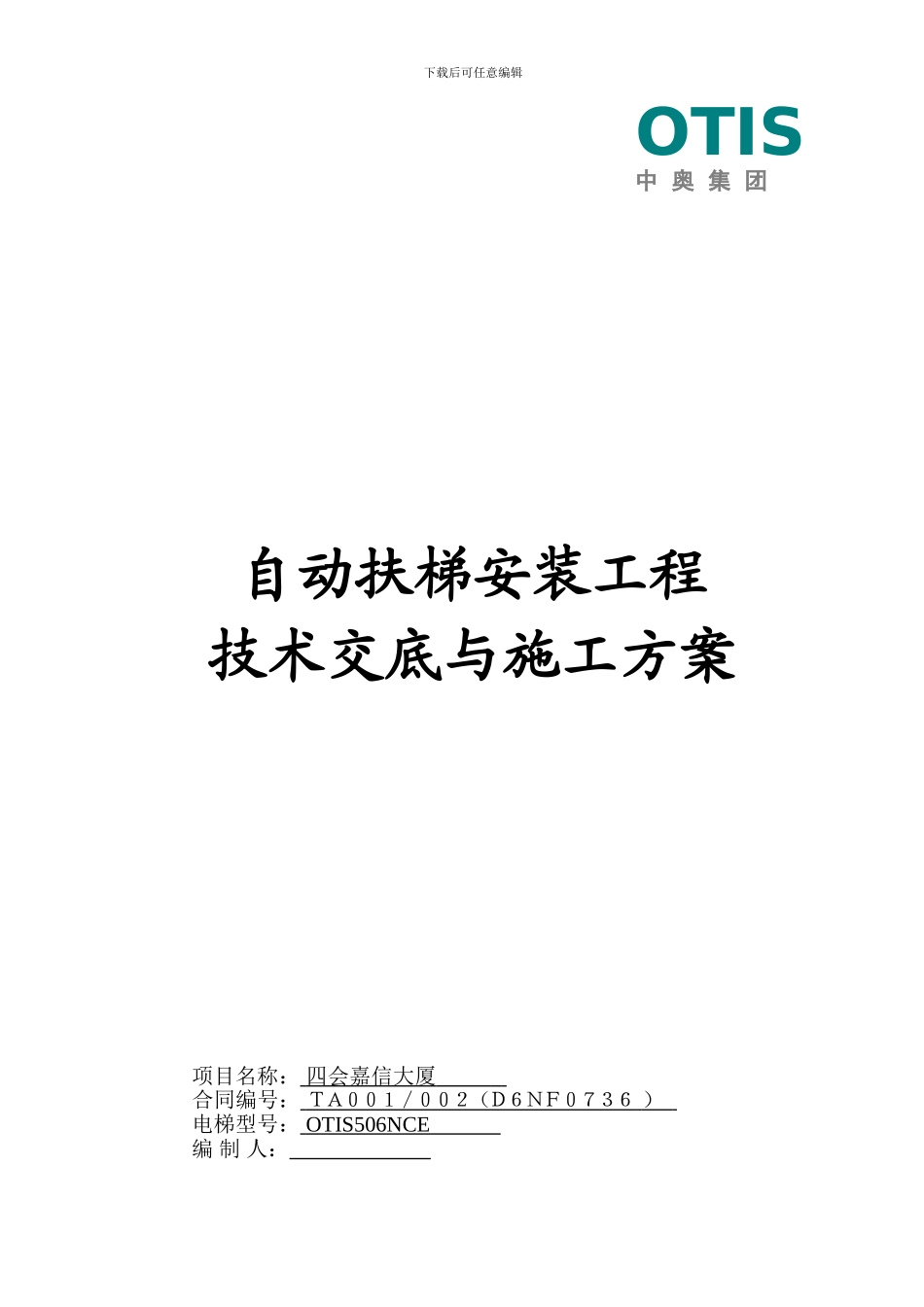

下载后可任意编辑自动扶梯安装工程技术交底与施工方案 项目名称： 四会嘉信大厦 合同编号： ＴＡ００１／００２（Ｄ６ＮＦ０７３６ ） 电梯型号： OTIS506NCE 编 制 人： OTIS中 奥 集 团下载后可任意编辑肇庆市天奥电梯有限公司下载后可任意编辑目 录1． 自动扶梯安装工程技术交底……………………………………………12． 自动扶梯安装工程施工方案……………………………………………33． 自动扶梯安装工程调试方案……………………………………………8下载后可任意编辑自动扶梯安装工程施工技术交底扶梯主要用于公共交通设施：如火车站、商场、地铁、车站、机场等场合，产品符合NE115“自动扶梯和自动人行道制造和安装安全法律规范”的要求。一．技术规格数据：1.梯阶宽度： 600mm、1000mm2.平地梯阶数： 2 或 33.倾角： 30°；35°4.提升高度： 最大 10m（对于 30°倾角）或 6m（对于 35°倾角）5.扶栏： 铝合金-玻璃6.机器型号： 16VEC-RH7.电动机转数： 1440rpm8.控制柜型号： DO7038H19.电源： 380V/50HZ/3 相10.每周工作时间：140 小时11.设计寿命： 14 年二．主要组成部件：1. 桁 架：热轧焊接结构型材在载客负荷下，其偏差≤支架之间距离的 1/1000，侧桁架设计为框架结构，由空心型材组成，桁架的材料是 ST52-3。2. 机 器：机器型号为 16VEC-RH，位于上平台桁架内。3. 辅助制动器：位于上平台桁架内，与主驱动轴同轴。提升高度超过 6 米必须安装辅助制动器，6 米以下由用户选择。4. 控制柜：控制柜安装在上平台机房。5. 涨紧架：位于下平台桁架内。6. 梯阶链：用来传递带动梯级运动的部件。7. 梯 阶：梯阶是用铝合金压铸而成。8. 楼层板：楼层板位于上、下平台上方。9. 梳 齿：为铝合金压铸件具有安全保护作用。10. 扶栏：采纳铝合金型材加工而成，衬板为玻璃。11. 扶手带：扶手带是扶梯的扶手。12.扶手驱动：其驱动系统安装在上平台桁架两侧，与主驱动系统驱动速度相匹配。13. 润 滑：所有梯阶链滚轮，梯阶链和主要轴承通常是终身润滑的。主驱动和涨紧架轴承，可从上平台的机房或下平台的维修室通过管道来定期润滑，所有的润滑部位由一个自动中心润滑系统“SYSTEM REBS”自动定时润滑。-1-下载后可任意编辑14. 支 承：混凝土支承，支承板至少在安装前一星期预埋到混凝土里。所有扶梯支承点的尺寸各扶梯之间的位置以及扶梯与建筑之间的距离必须符合布置图的要求。扶梯的...
