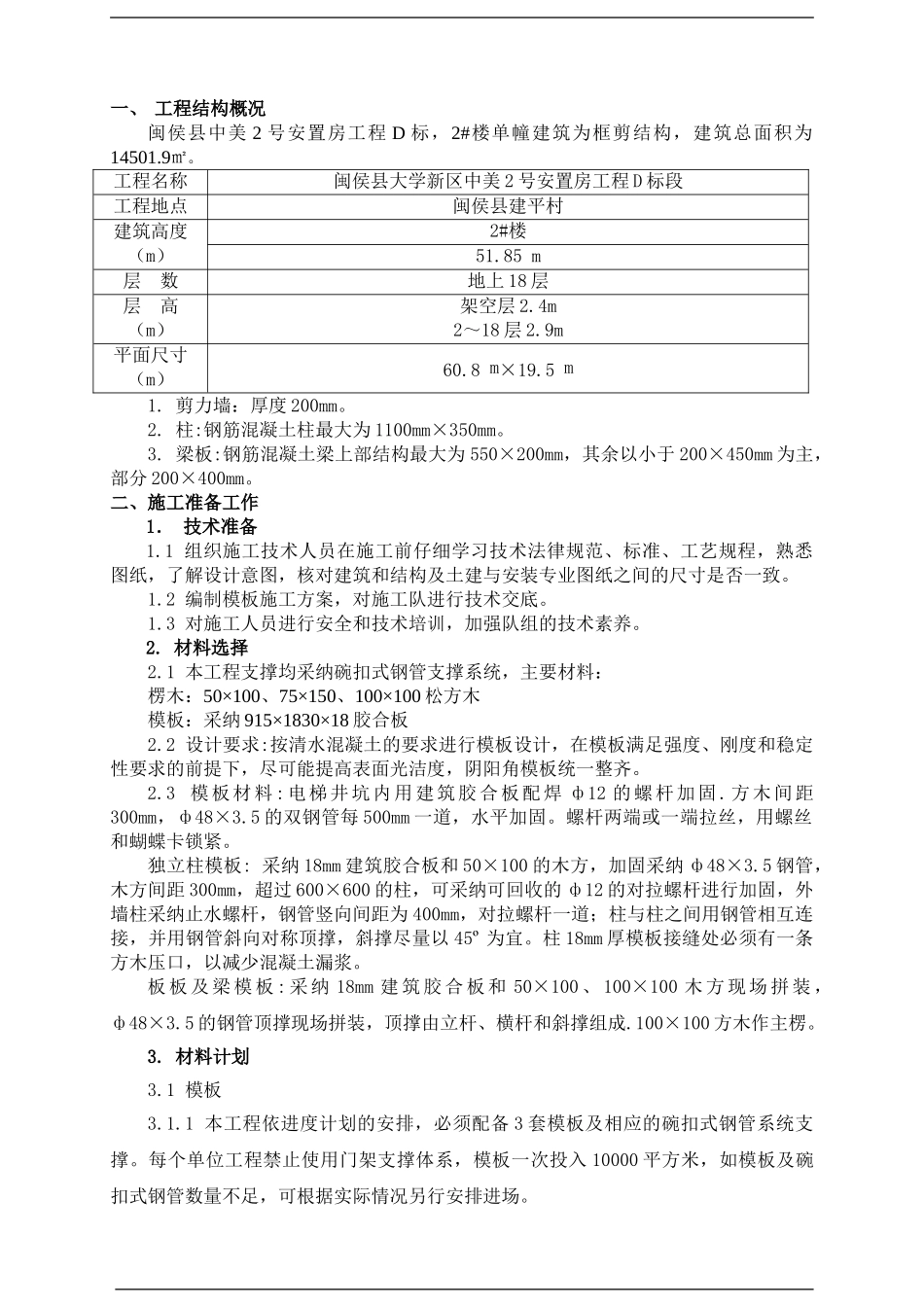

一、 工程结构概况 闽侯县中美 2 号安置房工程 D 标，2#楼单幢建筑为框剪结构，建筑总面积为14501.9㎡。工程名称闽侯县大学新区中美 2 号安置房工程 D 标段工程地点闽侯县建平村建筑高度（m）2#楼51.85 m层 数地上 18 层层 高（m）架空层 2.4m2～18 层 2.9m平面尺寸（m）60.8 m×19.5 m1. 剪力墙：厚度 200mm。2. 柱:钢筋混凝土柱最大为 1100mm×350mm。3. 梁板:钢筋混凝土梁上部结构最大为 550×200mm，其余以小于 200×450mm 为主，部分 200×400mm。二、施工准备工作 1． 技术准备1.1 组织施工技术人员在施工前仔细学习技术法律规范、标准、工艺规程，熟悉图纸，了解设计意图，核对建筑和结构及土建与安装专业图纸之间的尺寸是否一致。1.2 编制模板施工方案，对施工队进行技术交底。1.3 对施工人员进行安全和技术培训，加强队组的技术素养。2. 材料选择2.1 本工程支撑均采纳碗扣式钢管支撑系统，主要材料：楞木：50×100、75×150、100×100 松方木模板：采纳 915×1830×18 胶合板2.2 设计要求:按清水混凝土的要求进行模板设计，在模板满足强度、刚度和稳定性要求的前提下，尽可能提高表面光洁度，阴阳角模板统一整齐。2.3 模板材料:电梯井坑内用建筑胶合板配焊 ф12 的螺杆加固.方木间距300mm，ф48×3.5 的双钢管每 500mm 一道，水平加固。螺杆两端或一端拉丝，用螺丝和蝴蝶卡锁紧。独立柱模板: 采纳 18mm 建筑胶合板和 50×100 的木方，加固采纳 ф48×3.5 钢管，木方间距 300mm，超过 600×600 的柱，可采纳可回收的 ф12 的对拉螺杆进行加固，外墙柱采纳止水螺杆，钢管竖向间距为 400mm，对拉螺杆一道；柱与柱之间用钢管相互连接，并用钢管斜向对称顶撑，斜撑尽量以 45º 为宜。柱 18mm 厚模板接缝处必须有一条方木压口，以减少混凝土漏浆。板 板 及 梁 模 板 : 采 纳 18mm 建 筑 胶 合 板 和 50×100 、 100×100 木 方 现 场 拼 装 ，ф48×3.5 的钢管顶撑现场拼装，顶撑由立杆、横杆和斜撑组成.100×100 方木作主楞。3. 材料计划 3.1 模板3.1.1 本工程依进度计划的安排，必须配备 3 套模板及相应的碗扣式钢管系统支撑。每个单位工程禁止使用门架支撑体系，模板一次投入 10000 平方米，如模板及碗扣式钢管数量不足，可根据实际情况另行安排进场。下载后可任意编辑3.1.2 建筑胶合板(规格 1830×915×18)Q=10000/(1.83×0.915)×1....
