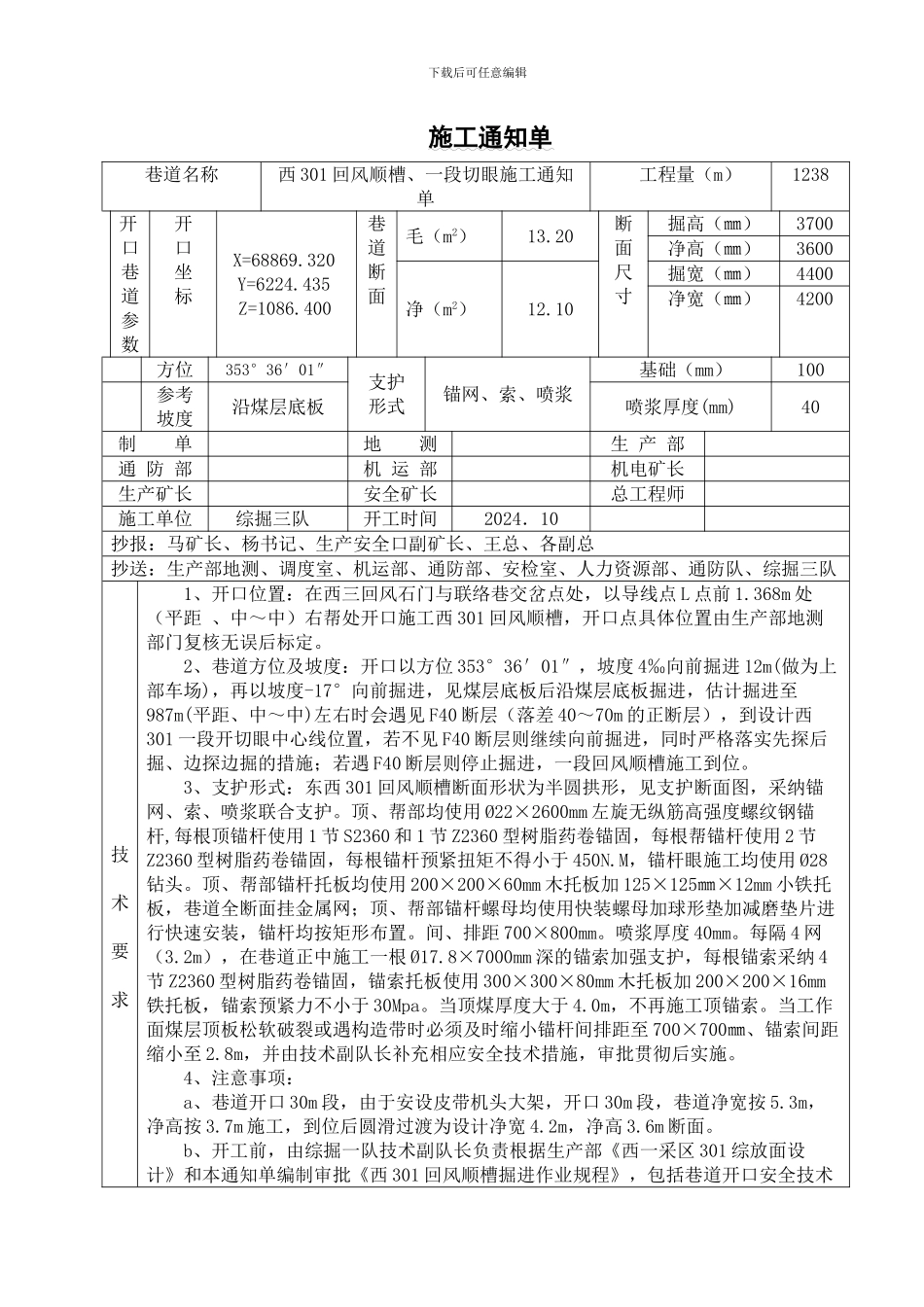

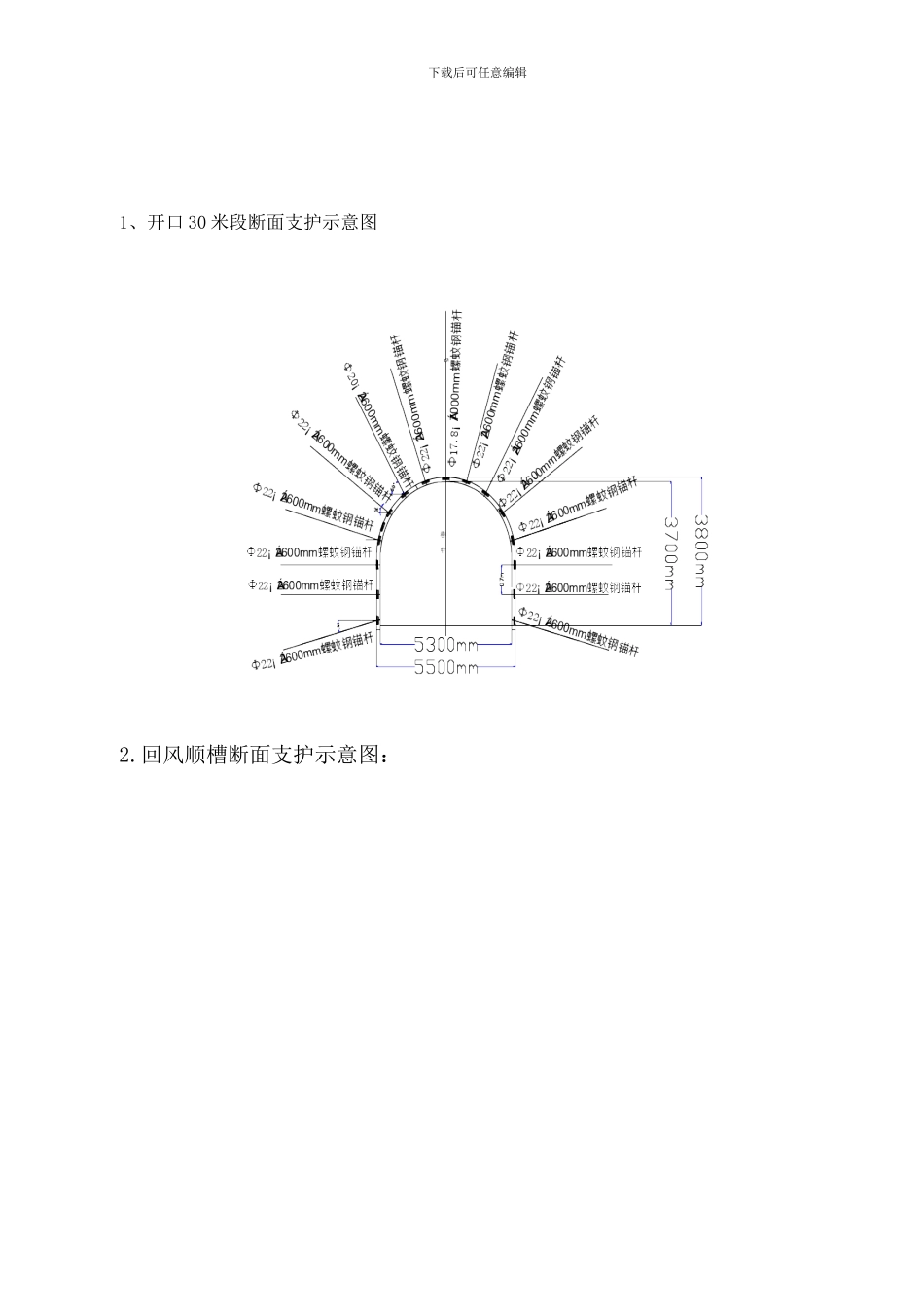

下载后可任意编辑施工通知单巷道名称西 301 回风顺槽、一段切眼施工通知单 工程量（m）1238开口巷道参数开口坐标X=68869.320Y=6224.435Z=1086.400巷道断面毛（m2）13.20断面尺寸掘高（㎜）3700净高（㎜）3600净（m2）12.10掘宽（㎜）4400净宽（㎜）4200方位353°36′01″支护形式锚网、索、喷浆 基础（mm）100参考坡度沿煤层底板喷浆厚度(mm)40制 单 地 测生 产 部 通 防 部 机 运 部机电矿长 生产矿长 安全矿长总工程师施工单位综掘三队开工时间2024．10抄报：马矿长、杨书记、生产安全口副矿长、王总、各副总抄送：生产部地测、调度室、机运部、通防部、安检室、人力资源部、通防队、综掘三队技术要求1、开口位置：在西三回风石门与联络巷交岔点处，以导线点 L 点前 1.368m 处（平距 、中～中）右帮处开口施工西 301 回风顺槽，开口点具体位置由生产部地测部门复核无误后标定。2、巷道方位及坡度：开口以方位 353°36′01″，坡度 4‰向前掘进 12m(做为上部车场)，再以坡度-17°向前掘进，见煤层底板后沿煤层底板掘进，估计掘进至987m(平距、中～中)左右时会遇见 F40 断层（落差 40～70m 的正断层），到设计西301 一段开切眼中心线位置，若不见 F40 断层则继续向前掘进，同时严格落实先探后掘、边探边掘的措施；若遇 F40 断层则停止掘进，一段回风顺槽施工到位。3、支护形式：东西 301 回风顺槽断面形状为半圆拱形，见支护断面图，采纳锚网、索、喷浆联合支护。顶、帮部均使用 Ø22×2600mm 左旋无纵筋高强度螺纹钢锚杆,每根顶锚杆使用 1 节 S2360 和 1 节 Z2360 型树脂药卷锚固，每根帮锚杆使用 2 节Z2360 型树脂药卷锚固，每根锚杆预紧扭矩不得小于 450N.M，锚杆眼施工均使用 Ø28钻头。顶、帮部锚杆托板均使用 200×200×60mm 木托板加 125×125㎜×12mm 小铁托板，巷道全断面挂金属网；顶、帮部锚杆螺母均使用快装螺母加球形垫加减磨垫片进行快速安装，锚杆均按矩形布置。间、排距 700×800mm。喷浆厚度 40mm。每隔 4 网（3.2m），在巷道正中施工一根 Ø17.8×7000mm 深的锚索加强支护，每根锚索采纳 4节 Z2360 型树脂药卷锚固，锚索托板使用 300×300×80mm 木托板加 200×200×16mm铁托板，锚索预紧力不小于 30Mpa。当顶煤厚度大于 4.0m，不再施工顶锚索。当工作面煤层顶板松软破裂或遇构造带时必须及时缩小锚杆间排距至 700×700㎜、锚索间距缩小至 2.8m，并由...
