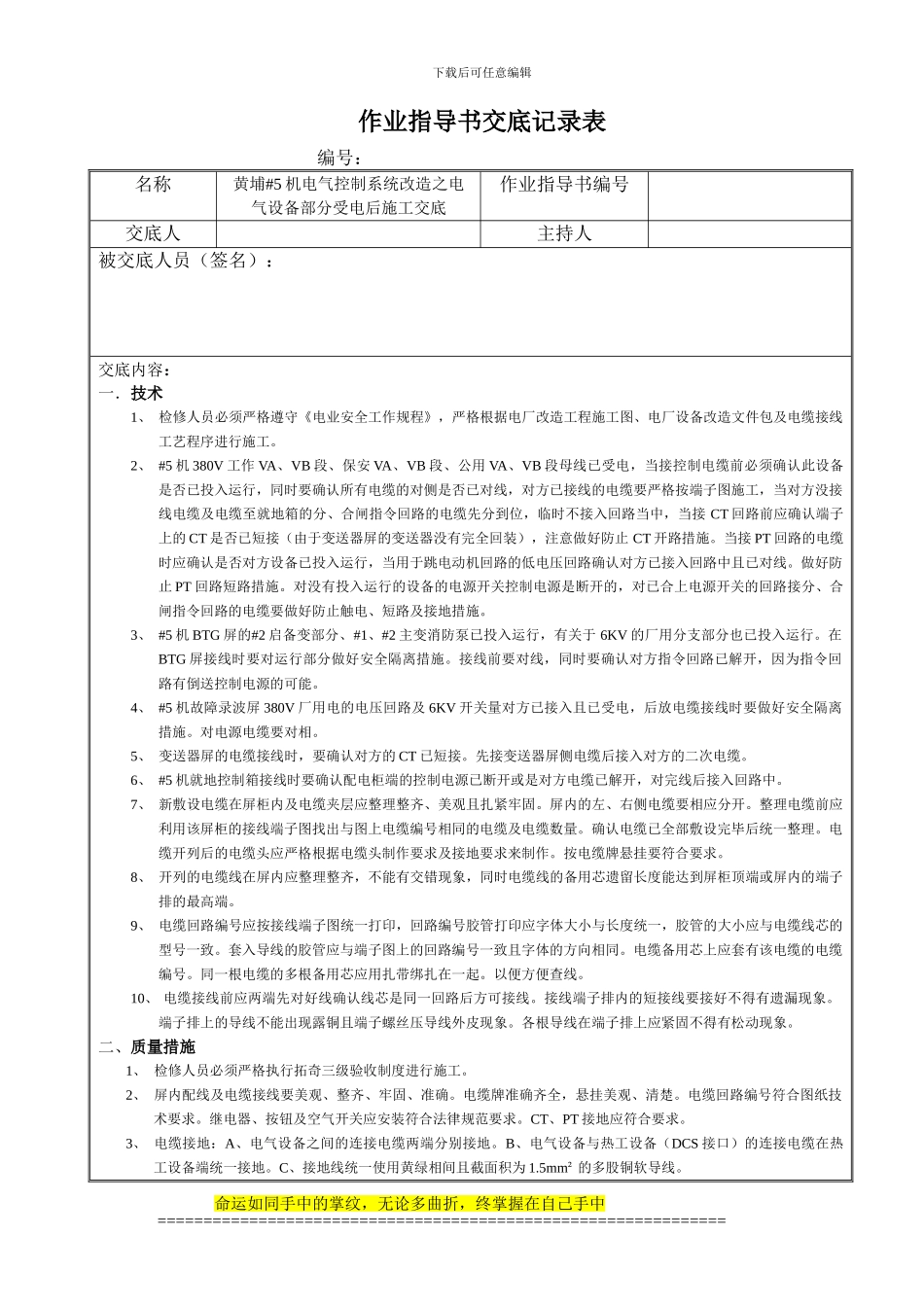

下载后可任意编辑作业指导书交底记录表 编号：名称黄埔#5 机电气控制系统改造之电气设备部分受电后施工交底 作业指导书编号交底人主持人被交底人员（签名）：交底内容：一．技术1、 检修人员必须严格遵守《电业安全工作规程》，严格根据电厂改造工程施工图、电厂设备改造文件包及电缆接线工艺程序进行施工。2、 #5 机 380V 工作 VA、VB 段、保安 VA、VB 段、公用 VA、VB 段母线已受电，当接控制电缆前必须确认此设备是否已投入运行，同时要确认所有电缆的对侧是否已对线，对方已接线的电缆要严格按端子图施工，当对方没接线电缆及电缆至就地箱的分、合闸指令回路的电缆先分到位，临时不接入回路当中，当接 CT 回路前应确认端子上的 CT 是否已短接（由于变送器屏的变送器没有完全回装），注意做好防止 CT 开路措施。当接 PT 回路的电缆时应确认是否对方设备已投入运行，当用于跳电动机回路的低电压回路确认对方已接入回路中且已对线。做好防止 PT 回路短路措施。对没有投入运行的设备的电源开关控制电源是断开的，对已合上电源开关的回路接分、合闸指令回路的电缆要做好防止触电、短路及接地措施。3、 #5 机 BTG 屏的#2 启备变部分、#1、#2 主变消防泵已投入运行，有关于 6KV 的厂用分支部分也已投入运行。在BTG 屏接线时要对运行部分做好安全隔离措施。接线前要对线，同时要确认对方指令回路已解开，因为指令回路有倒送控制电源的可能。4、 #5 机故障录波屏 380V 厂用电的电压回路及 6KV 开关量对方已接入且已受电，后放电缆接线时要做好安全隔离措施。对电源电缆要对相。5、 变送器屏的电缆接线时，要确认对方的 CT 已短接。先接变送器屏侧电缆后接入对方的二次电缆。6、 #5 机就地控制箱接线时要确认配电柜端的控制电源已断开或是对方电缆已解开，对完线后接入回路中。7、 新敷设电缆在屏柜内及电缆夹层应整理整齐、美观且扎紧牢固。屏内的左、右侧电缆要相应分开。整理电缆前应利用该屏柜的接线端子图找出与图上电缆编号相同的电缆及电缆数量。确认电缆已全部敷设完毕后统一整理。电缆开列后的电缆头应严格根据电缆头制作要求及接地要求来制作。按电缆牌悬挂要符合要求。8、 开列的电缆线在屏内应整理整齐，不能有交错现象，同时电缆线的备用芯遗留长度能达到屏柜顶端或屏内的端子排的最高端。9、 电缆回路编号应按接线端子图统一打印，回路编号胶管打印应字体大小与长度统一，胶管的大小应与电...
