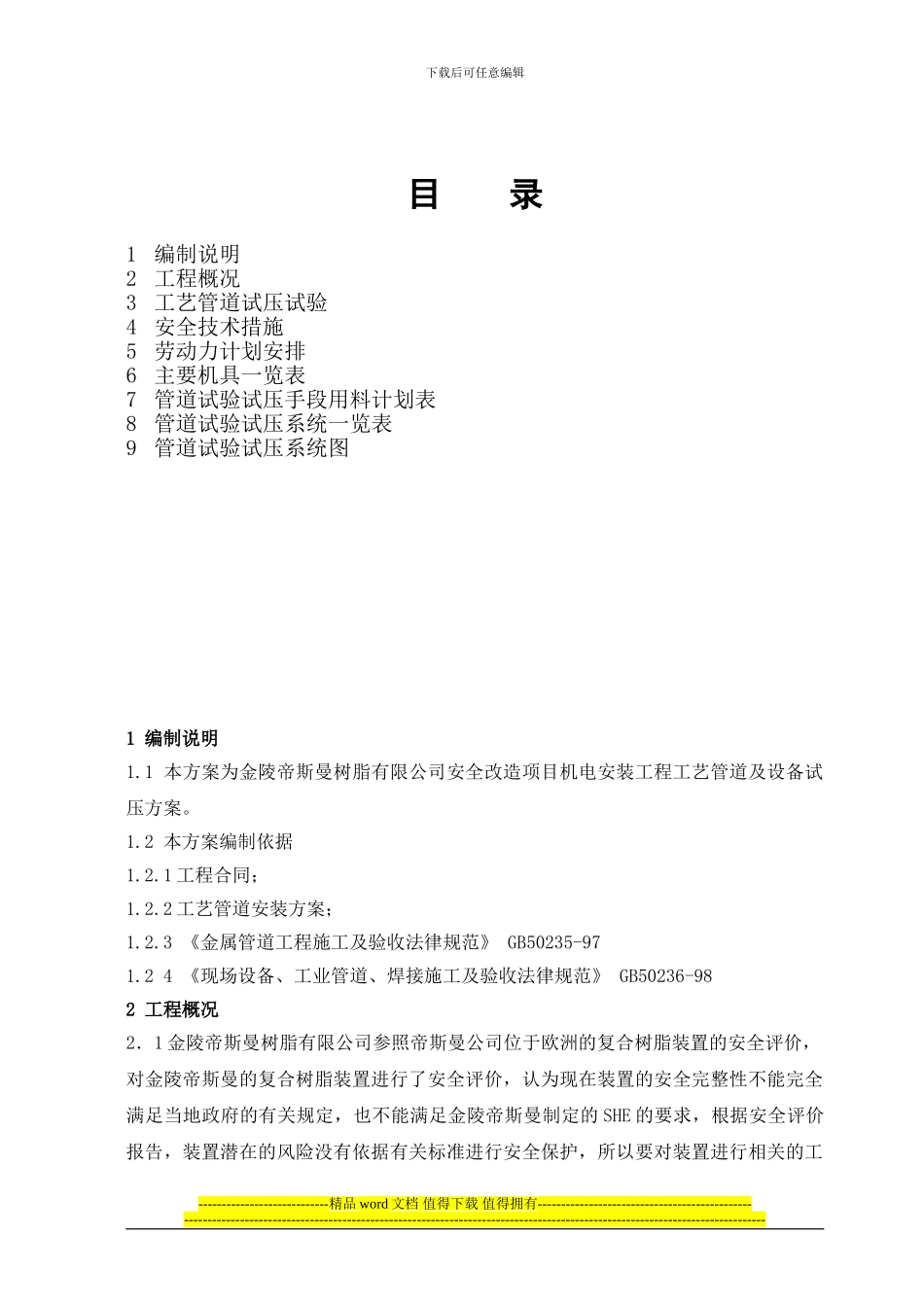

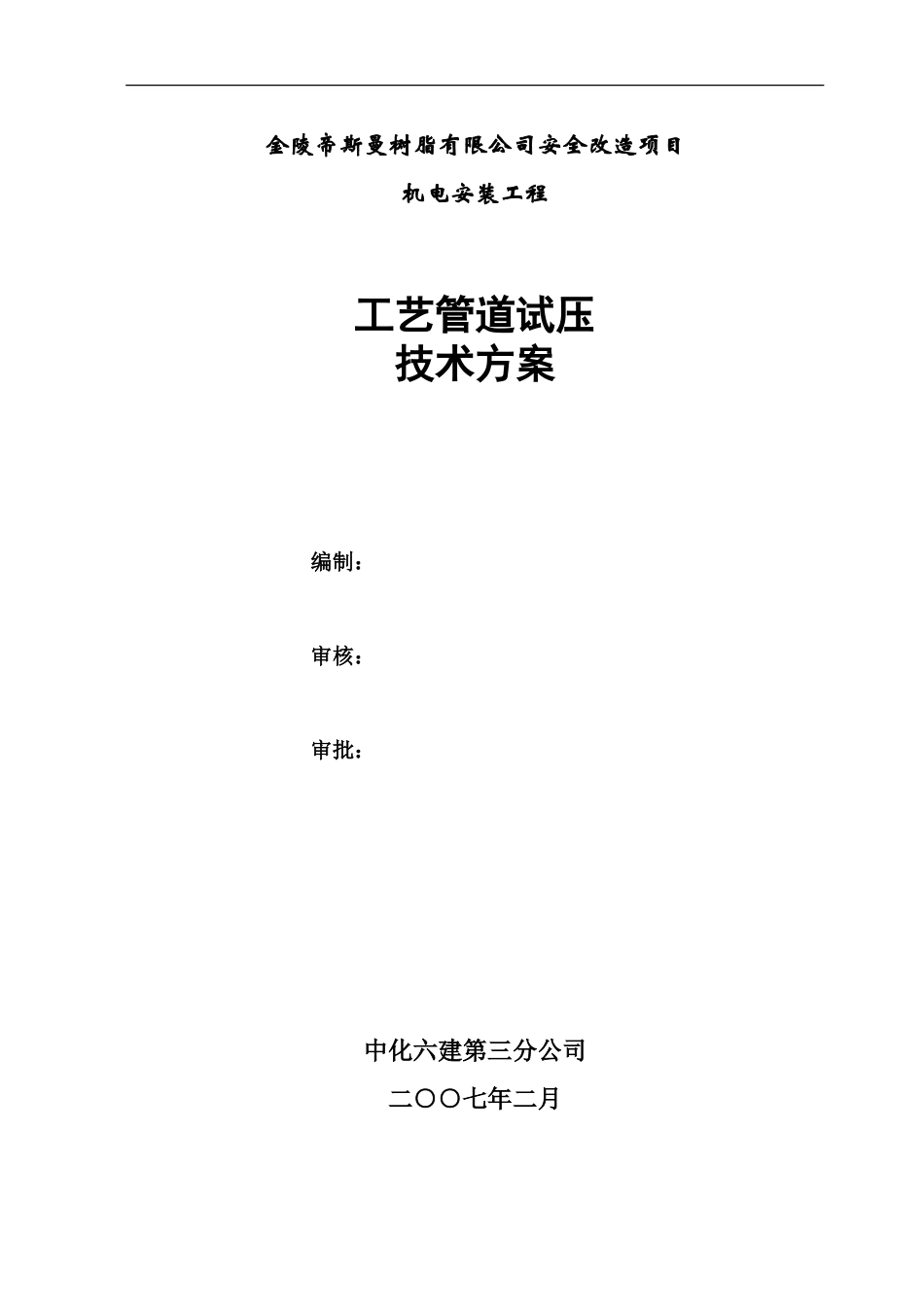

金陵帝斯曼树脂有限公司安全改造项目机电安装工程工艺管道试压技术方案编制：审核：审批：中化六建第三分公司二○○七年二月下载后可任意编辑目 录1 编制说明2 工程概况3 工艺管道试压试验4 安全技术措施5 劳动力计划安排6 主要机具一览表7 管道试验试压手段用料计划表8 管道试验试压系统一览表9 管道试验试压系统图1 编制说明1.1 本方案为金陵帝斯曼树脂有限公司安全改造项目机电安装工程工艺管道及设备试压方案。 1.2 本方案编制依据1.2.1 工程合同；1.2.2 工艺管道安装方案；1.2.3 《金属管道工程施工及验收法律规范》 GB50235-971.2 4 《现场设备、工业管道、焊接施工及验收法律规范》 GB50236-982 工程概况2．1 金陵帝斯曼树脂有限公司参照帝斯曼公司位于欧洲的复合树脂装置的安全评价，对金陵帝斯曼的复合树脂装置进行了安全评价，认为现在装置的安全完整性不能完全满足当地政府的有关规定，也不能满足金陵帝斯曼制定的 SHE 的要求，根据安全评价报告，装置潜在的风险没有依据有关标准进行安全保护，所以要对装置进行相关的工----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------下载后可任意编辑艺改造和上一套安全仪表系统（SIS）。目前该厂处于满负荷生产状态，计划工艺改造和上一套安全仪表系统的工作安排为：2024 年 1 月 18 日开始技术准备，2024 年 2 月 1日开工动员，2024 年 2 月 15 前所有的材料组织到位，管道预制结束；2024 年 3 月 11日停产，在 2024 年 4 月 1 日将工艺改造和一套安全仪表系统制作安装完成，工艺管道改造。2．2 主要施工程序3 工艺管道试压试验3.1 压力试验前应具备以下条件：3.1.1 试验范围内的管道安装工程除涂漆绝缘外，已按设计图纸全部完成，安装质量符合有关规定。3.1.2 焊缝及其他待检部位尚未涂漆和绝热。3.1.3 试验用压力表已经校验，并在周检期内，其精度不得低于 1.5 级，表的满刻度值应为被测量最大压力的 1.5－2 倍，压力表不得少与两块。3.1.4 符合压力试验要求的液体管道已经连通。3.1.5 按试验的要求，管道已经加固。3.1.6 待试管道与无关系统已用盲板或实行其他措施隔开。3.1.7 待试管道上的安全阀，爆破板及仪表元件等已经...
