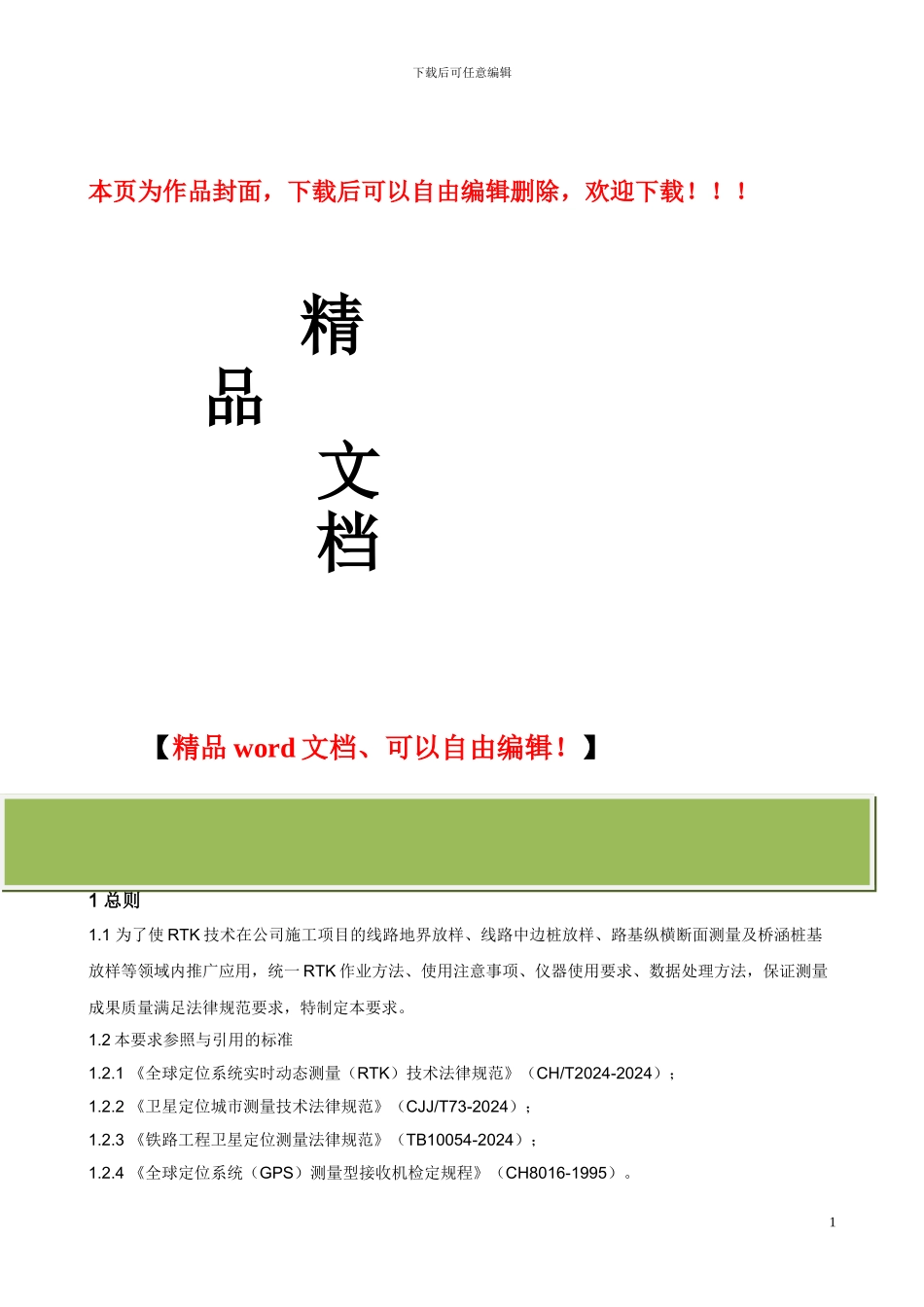

下载后可任意编辑本页为作品封面，下载后可以自由编辑删除，欢迎下载！！！ 精 品文档1【精品 word 文档、可以自由编辑！】RTK 施工测量作业要求1 总则1.1 为了使 RTK 技术在公司施工项目的线路地界放样、线路中边桩放样、路基纵横断面测量及桥涵桩基放样等领域内推广应用，统一 RTK 作业方法、使用注意事项、仪器使用要求、数据处理方法，保证测量成果质量满足法律规范要求，特制定本要求。1.2 本要求参照与引用的标准1.2.1 《全球定位系统实时动态测量（RTK）技术法律规范》（CH/T2024-2024）；1.2.2 《卫星定位城市测量技术法律规范》（CJJ/T73-2024）；1.2.3 《铁路工程卫星定位测量法律规范》（TB10054-2024）；1.2.4 《全球定位系统（GPS）测量型接收机检定规程》（CH8016-1995）。1下载后可任意编辑1.3 本要求适用于地面线路放样测量（地界桩、中边桩放样及路基附属放样）、地形测量、线路纵横断面测量，以及桥涵桩基、墩身放样，等外水准测量。2 术语2.1 全球导航卫星系统 Global navigation satellite System全球导航卫星系统(GNSS)目前主要是指由美国研制的全球定位系统（GPS）、俄罗斯研发的卫星导航系统（GLONASS）、欧盟建造中的伽利略定位系统（GALILEO）以及中国自主研发的北斗卫星导航系统（CNSS）组成。共同向全球用户提供高质量的导航、授时和定位服务。它由空中卫星、地面跟踪监控站、和用户站三部分组成，具有在海、陆、空进行全方位实时三维导航与定位能力。GNSS 系统的特点是高精度、全天候、高效率、多功能、操作简便、应用广泛等。2.2 实时动态测量(RTK) Real Time Kinematic RTK 定位技术是基于载波相位观测值的实时动态定位技术，它能够实时地提供测站点在指定坐标系中的三维定位结果，并达到厘米级精度。在 RTK 作业模式下，基准站通过数据链将其观测值和测站坐标信息一起传送给流动站。流动站不仅通过数据链接收来自基准站的数据，还要采集 GNSS 观测数据，并在系统内组成差分观测值进行实时处理。流动站可处于静止状态，也可处于运动状态。RTK 技术的关键在于数据处理技术和数据传输技术。2.3 天线高 antenna height 观测时接收机天线相位中心至测站中心标志面的高度。2.4 基准站（参考站） reference station在一定的观测间内，一台或几台接收机分别固定在一个或几个测站上，一直保持跟踪观测卫星，其余接收机在这些测站的一定范围内流动设站作业，这些固定测站就称为基...
