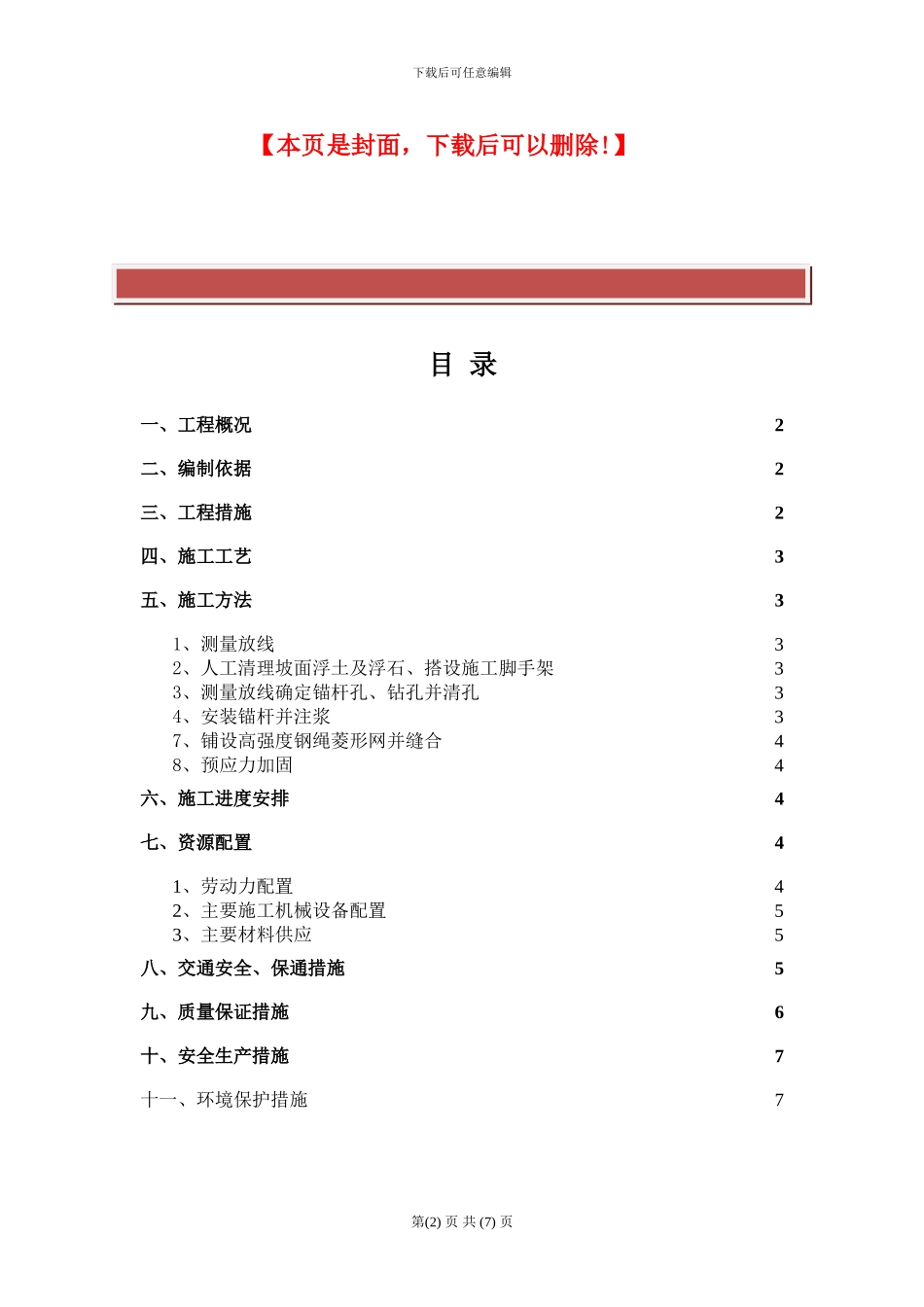

下载后可任意编辑 精品文档下载 第(1) 页 共 (7) 页最新资料，word 文档，可以自由编辑！！下载后可任意编辑【本页是封面，下载后可以删除!】目 录一、工程概况2二、编制依据2三、工程措施2四、施工工艺3五、施工方法31、测量放线32、人工清理坡面浮土及浮石、搭设施工脚手架33、测量放线确定锚杆孔、钻孔并清孔34、安装锚杆并注浆37、铺设高强度钢绳菱形网并缝合48、预应力加固4六、施工进度安排4七、资源配置41、劳动力配置42、主要施工机械设备配置53、主要材料供应5八、交通安全、保通措施5九、质量保证措施6十、安全生产措施7十一、环境保护措施7第(2) 页 共 (7) 页下载后可任意编辑SNS 主动防护网施工技术方案一、工程概况本 合 同 段 共 有 主 动 防 护 网 两 段 ， 分 布 于K0+810~K0+840、K8+890~K8+920 段左侧山体。上述两段山体极为陡峭，其危岩、落石及岩体分化剥落比较发育，采纳人工清除松动的岩体后挂设主动网进行支护，处治面积共计 1150m2。二、编制依据1、业主提供的两阶段施工图设计文件；2、LJ1 合同段总体施工组织设计及投标文件； 3、《公路路基施工技术法律规范》（JTGF10/1-2024）；4、《公路工程质量检验评定标准》（JTGF80/1-2024）；5、现场实际施施工场地形、地质、电力及通讯杆线分布等情况。三、工程措施设计采纳 GPS2 型 SNS 防护系统对危岩予以加固。该系统采纳2φ16 钢绳锚杆，锚杆间距 4.5m×4.5m 布设，上沿锚孔深度为 3m，下沿深度为 2m，孔径 42mm；支撑绳采纳 φ16 钢绳，纵横铺设与锚杆联接，锚固点采纳重型鸡芯环（H5/8）固结，支撑绳端头采纳DIN714 绳卡与锚杆头固结，以此形成骨架网。骨架网形成后，按设计安装防护网片，采纳 φ8 高强度钢绳缝合，缝合绳起、止端头采纳DIN741 绳卡固结。根据设计计算，该段需高强度钢绳菱形网 1165m2，抗错动抗错落锁 卡 9488 个 ， φ16 高 强 度 支 撑 绳 610m ， φ8 高 强 度 缝 合 绳1840m，φ2.2 网孔 50×50 热镀锌格栅网 1270m2，G414 规格 H5/8 重型鸡芯环 104 个，φ16 规格 DIN741 热镀锌绳卡 368 个，φ8 规格DIN741 热镀锌绳卡 230 个。四、施工工艺 测量定位及工作面放线—边坡危岩防护处理—搭设施工脚手架—测量精确放线确定锚索孔—钻凿锚孔并清孔—安装锚孔并注浆—安装纵、横支撑钢绳并张拉、锚固—从上而下铺搭格栅网并缝合—由上而下铺设高强度钢绳菱...
