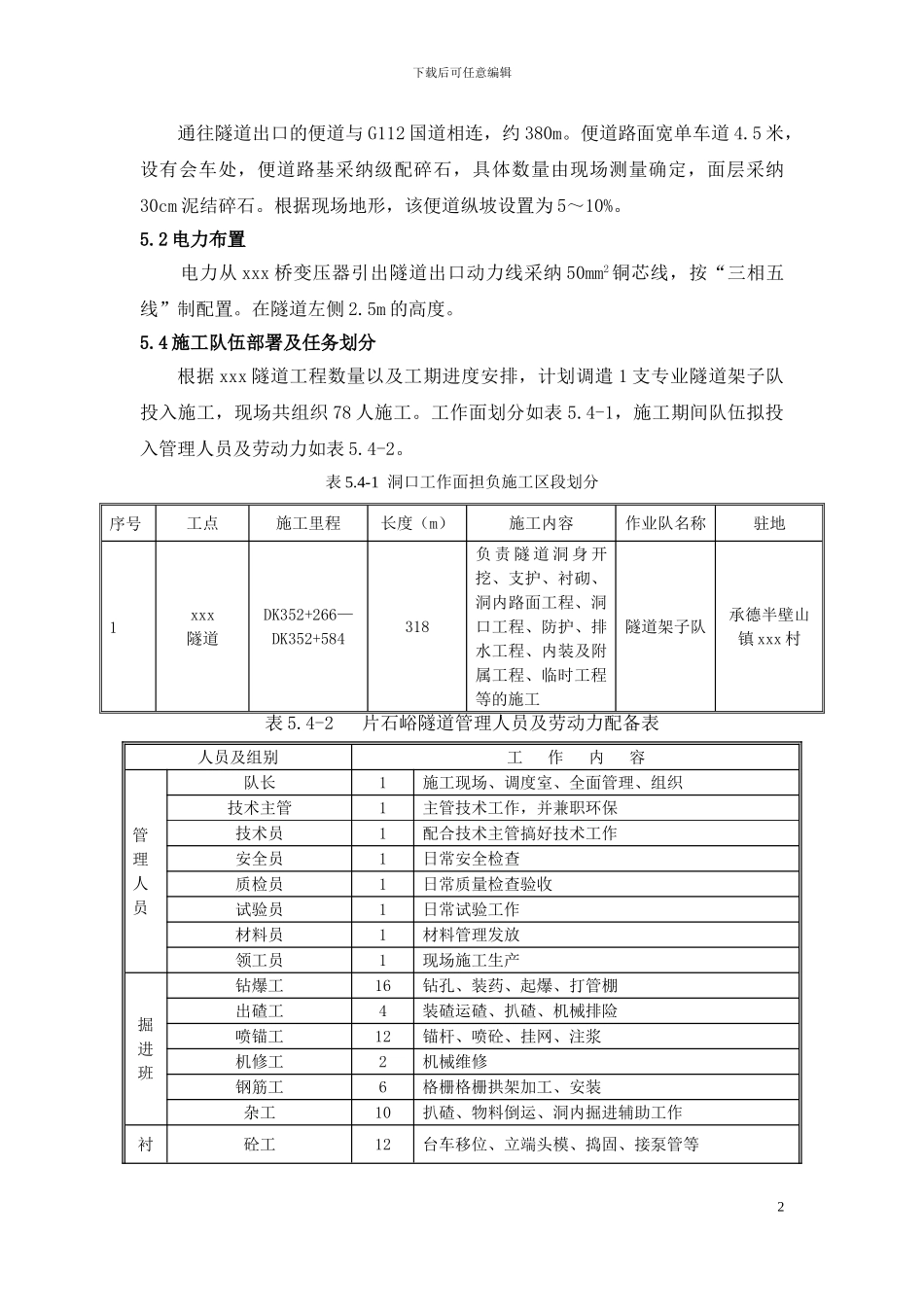

下载后可任意编辑xxx 隧道出洞施工方案1.编制依据(1)国家、铁道部及河北省的有关政策、法规、条例和规定;(2)xxx 设计图纸及资料;(3)洞口地形、地貌和地质条件及当地资源条件;(4)中铁四局张唐铁路项目部第一项目分部现有的装备能力、技术素养、资金储备、劳力资源、物资储备等综合实力;(5)现行的国家和铁道部有关法律规范、验标及施工指南。2.工程概况 xxx 隧道位于张唐铁路 ZTSG-6 标第一项目队管段,设计为双线隧道,是本项目队管段的控制性工程。隧道起讫里程为 DK352+266—DK352+584,本隧道属于短隧道,最大埋深约 52m。本隧道围岩主要由Ⅳ级和Ⅴ级围岩组成,其中进、出口均设置 12 延长米的明洞段,进、出口均采纳直切式洞门;本隧设计采纳明洞衬砌、Ⅳ级围岩复合式衬砌及 V 级加强复合式衬砌形式;辅助施工措施为大管棚及超前小导管支护,施工方法除进、出口明洞段为明挖法,其余均采纳台阶法施工。xxx 隧道出口主要工程量有:开挖土石方:Ⅲ 800m³,Ⅳ 916m3。截水天沟约 75m,临时边坡表面网喷 150mm 厚的 C25 砼,钢筋网 Φ8@250mm*250mm,钢筋网采纳 Φ22 砂浆锚杆入土体固定,锚杆长度为 3m,横纵向间距 1.2m,设30mΦ108mm 长大管棚,导向墙 1 个 C20 砼约 18.05 m3,钢材 23t。3.地质、地貌、水文隧道地层为长城系串岭沟组(Chch)页岩。片页,为褐黄色~灰褐色、泥质结构、页理构造,为全风化~弱风化岩层。岩层产状为10°∠36°,节理裂隙发育。隧道范围内地下水为基岩裂隙水,主要受大气降水补给,洞身内赋存有少量基岩裂隙水。4.出洞前各项准备工作(1)通往洞口段的便道、用电、用水已解决并完善;(2)隧道施工队伍的临建已验收,人员及设备部分已进场;(3)试验检测、测量等相关仪器设备已报验;(4)其他相关准备工作均已就绪。5.洞口临时工程布置5.1 便道布置 1下载后可任意编辑 通往隧道出口的便道与 G112 国道相连,约 380m。便道路面宽单车道 4.5 米,设有会车处,便道路基采纳级配碎石,具体数量由现场测量确定,面层采纳30cm 泥结碎石。根据现场地形,该便道纵坡设置为 5~10%。5.2 电力布置 电力从 xxx 桥变压器引出隧道出口动力线采纳 50mm2铜芯线,按“三相五线”制配置。在隧道左侧 2.5m 的高度。5.4 施工队伍部署及任务划分根据 xxx 隧道工程数量以及工期进度安排,计划调遣 1 支专业隧道架子队投入施工,现场共组织 78 人施工。工作面...
