《建筑电气工程施工质量验收规范》解读--配电柜、控制柜和动力、照明配电箱安装一VIP免费

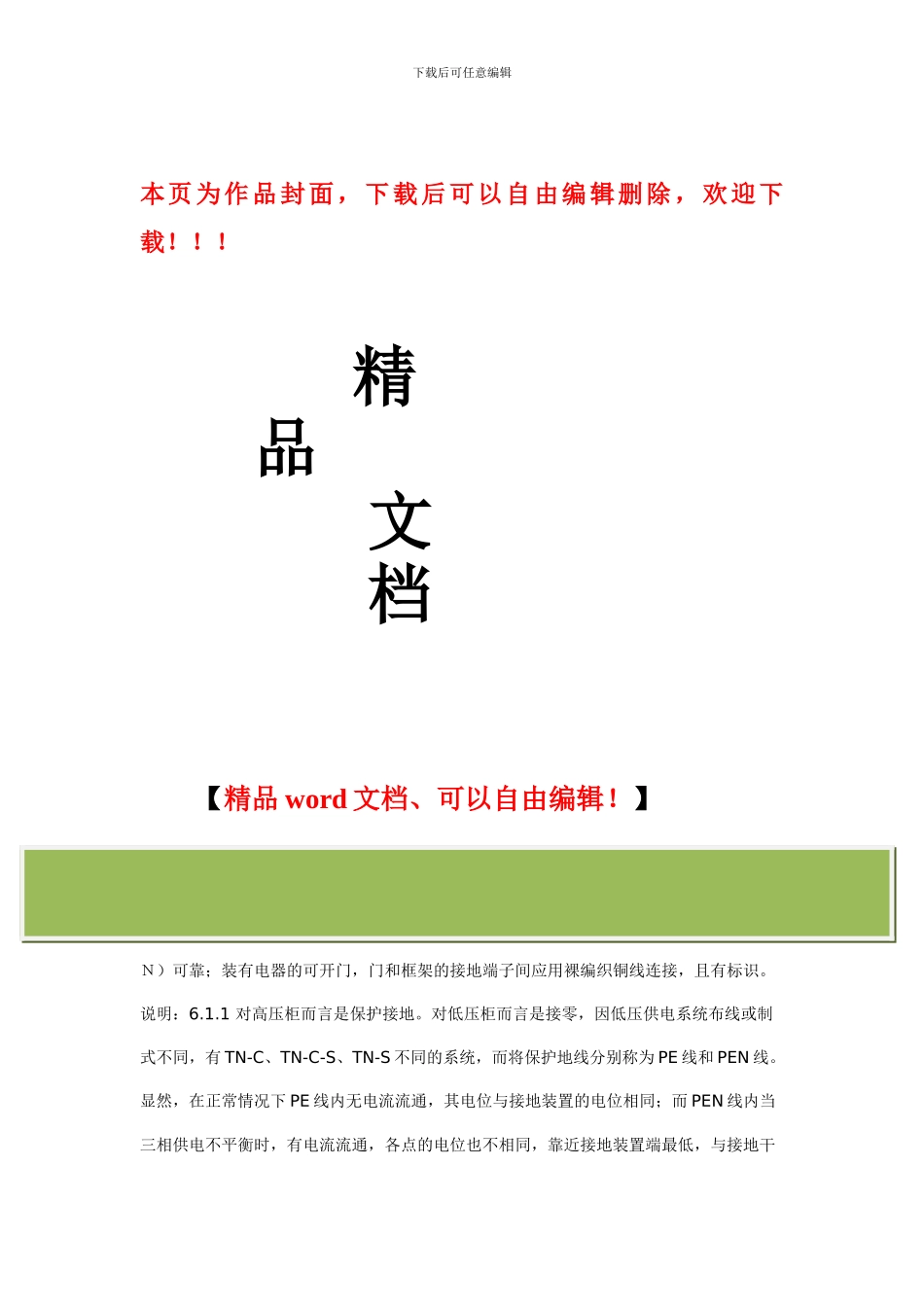

下载后可任意编辑本页为作品封面，下载后可以自由编辑删除，欢迎下载！！！ 精 品文档1【精品 word 文档、可以自由编辑！】６.１ 主控项目６.１.１ 柜、屏、台、箱、盘的金属框架及基础型钢必须接地（ＰＥ）或接零（ＰＥＮ）可靠；装有电器的可开门，门和框架的接地端子间应用裸编织铜线连接，且有标识。说明：6.1.1 对高压柜而言是保护接地。对低压柜而言是接零，因低压供电系统布线或制式不同，有 TN-C、TN-C-S、TN-S 不同的系统，而将保护地线分别称为 PE 线和 PEN 线。显然，在正常情况下 PE 线内无电流流通，其电位与接地装置的电位相同；而 PEN 线内当三相供电不平衡时，有电流流通，各点的电位也不相同，靠近接地装置端最低，与接地干下载后可任意编辑线引出端的电位相同。设计时对此已作了充分考虑，对接地电阻值、PE 线和 PEN 线的大小规格、是否要重复接地、继电保护设置等做出选择安排，而施工时要保证各接地连接可靠，正常情况下不松动，且标识明显，使人身、设备在通电运行中确保安全。施工操作虽工艺简单，但施工质量是至关重要的。６.１.２ 低压成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）应有可靠的电击保护。柜（屏、台、箱、盘）内保护导体应有裸露饿连接外部保护导体的端子，当设计无要求时，柜（屏、台、箱、盘）内保护导体最小截面积Ｓ p 不应小于表 6.１.２的规定。说明：6.1.2 依据现行国家标准《低压成套开关设备》GB7251.1idt IEC439-1 7.4 电击防护规定，低压成套设备中的 PE 线要符合该标准 7.4.3.1.7 表 4 的要求，且指明 PE 线的导体材料和相线导体材料不同时，要将 PE 线导体截面积的确定，换算至与表 4 相同的导电要求，其理由是使载流容量足以承受流过的接地故障电流，使保护器件动作，在保护器件动作电流和时间范围内，不会损坏保护导体或破坏它的电连续性。诚然也不应在发生故障至保护器件动作这个时段内危及人身安全。本条规定的原则是适用于供电系统各级的 PE线导体截面积的选择。６.１.３ 手车、抽出式成套配电柜推拉应灵活，无卡阻碰撞现象。动触头与静触头的中心线应一致，且触头接触紧密，投入时，接地触头先于主触头接触；退出时，接地触头后于主触头脱开。说明：6.1.3 本条规定，产品制造是要确保达到的，也是安装后必须检查的项目。动、静触头中心线一致使通电可靠，接地触头的先入后出是保证安全的必要措施，家用电器的插头制造也是遵循保护接...
