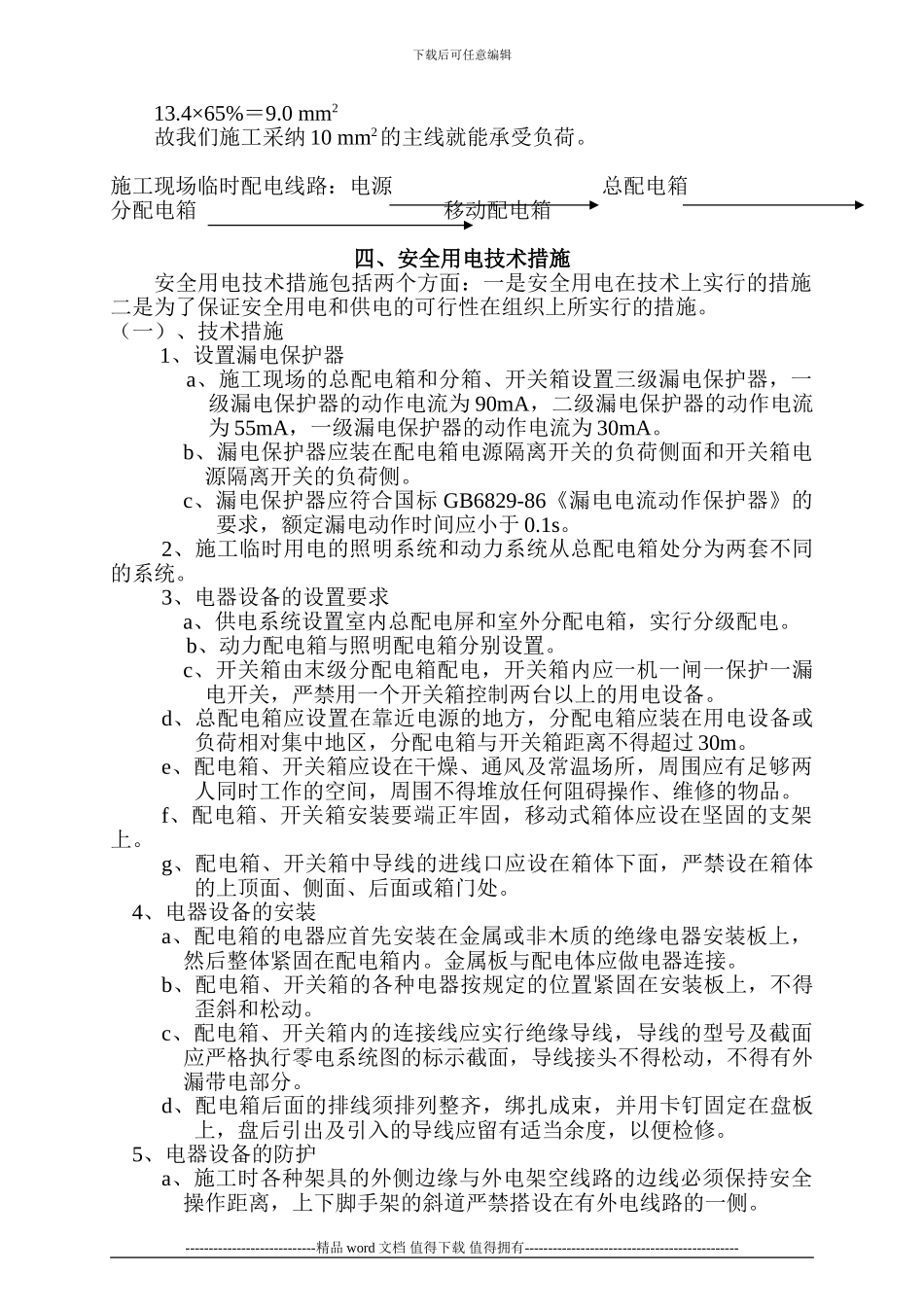

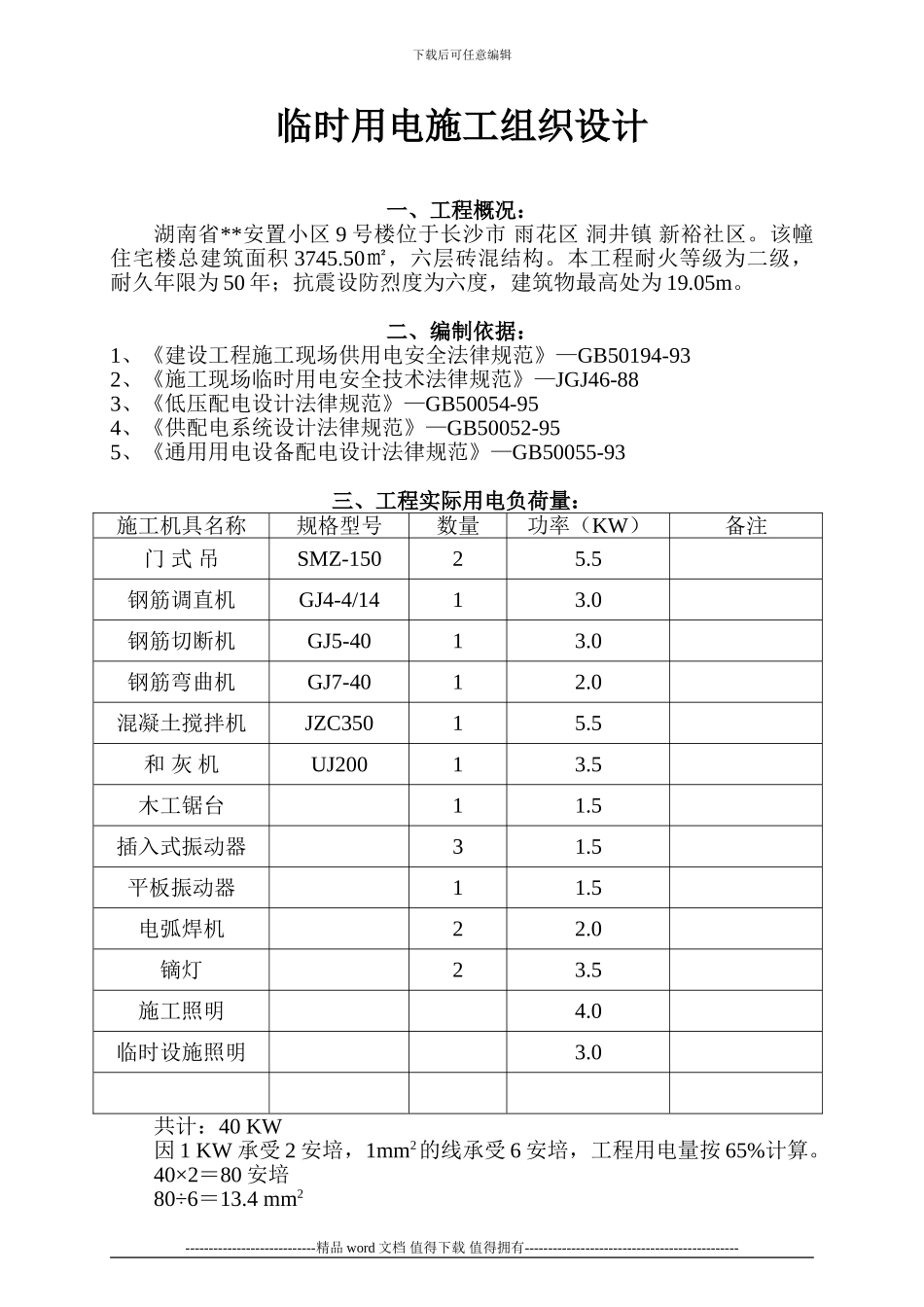

下载后可任意编辑临时用电施工组织设计一、工程概况：湖南省**安置小区 9 号楼位于长沙市 雨花区 洞井镇 新裕社区。该幢住宅楼总建筑面积 3745.50㎡，六层砖混结构。本工程耐火等级为二级，耐久年限为 50 年；抗震设防烈度为六度，建筑物最高处为 19.05m。二、编制依据：1、《建设工程施工现场供用电安全法律规范》—GB50194-932、《施工现场临时用电安全技术法律规范》—JGJ46-883、《低压配电设计法律规范》—GB50054-954、《供配电系统设计法律规范》—GB50052-955、《通用用电设备配电设计法律规范》—GB50055-93三、工程实际用电负荷量：施工机具名称规格型号数量功率（KW）备注门 式 吊SMZ-15025.5钢筋调直机GJ4-4/1413.0钢筋切断机GJ5-4013.0钢筋弯曲机GJ7-4012.0混凝土搅拌机JZC35015.5和 灰 机UJ20013.5木工锯台11.5插入式振动器31.5平板振动器11.5电弧焊机22.0镝灯23.5施工照明4.0临时设施照明3.0共计：40 KW因 1 KW 承受 2 安培，1mm2的线承受 6 安培，工程用电量按 65%计算。40×2＝80 安培80÷6＝13.4 mm2----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------下载后可任意编辑13.4×65%＝9.0 mm2故我们施工采纳 10 mm2的主线就能承受负荷。施工现场临时配电线路：电源总配电箱分配电箱 移动配电箱四、安全用电技术措施安全用电技术措施包括两个方面：一是安全用电在技术上实行的措施二是为了保证安全用电和供电的可行性在组织上所实行的措施。（一）、技术措施1、设置漏电保护器a、施工现场的总配电箱和分箱、开关箱设置三级漏电保护器，一级漏电保护器的动作电流为 90mA，二级漏电保护器的动作电流为 55mA，一级漏电保护器的动作电流为 30mA。b、漏电保护器应装在配电箱电源隔离开关的负荷侧面和开关箱电源隔离开关的负荷侧。c、漏电保护器应符合国标 GB6829-86《漏电电流动作保护器》的要求，额定漏电动作时间应小于 0.1s。2、施工临时用电的照明系统和动力系统从总配电箱处分为两套不同的系统。3、电器设备的设置要求a、供电系统设置室内总配电屏和室外分配电箱，实行分级配电。b、动力配电箱与照明配电箱分别设置。c、开关箱由末级分配电箱配电，开关箱内应一机一闸一保护一漏电开关，严禁用一个开关箱控制两台以上的用电设备。d、总配电箱应设置在靠近电源的地方，分配电箱应装在用电设备或负荷相对集中地区，分配电箱与开关箱距...
