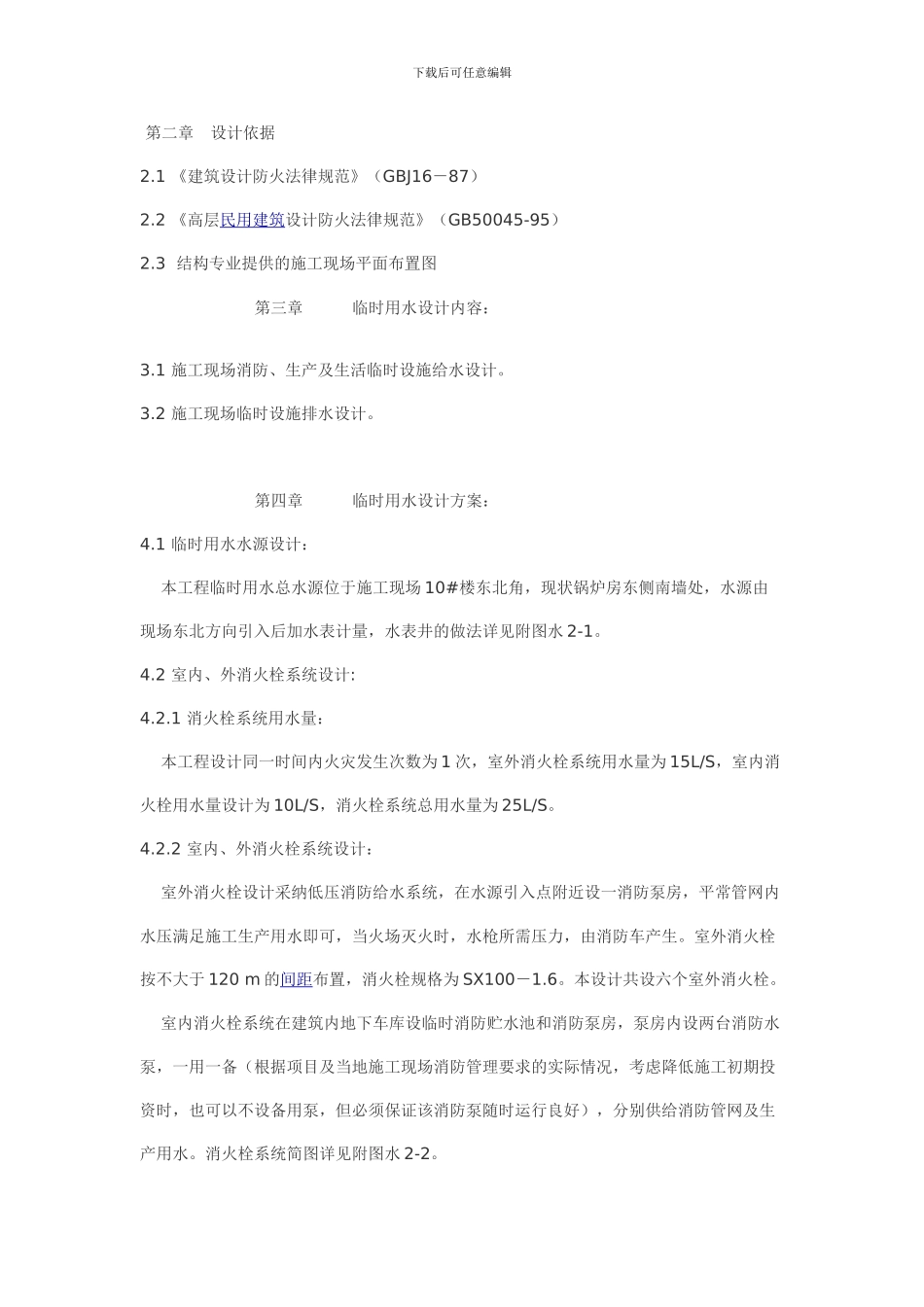

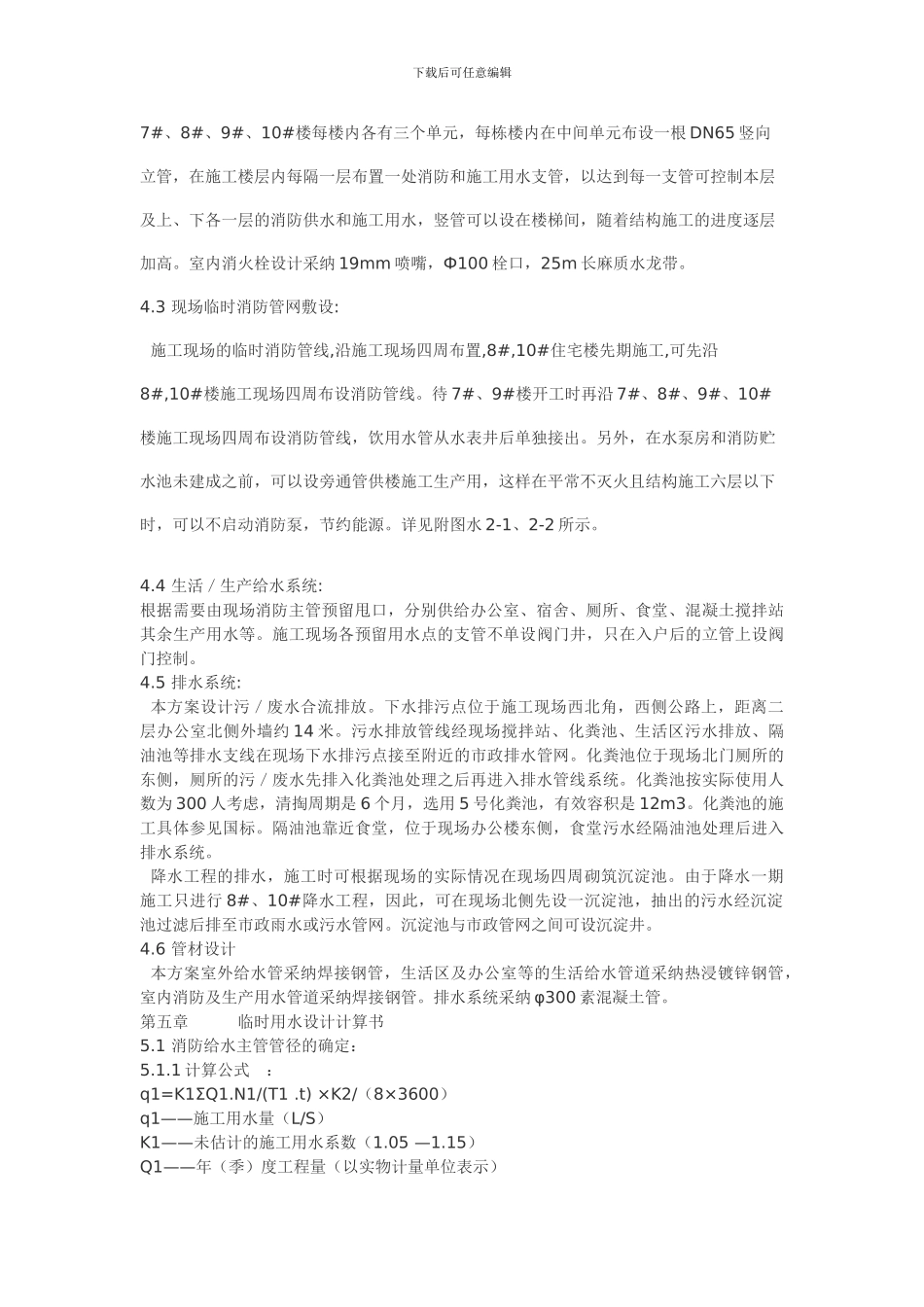

下载后可任意编辑 第二章 设计依据2.1 《建筑设计防火法律规范》(GBJ16-87)2.2 《高层民用建筑设计防火法律规范》(GB50045-95)2.3 结构专业提供的施工现场平面布置图 第三章 临时用水设计内容: 3.1 施工现场消防、生产及生活临时设施给水设计。3.2 施工现场临时设施排水设计。 第四章 临时用水设计方案:4.1 临时用水水源设计: 本工程临时用水总水源位于施工现场 10#楼东北角,现状锅炉房东侧南墙处,水源由现场东北方向引入后加水表计量,水表井的做法详见附图水 2-1。4.2 室内、外消火栓系统设计:4.2.1 消火栓系统用水量: 本工程设计同一时间内火灾发生次数为 1 次,室外消火栓系统用水量为 15L/S,室内消火栓用水量设计为 10L/S,消火栓系统总用水量为 25L/S。4.2.2 室内、外消火栓系统设计: 室外消火栓设计采纳低压消防给水系统,在水源引入点附近设一消防泵房,平常管网内水压满足施工生产用水即可,当火场灭火时,水枪所需压力,由消防车产生。室外消火栓按不大于 120 m 的间距布置,消火栓规格为 SX100-1.6。本设计共设六个室外消火栓。 室内消火栓系统在建筑内地下车库设临时消防贮水池和消防泵房,泵房内设两台消防水泵,一用一备(根据项目及当地施工现场消防管理要求的实际情况,考虑降低施工初期投资时,也可以不设备用泵,但必须保证该消防泵随时运行良好),分别供给消防管网及生产用水。消火栓系统简图详见附图水 2-2。下载后可任意编辑7#、8#、9#、10#楼每楼内各有三个单元,每栋楼内在中间单元布设一根 DN65 竖向立管,在施工楼层内每隔一层布置一处消防和施工用水支管,以达到每一支管可控制本层及上、下各一层的消防供水和施工用水,竖管可以设在楼梯间,随着结构施工的进度逐层加高。室内消火栓设计采纳 19mm 喷嘴,Ф100 栓口,25m 长麻质水龙带。4.3 现场临时消防管网敷设: 施工现场的临时消防管线,沿施工现场四周布置,8#,10#住宅楼先期施工,可先沿8#,10#楼施工现场四周布设消防管线。待 7#、9#楼开工时再沿 7#、8#、9#、10#楼施工现场四周布设消防管线,饮用水管从水表井后单独接出。另外,在水泵房和消防贮水池未建成之前,可以设旁通管供楼施工生产用,这样在平常不灭火且结构施工六层以下时,可以不启动消防泵,节约能源。详见附图水 2-1、2-2 所示。4.4 生活/生产给水系统:根据需要由现场消防主管预留甩口,分别供给办公室、宿舍、厕所、食堂、混凝土搅拌站其...
