交师区间临时施工组织设计VIP免费

交师区间临时施工组织设计_第1页
1/10
交师区间临时施工组织设计_第2页
2/10
交师区间临时施工组织设计_第3页
3/10

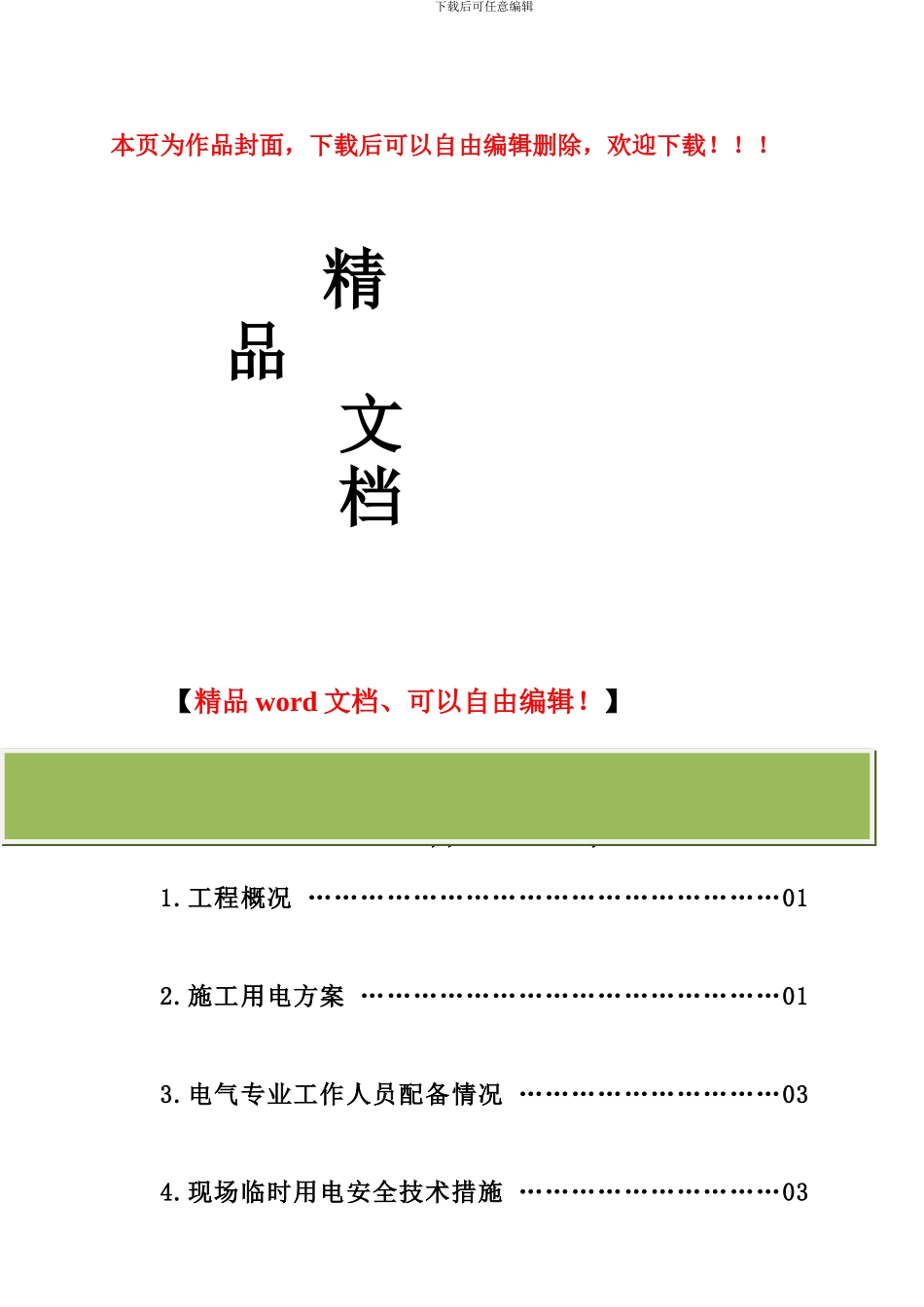

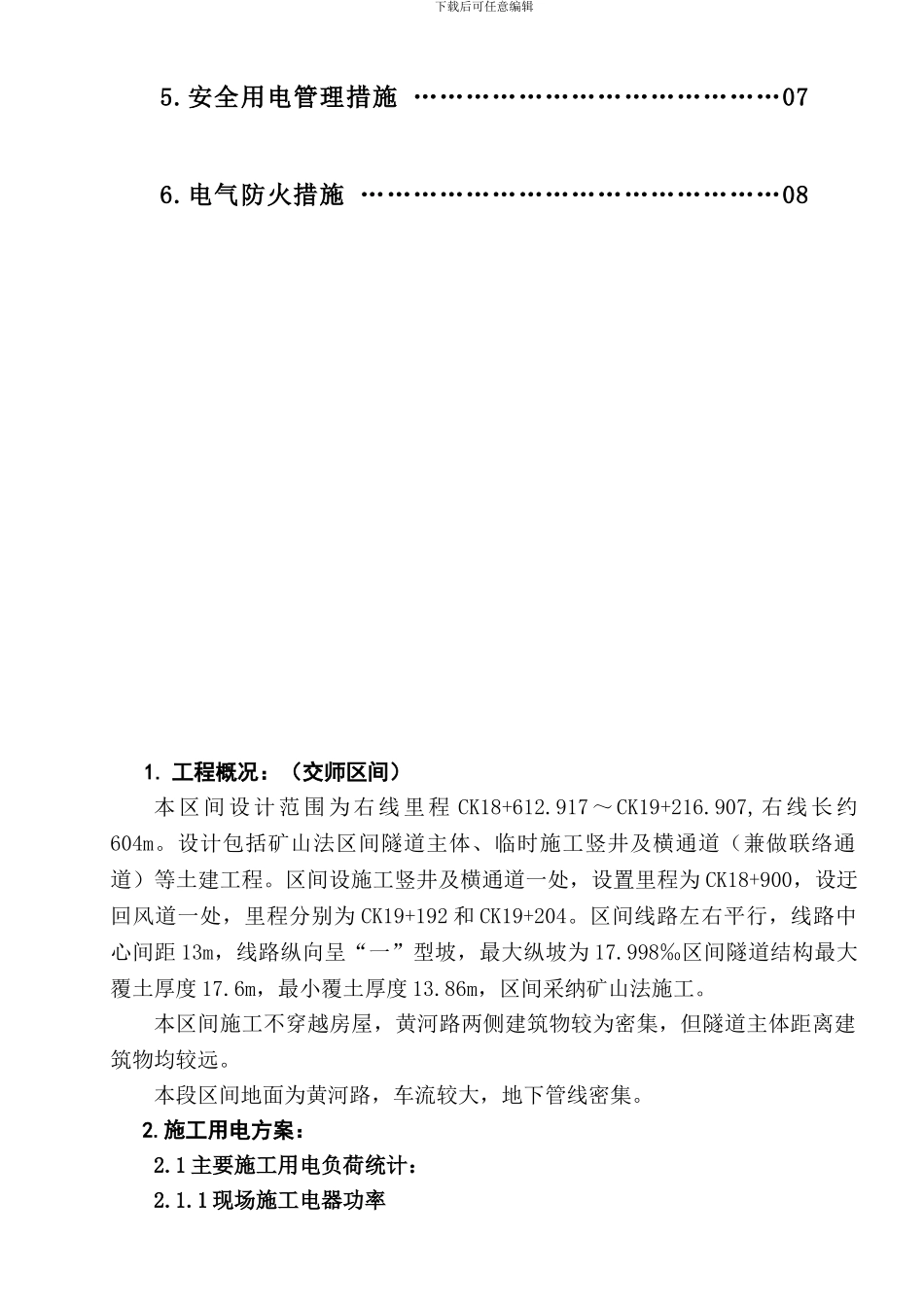

下载后可任意编辑本页为作品封面,下载后可以自由编辑删除,欢迎下载!!! 精 品文档1【精品 word 文档、可以自由编辑!】目 录1.工程概况 ………………………………………………012.施工用电方案 …………………………………………013.电气专业工作人员配备情况 …………………………034.现场临时用电安全技术措施 …………………………03下载后可任意编辑5.安全用电管理措施 ……………………………………076.电气防火措施 …………………………………………081. 工程概况:(交师区间)本区间设计范围为右线里程 CK18+612.917 ~ CK19+216.907, 右线长约604m。设计包括矿山法区间隧道主体、临时施工竖井及横通道(兼做联络通道)等土建工程。区间设施工竖井及横通道一处,设置里程为 CK18+900,设迂回风道一处,里程分别为 CK19+192 和 CK19+204。区间线路左右平行,线路中心间距 13m,线路纵向呈“一”型坡,最大纵坡为 17.998‰区间隧道结构最大覆土厚度 17.6m,最小覆土厚度 13.86m,区间采纳矿山法施工。本区间施工不穿越房屋,黄河路两侧建筑物较为密集,但隧道主体距离建筑物均较远。本段区间地面为黄河路,车流较大,地下管线密集。2.施工用电方案:2.1 主要施工用电负荷统计:2.1.1 现场施工电器功率下载后可任意编辑1、插入式振动器 3 台 3.3KW2、 塔吊 2 座 26KW2、电 焊 机 5 台 100KW3、调直机 1 台 4KW 4、圆 盘 锯 1 台 3KW5、钢筋弯曲机 1 台 3KW6、钢筋切断机 1 台 3KW7、搅拌机 1 台 5KW8、木工多用机床 1 台 3KW9、办公及现场照明 30KW10、空压机 2 台 240KW11、喷浆机 2 台 11KW12、注浆机 2 台 22KW 合 计 450.3 KW2.2 施工主电缆选择:参考《建筑施工计算手册》计算⑴ 用电量计算: P=1.24K1∑PC 计算用电量取 75% K1=0.7P=1.24×0.7×75%×450.3 =293.14KW⑵ 配电导线截面计算:线路上的电流:Il=1000×P÷( 1.73×Ul×cosψ) Ul==380v cosψ=0.75Il=1000×293.14÷(1.73×380×0.75) =594.54A⑶ 配电导线选择:根据《常用配电导线持续允许电流表》查得:选用 120mm2满足要求。2.3 布线方案:施工用电接自建设单位所提供的箱变低压配电柜。配电室内安装一台施工用总配电箱,箱内设一个 600A 的空气开关,敷设一根 4×120 mm2+1 的五芯橡套电缆,将电源由低压配电柜引入配电室内,施工现场各部位用电,均由该配电箱引出,...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

交师区间临时施工组织设计
