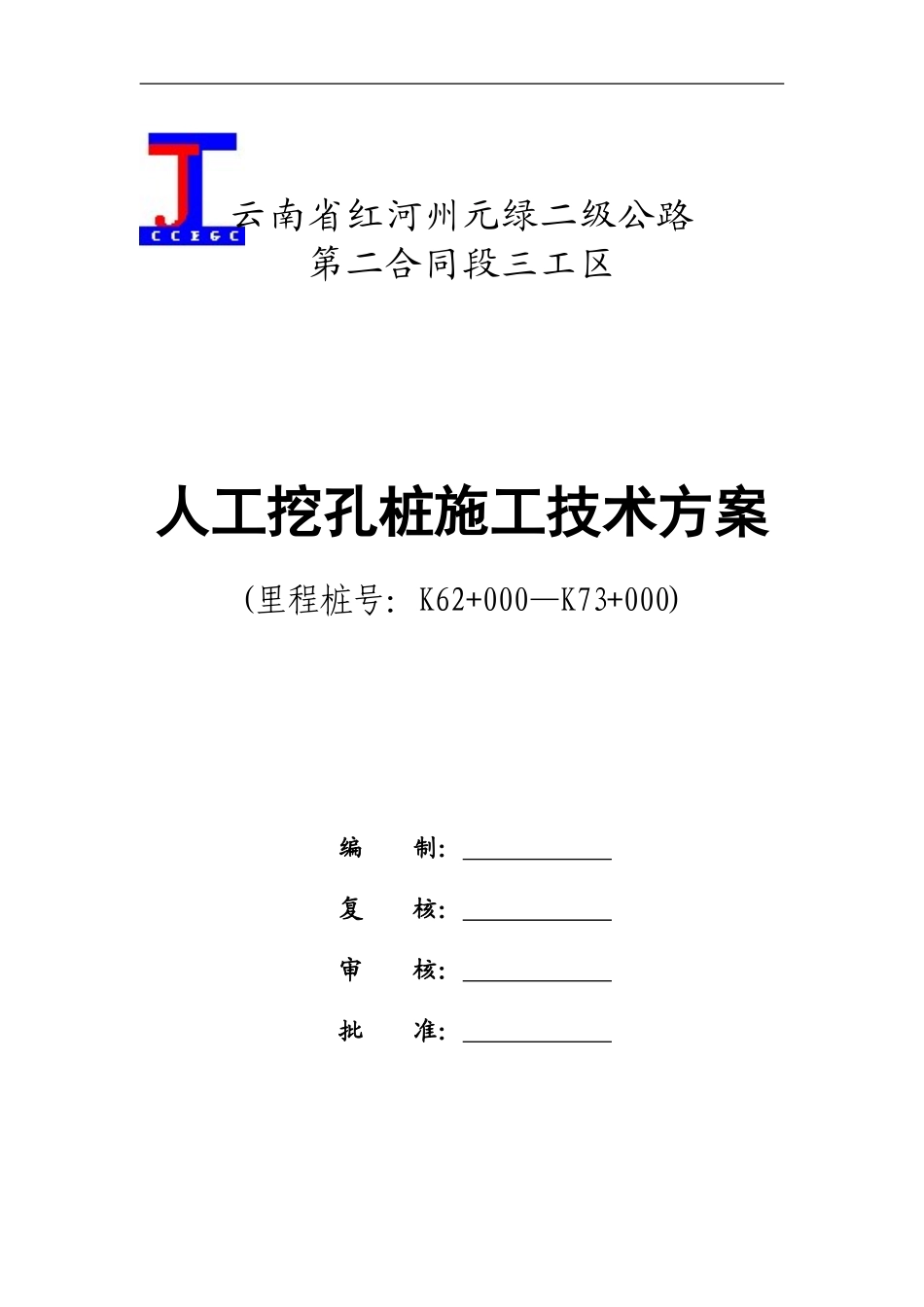

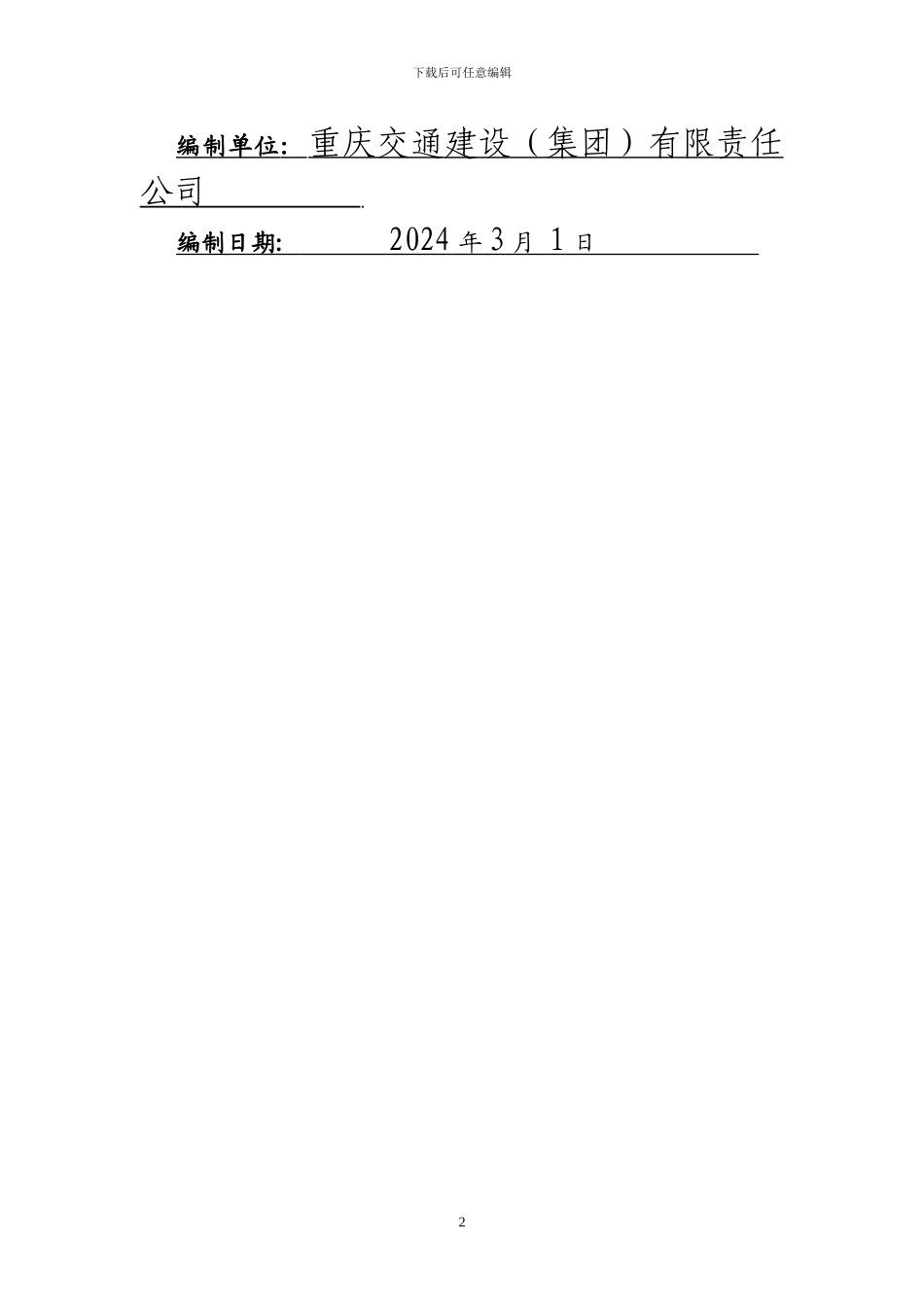

云南省红河州元绿二级公路第二合同段三工区 人工挖孔桩施工技术方案(里程桩号：K62+000—K73+000) 编 制： 复 核： 审 核： 批 准： 下载后可任意编辑编制单位 : 重庆交通建设（集团）有限责任 公司 编制日期 : 2024 年 3 月 1 日 2下载后可任意编辑人工挖孔桩施工技术方案一、目的和适用范围指导本合同段 K62+000～K73+000 范围内的桥梁人工挖孔桩的施工。二、编制依据1、《省道 214 线晋城至思茅公路元阳（南沙）至绿春二级公路第二合同段(K40+270～K95+153.456)两阶段施工图设计》（第四册 桥涵部分）2、《公路桥涵施工技术法律规范》JTJ 041—20003、《公路工程质量检验评定标准》JTJ F80/1—20244、《公路施工手册》（桥涵）5、《公路工程施工安全技术规程》JTJ076-19956、现场实际地貌、地形的情况三、工程概况元阳（南沙）至绿春段公路技术标准为二级公路，沥青砼路面，是省道 214 线晋城至思茅公路中的一段，是贯穿红河州重要的经济干线和旅游路线，是滇南地区通往越南、老挝的陆路通道之一。本合同段位于绿春县戈奎乡境内，路线起点为 K62+000，途经格马、托牛、加梅等村寨，沿山麓坡地依势而行到达本段终点桩号K73+000。路线全长 11.0km。大、小桥梁 21 座，总长 2547 米。其中13 座预应力混凝土 T 梁，8 座钢筋混凝土现浇箱梁。（详见桥梁工程一览表）四、施工方法及工艺1）挖孔桩施工工艺流程见图 1.1。2）测量定位在开挖前先整平场地，清除坡面危石浮土后测量桩基中心十字线，定出桩孔的准确位置；设置护桩，浇筑锁口井圈，浇筑砼时与钢筋骨架连接，以防骨架上浮，井圈顶通过测量准确设置四个控制点，以钉子做标记，通过这四个控制点校核孔中心位置和垂直度。3）场地平整：根据现场及测量情况，在桩基开挖之前需进行场地平整，需将 1～5砼配合比试验钢筋骨架制作桩身砼浇筑砼试块制作桩身钢筋骨架吊装验收护壁砼施工验孔卷扬机吊运出渣覆盖层直接开挖岩层爆破桩位中心放样锁口井圈施工布孔开挖施工准备3下载后可任意编辑排桩所在位置整平，整平标高为主墩地系梁或承台底标高。图 1.1 挖孔桩施工工艺流程4）锁口井圈施工确定桩位后，在孔口四周就地挖沟为模，浇筑宽 25cm、深100cm 的 C30 砼锁口井圈，露出地面 30cm，并搭设防雨棚，防止地表水或杂物掉进孔内。施工时需预埋固定钢筋笼埋件及手管撑脚埋件。5）卷扬机架设挖孔出渣采纳卷扬机吊运，卷扬机固定在桩孔附近，在锁口井圈...
