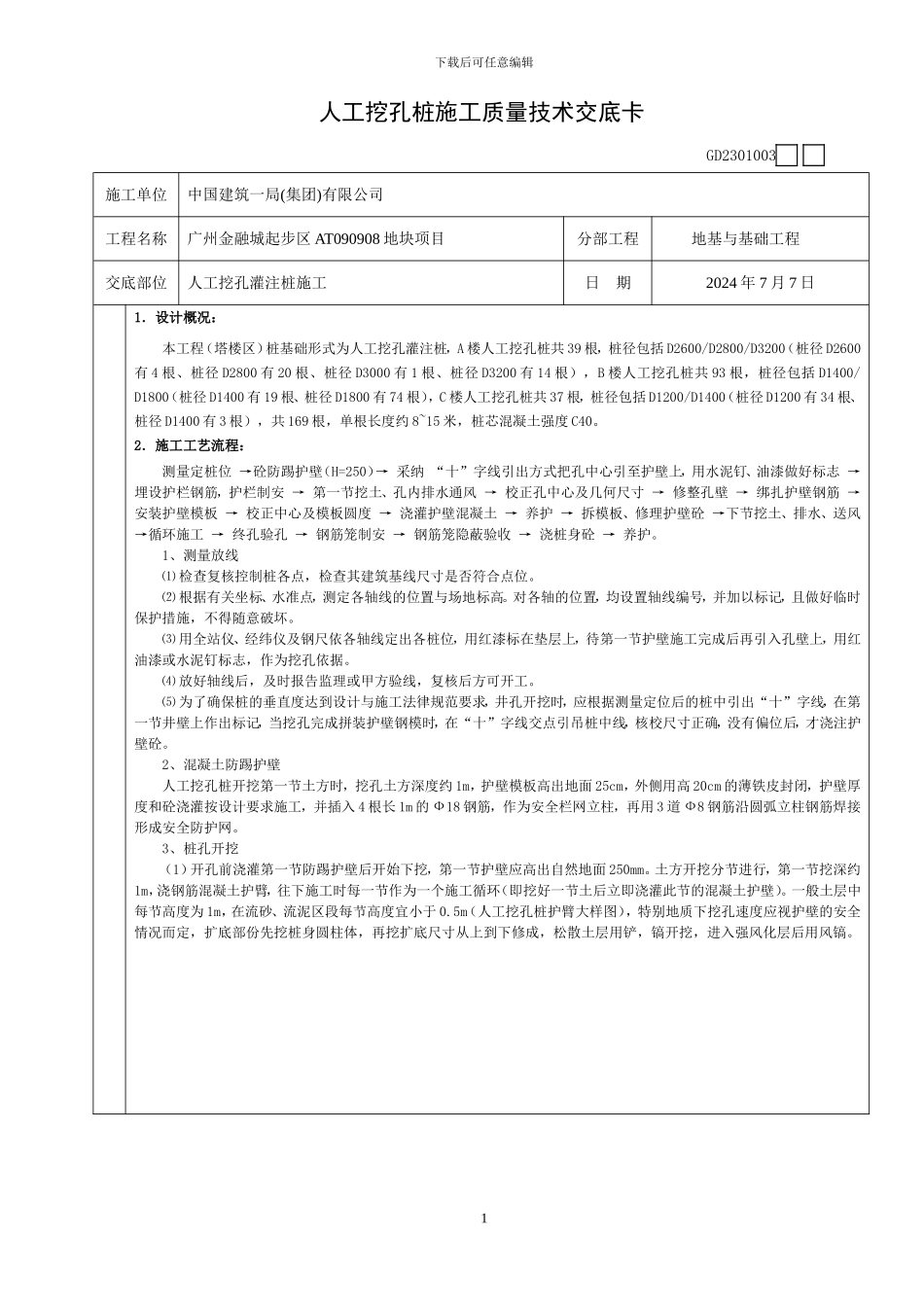

人工挖孔桩施工质量技术交底_第1页
1/6

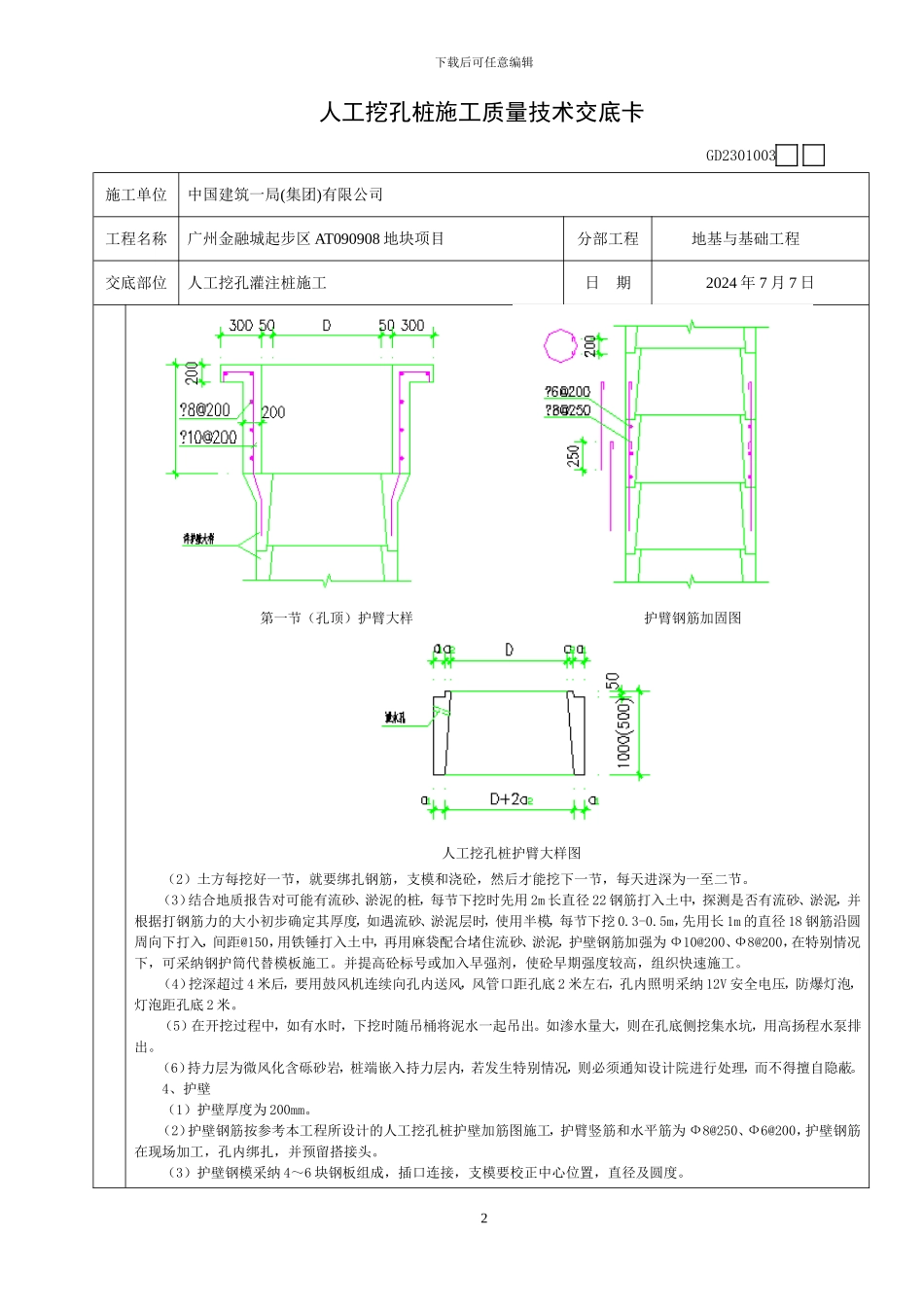

人工挖孔桩施工质量技术交底_第2页
2/6

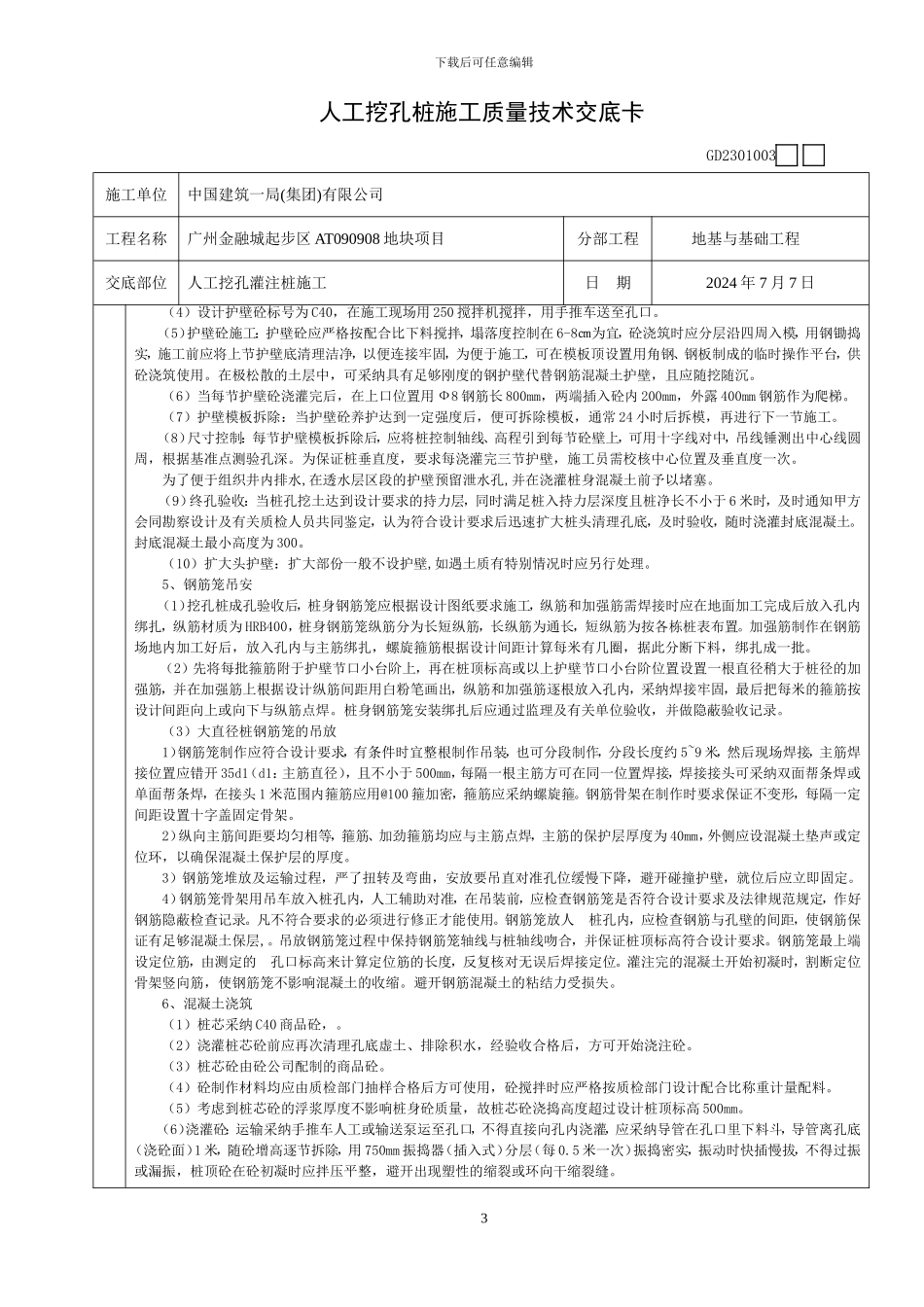

人工挖孔桩施工质量技术交底_第3页
3/6
下载后可任意编辑人工挖孔桩施工质量技术交底卡 GD2301003施工单位中国建筑一局(集团)有限公司工程名称广州金融城起步区 AT090908 地块项目分部工程地基与基础工程交底部位人工挖孔灌注桩施工日 期2024 年 7 月 7 日1.设计概况:本工程(塔楼区)桩基础形式为人工挖孔灌注桩,A 楼人工挖孔桩共 39 根,桩径包括 D2600/D2800/D3200(桩径 D2600有 4 根、桩径 D2800 有 20 根、桩径 D3000 有 1 根、桩径 D3200 有 14 根),B 楼人工挖孔桩共 93 根,桩径包括 D1400/D1800(桩径 D1400 有 19 根、桩径 D1800 有 74 根),C 楼人工挖孔桩共 37 根,桩径包括 D1200/D1400(桩径 D1200 有 34 根、桩径 D1400 有 3 根),共 169 根,单根长度约 8~15 米,桩芯混凝土强度 C40。2.施工工艺流程:测量定桩位 →砼防踢护壁(H=250)→ 采纳 “十”字线引出方式把孔中心引至护壁上,用水泥钉、油漆做好标志 → 埋设护栏钢筋,护栏制安 → 第一节挖土、孔内排水通风 → 校正孔中心及几何尺寸 → 修整孔壁 → 绑扎护壁钢筋 → 安装护壁模板 → 校正中心及模板圆度 → 浇灌护壁混凝土 → 养护 → 拆模板、修理护壁砼 →下节挖土、排水、送风→循环施工 → 终孔验孔 → 钢筋笼制安 → 钢筋笼隐蔽验收 → 浇桩身砼 → 养护。1、测量放线⑴ 检查复核控制桩各点,检查其建筑基线尺寸是否符合点位。⑵ 根据有关坐标、水准点,测定各轴线的位置与场地标高。对各轴的位置,均设置轴线编号,并加以标记,且做好临时保护措施,不得随意破坏。⑶ 用全站仪、经纬仪及钢尺依各轴线定出各桩位,用红漆标在垫层上,待第一节护壁施工完成后再引入孔壁上,用红油漆或水泥钉标志,作为挖孔依据。⑷ 放好轴线后,及时报告监理或甲方验线,复核后方可开工。⑸ 为了确保桩的垂直度达到设计与施工法律规范要求,井孔开挖时,应根据测量定位后的桩中引出“十”字线,在第一节井壁上作出标记,当挖孔完成拼装护壁钢模时,在“十”字线交点引吊桩中线,核校尺寸正确,没有偏位后,才浇注护壁砼。2、混凝土防踢护壁人工挖孔桩开挖第一节土方时,挖孔土方深度约 1m,护壁模板高出地面 25cm,外侧用高 20cm 的薄铁皮封闭,护壁厚度和砼浇灌按设计要求施工,并插入 4 根长 1m 的 Ф18 钢筋,作为安全栏网立柱,再用 3 道 Ф8 钢筋沿圆弧立柱钢筋焊接形成安全防护网。3、桩孔...
