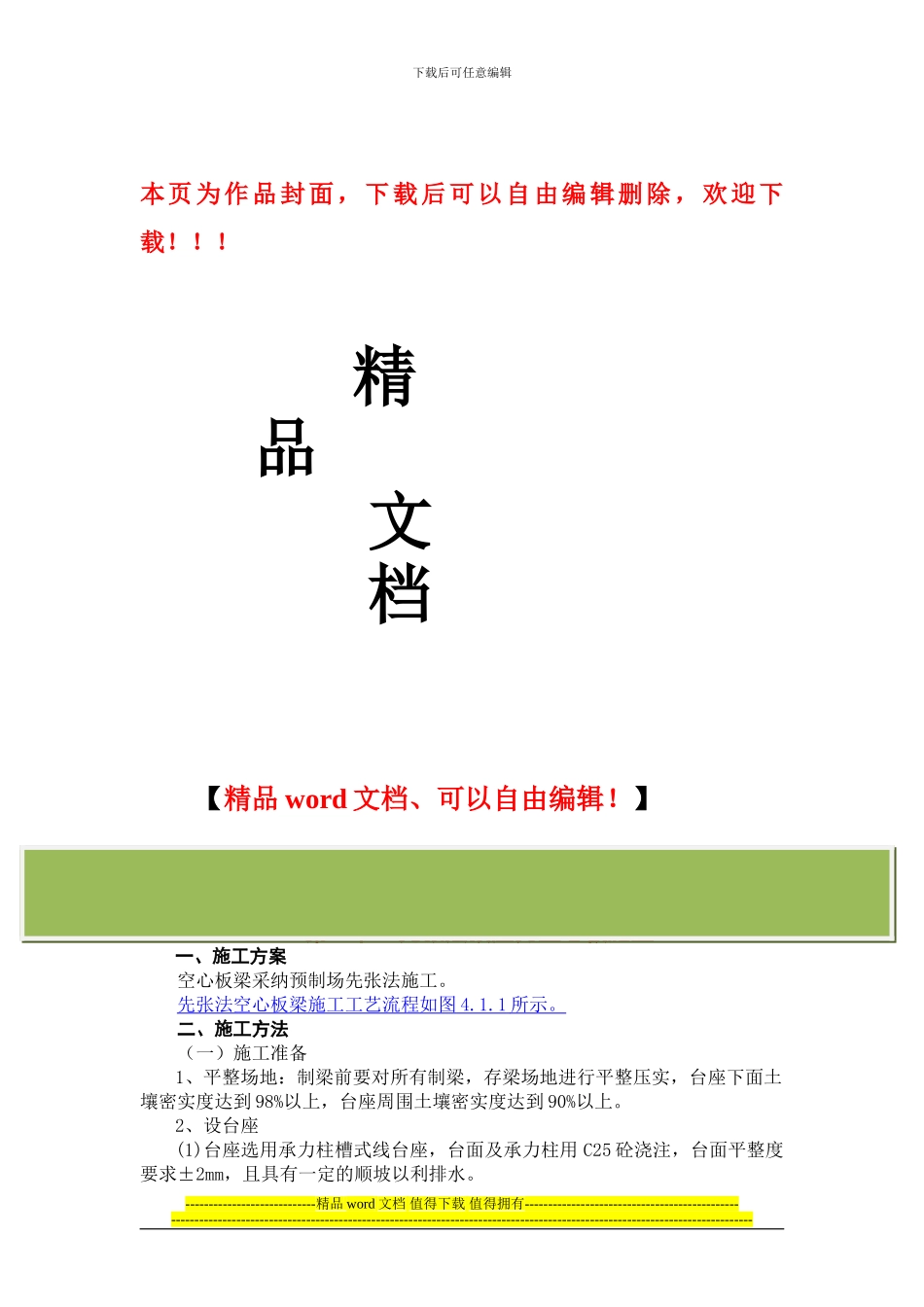

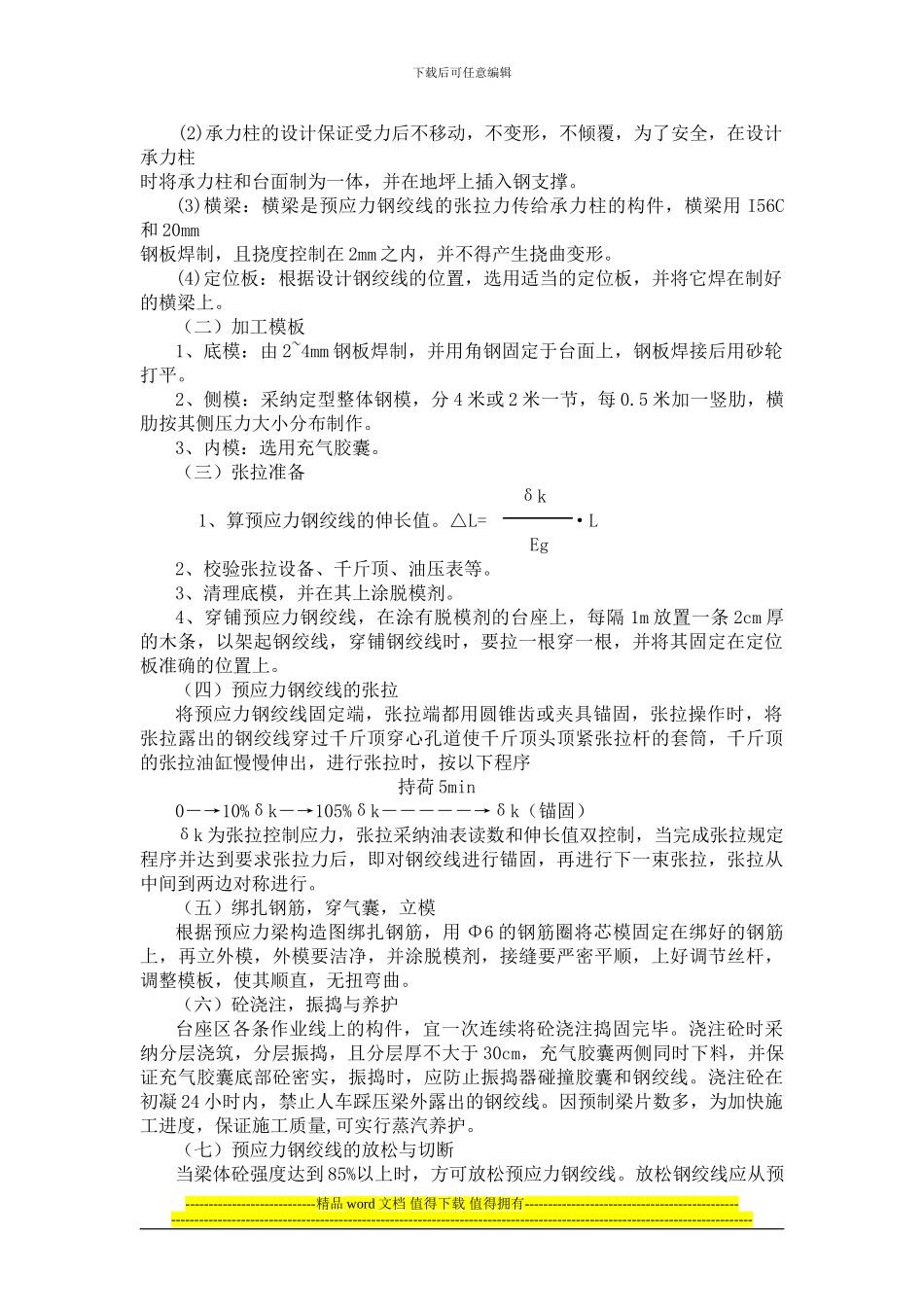

下载后可任意编辑本页为作品封面,下载后可以自由编辑删除,欢迎下载!!! 精 品文档1【精品 word 文档、可以自由编辑!】第四章 制梁安装第一节 先张法预应力空心板施工一、施工方案空心板梁采纳预制场先张法施工。先张法空心板梁施工工艺流程如图 4.1.1 所示。 二、施工方法(一)施工准备1、平整场地:制梁前要对所有制梁,存梁场地进行平整压实,台座下面土壤密实度达到 98%以上,台座周围土壤密实度达到 90%以上。2、设台座(1)台座选用承力柱槽式线台座,台面及承力柱用 C25 砼浇注,台面平整度要求±2mm,且具有一定的顺坡以利排水。----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------下载后可任意编辑(2)承力柱的设计保证受力后不移动,不变形,不倾覆,为了安全,在设计承力柱时将承力柱和台面制为一体,并在地坪上插入钢支撑。(3)横梁:横梁是预应力钢绞线的张拉力传给承力柱的构件,横梁用 I56C和 20mm钢板焊制,且挠度控制在 2mm 之内,并不得产生挠曲变形。(4)定位板:根据设计钢绞线的位置,选用适当的定位板,并将它焊在制好的横梁上。(二)加工模板1、底模:由 2~4mm 钢板焊制,并用角钢固定于台面上,钢板焊接后用砂轮打平。2、侧模:采纳定型整体钢模,分 4 米或 2 米一节,每 0.5 米加一竖肋,横肋按其侧压力大小分布制作。3、内模:选用充气胶囊。(三)张拉准备 δk1、算预应力钢绞线的伸长值。△L= ·L Eg2、校验张拉设备、千斤顶、油压表等。3、清理底模,并在其上涂脱模剂。4、穿铺预应力钢绞线,在涂有脱模剂的台座上,每隔 1m 放置一条 2cm 厚的木条,以架起钢绞线,穿铺钢绞线时,要拉一根穿一根,并将其固定在定位板准确的位置上。(四)预应力钢绞线的张拉将预应力钢绞线固定端,张拉端都用圆锥齿或夹具锚固,张拉操作时,将张拉露出的钢绞线穿过千斤顶穿心孔道使千斤顶头顶紧张拉杆的套筒,千斤顶的张拉油缸慢慢伸出,进行张拉时,按以下程序持荷 5min0-→10%δk-→105%δk-----→δk(锚固)δk 为张拉控制应力,张拉采纳油表读数和伸长值双控制,当完成张拉规定程序并达到要求张拉力后,即对钢绞线进行锚固,再进行下一束张拉,张拉从中间到两边对称进行。(五)绑扎...
