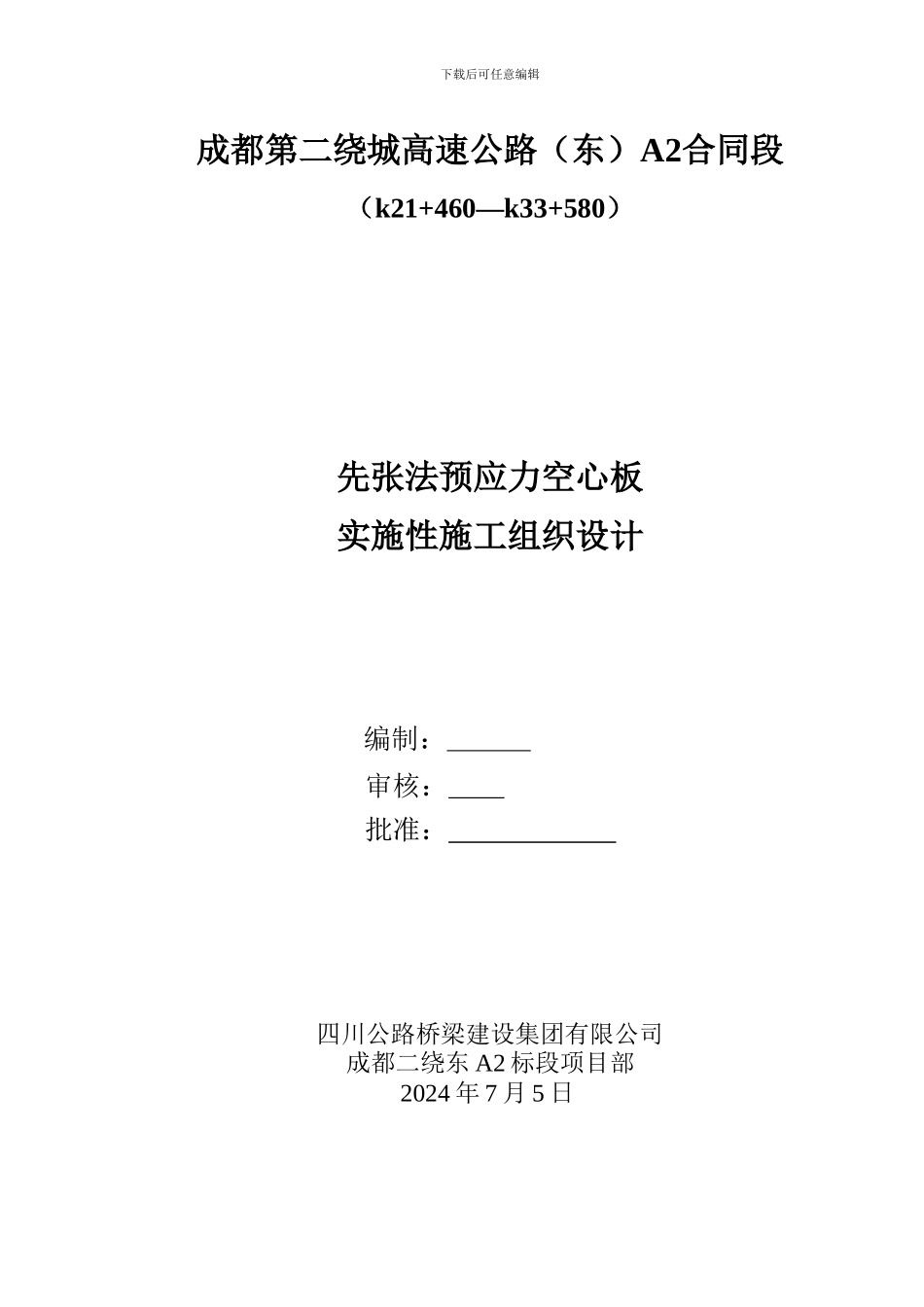

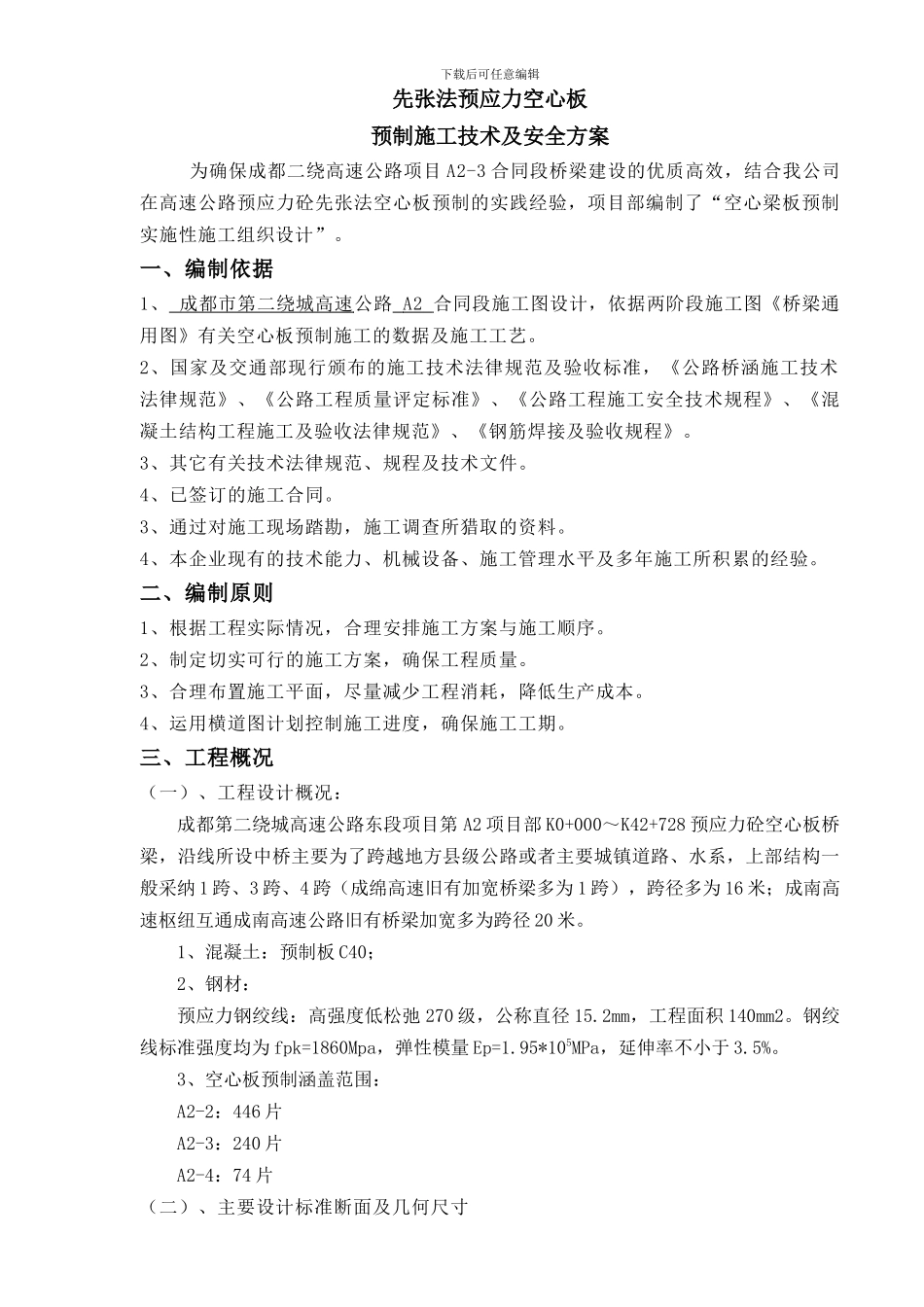

下载后可任意编辑成都第二绕城高速公路（东）A2合同段（k21+460—k33+580）先张法预应力空心板实施性施工组织设计 编制： 审核： 批准： 四川公路桥梁建设集团有限公司成都二绕东 A2 标段项目部2024 年 7 月 5 日下载后可任意编辑先张法预应力空心板预制施工技术及安全方案为确保成都二绕高速公路项目 A2-3 合同段桥梁建设的优质高效，结合我公司在高速公路预应力砼先张法空心板预制的实践经验，项目部编制了“空心梁板预制实施性施工组织设计”。一、编制依据1、 成都市第二绕城高速 公路 A2 合同段施工图设计，依据两阶段施工图《桥梁通用图》有关空心板预制施工的数据及施工工艺。2、国家及交通部现行颁布的施工技术法律规范及验收标准，《公路桥涵施工技术法律规范》、《公路工程质量评定标准》、《公路工程施工安全技术规程》、《混凝土结构工程施工及验收法律规范》、《钢筋焊接及验收规程》。3、其它有关技术法律规范、规程及技术文件。4、已签订的施工合同。3、通过对施工现场踏勘，施工调查所猎取的资料。4、本企业现有的技术能力、机械设备、施工管理水平及多年施工所积累的经验。二、编制原则1、根据工程实际情况，合理安排施工方案与施工顺序。2、制定切实可行的施工方案，确保工程质量。3、合理布置施工平面，尽量减少工程消耗，降低生产成本。4、运用横道图计划控制施工进度，确保施工工期。三、工程概况（一）、工程设计概况：成都第二绕城高速公路东段项目第 A2 项目部 K0+000～K42+728 预应力砼空心板桥梁，沿线所设中桥主要为了跨越地方县级公路或者主要城镇道路、水系，上部结构一般采纳 1 跨、3 跨、4 跨（成绵高速旧有加宽桥梁多为 1 跨），跨径多为 16 米；成南高速枢纽互通成南高速公路旧有桥梁加宽多为跨径 20 米。1、混凝土：预制板 C40；2、钢材：预应力钢绞线：高强度低松弛 270 级，公称直径 15.2mm，工程面积 140mm2。钢绞线标准强度均为 fpk=1860Mpa，弹性模量 Ep=1.95*105MPa，延伸率不小于 3.5%。3、空心板预制涵盖范围：A2-2：446 片A2-3：240 片A2-4：74 片（二）、主要设计标准断面及几何尺寸下载后可任意编辑1、标准长度 16 米空心板（中板）16 米空心板（边板）下载后可任意编辑下载后可任意编辑下载后可任意编辑下载后可任意编辑2、标准长度 20 米空心板（中板）下载后可任意编辑下载后可任意编辑下载后可任意编辑（三）、主要工程数量序号桥梁名称中心桩号...
