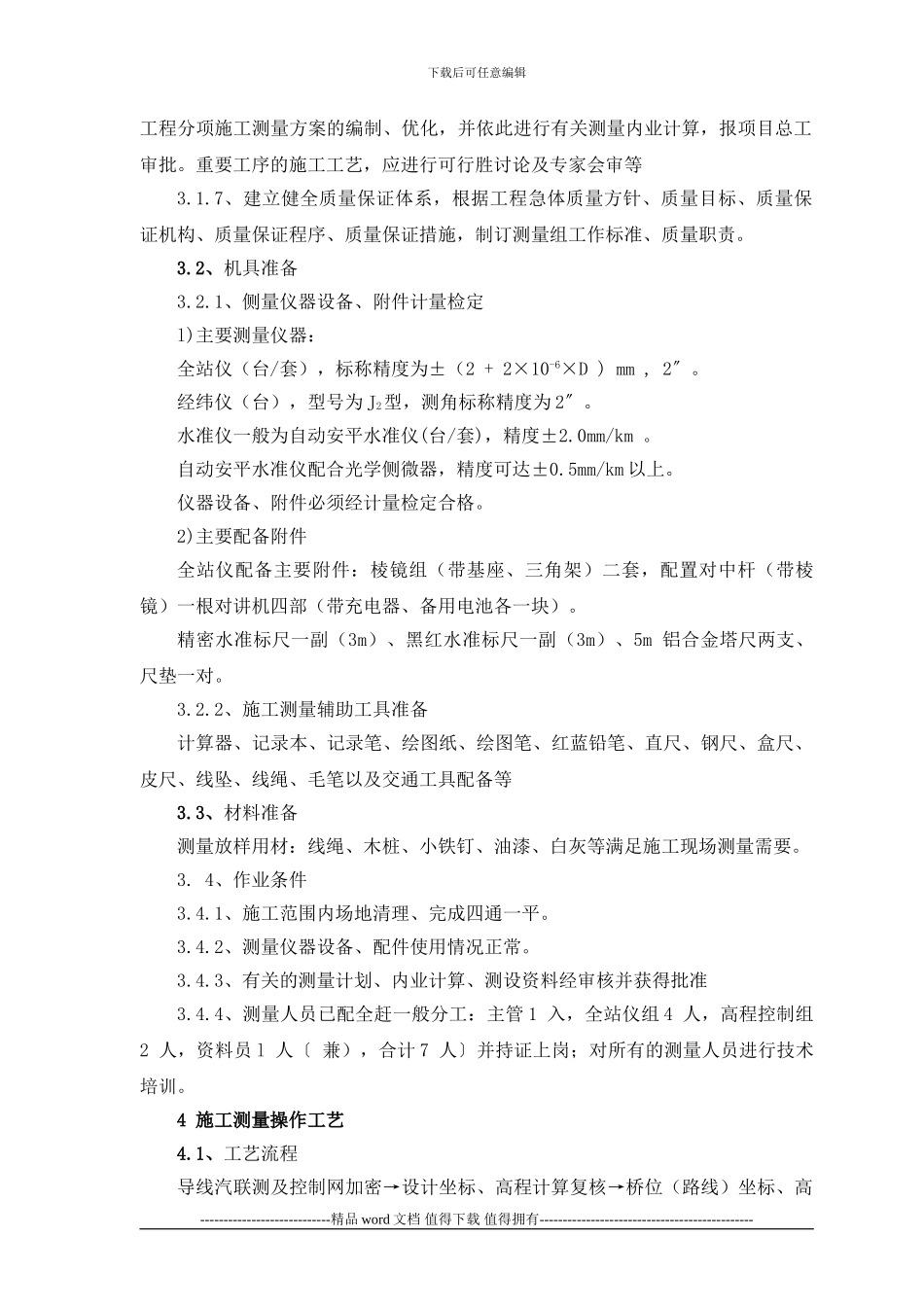

下载后可任意编辑公路工程施工测量技术工艺标准（桥梁）FHE-QH-O-20241、适用范围公路（桥梁）工程施工测量技术工艺标准适用于公路工程施工中由设计图纸向实现实质性结构物过程中的所有测量。其主要内容包括：对建设单位所交付的中线位置，三角网、水准基点桩及横断面、设计高程等测量资料进行检验、校核，补测、加固；补充需要的中线桩、水准点；测定结构物的位置；施工过程中的放线放样，测定并检查施工部位的位置和高程；以及其他施工测量2、主要应用标准和法律规范2.0.1、中华人民共和国行业标准《 公路桥涵施工技术法律规范》（ JTJ -2000 ）。2.0.2、中华人民共和国行业标准《 公路工程质量检验评定标准》（土建工程）(JTG F80/1-2024 ）。2.0.3、中华人民共和国国家标准《 工程测量基本术语标准》 （CB/T 50228-96）。2 04、中华人民共和国行业标准《工程测量法律规范》（GB50026-93）3、测量准备3.1、技术准备3.1.1、完成对高级控制点的交接、保护工作。3.1.2、熟悉和分析施工现场的地形、地质、水文资料及路线特征，编制施工侧量控制总体方案，对施工控制网布设及工序控制制订周密的实施性方案。3.1.3、对测量人员进行仪器操作、技术数据、点位标志标牌、质量与安全措施等技术交底3.1.4、高级控制点的复测、施工图纸审查复核并上报结果。3.1.5、水准点、导线点加密，布设施工过程足够数量、位置稳定的控制点，进行联测、平差并上报批复。3.1.6、根据招、投标文件、施工合同、设计文件及有关法律规范，进行桥梁----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------下载后可任意编辑工程分项施工测量方案的编制、优化，并依此进行有关测量内业计算，报项目总工审批。重要工序的施工工艺，应进行可行胜讨论及专家会审等3.1.7、建立健全质量保证体系，根据工程急体质量方针、质量目标、质量保证机构、质量保证程序、质量保证措施，制订测量组工作标准、质量职责。3.2、机具准备3.2.1、侧量仪器设备、附件计量检定l)主要测量仪器：全站仪（台/套），标称精度为±（2 + 2×10-6×D ) mm , 2〞。经纬仪（台），型号为 J2型，测角标称精度为 2〞。水准仪一般为自动安平水准仪(台/套)，精度±2.0mm/km 。自动安平水准仪配合光学侧微器，精度可达±0.5mm/km 以上。仪器设备、附件必须经计量检定合格。2)主要配备附件全站仪配备主要附件：棱镜组（带基座、三角架...
